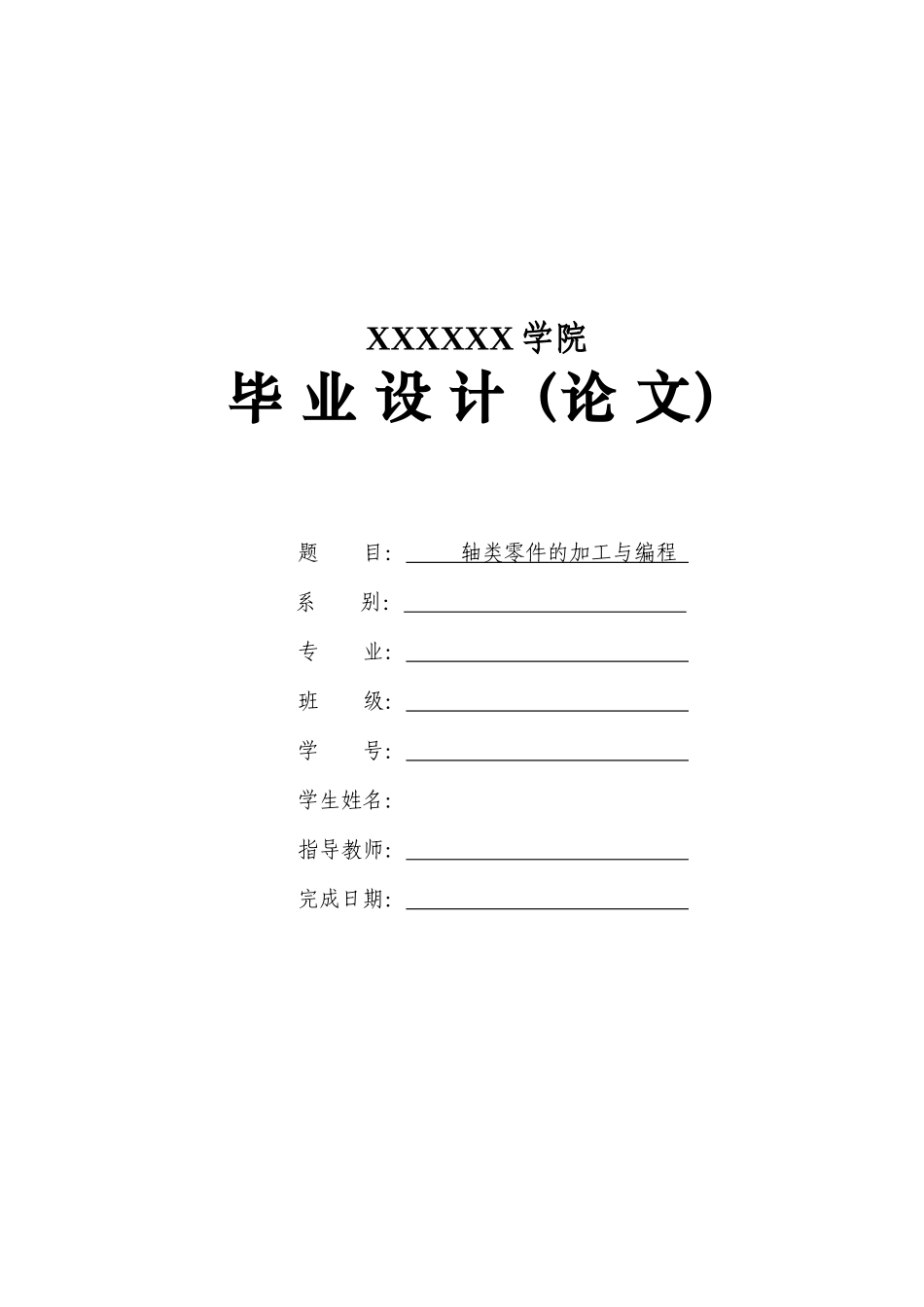

XXXXXX 学院 毕 业 设 计（论 文）题 目： 轴类零件的加工与编程 系 别： 专 业： 班 级： 学 号： 学生姓名： 指导教师： 完成日期： 摘 要 本次设计是进行一个直径是 80MM 长 120MM 的圆柱台阶轴进行设计，这个轴上有圆弧、工艺退刀槽、螺纹退刀槽、螺纹及球面构成，材料为 45 号钢。轴，支承转动零件并与之一起回转以传递运动、扭矩或弯矩的机械零件。一般为金属圆杆状，各段可以有不同的直径。机器中作回转运动的零件就装在轴上。根据轴线形状的不同，轴可以分为曲轴和直轴两类。根据轴的承载情况，又可分为：①转轴，工作时既承受弯矩又承受扭矩，是机械中最常见的轴，如各种减速器中的轴等。②心轴，用来支承转动零件只承受弯矩而不传递扭矩，有些心轴转动，如铁路车辆的轴等，有些心轴则不转动，如支承滑轮的轴等。③传动轴，主要用来传递扭矩而不承受弯矩，如起重机移动机构中的长光轴、汽车的驱动轴等。轴的材料主要采用碳素钢或合金钢，也可采用球墨铸铁或合金铸铁。轴的工作能力一般取决于强度和刚度。 关键词：台阶轴 螺纹退刀槽 扭矩 传动轴、目 录1 前言..................................................................12 零件图及图样分析......................................................22.1 零件图............................................................22.2 图样工艺分析......................................................23 零件加工工艺设计......................................................33.1 工艺分析..........................................................33.2 刀具的选择和切削参数..............................................53.3 夹具的选择与类型..................................................63.3.1 夹具的选择....................................................63.3.2 夹具的类型....................................................63.3.3 零件的安装....................................................64 零件的加工工序及编程..................................................84.1 数控加工工序......................................................84.2 数控加工程序及备注................................................8结束语.........................................................
