最全的通讯电缆编程电缆自制 (大多数是从网络收集，正确与否请自辩）自制 PLC 编程电缆 摘要：由于品牌不同的 PLC 其编程电缆不能通用，而原装编程电缆又价格不菲，给学习和使用 PLC 带来了不便
本文通过分析 PLC 编程口的几种通信接口标准和物理结构，详细说明了各种不同接口形式的 PLC 编程电缆的制作方法，自制编程电缆成本低制作方便，可以实现原装电缆的所有功能
关键词：PLC 编程口 通信接口标准 编程电缆 接口转换器 一． 前言 随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC 编程成了电气工程技术人员必须掌握的专业技能
可编程序控制器的品牌众多，欧、美、日、韩及台湾的 PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦
由于不同品牌 PLC 的编程电缆互不通用，买一根原装电缆往往上千元
对于以学习为主要目的以及经常碰到不同品牌 PLC 的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便
PLC 虽然品牌众多，但各种品牌的 PLC 其编程接口不外乎几种型式，在 PLC 随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能
下面我就 PLC 编程口的几种串行通信接口标准和物理结构，详细说明如何 DIY 一根适用的编程电缆
二．PLC 编程口的型式 编程电缆一端与 PC 的 COM 口相连，另一端与 PLC 的编程口相连，PC 端的 COM 口均为 RS232C 接口，DB-9 针形插头
而 PLC 的编程口按接口标准一般可分为三种，即RS232、RS485、RS422

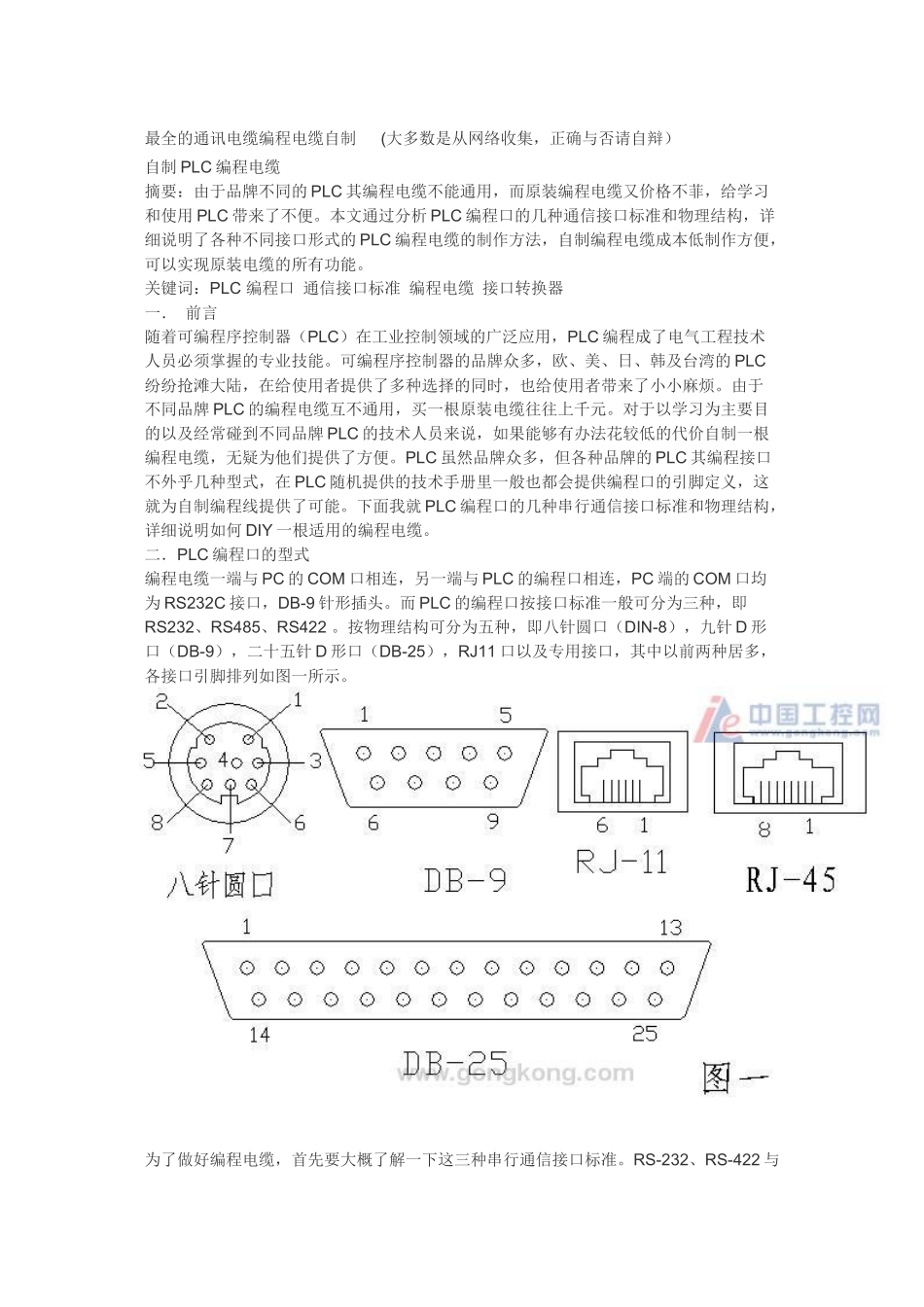

按物理结构可分为五种，即八针圆口（DIN-8），九针 D 形口（DB-9），二十五针 D 形口（DB-25），RJ11 口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示
为了做好编程电缆，首
