金沙县玖圆煤矿5103回风巷掘进作业规程VIP免费

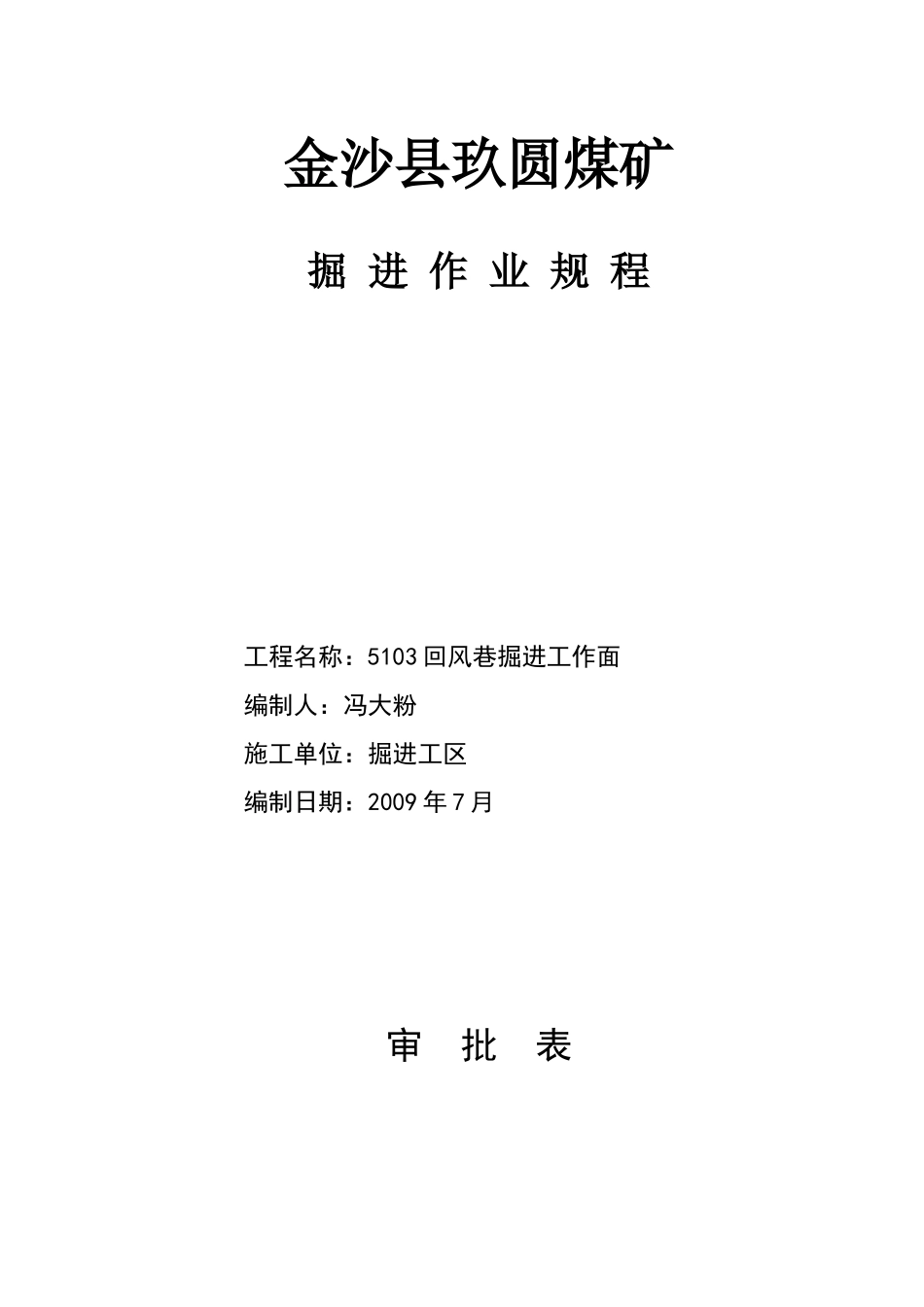

金沙县玖圆煤矿掘 进 作 业 规 程工程名称：5103 回风巷掘进工作面编制人：冯大粉施工单位：掘进工区编制日期：2009 年 7 月审 批 表编 制： 安全科长：生产矿长： 安全矿长：总工：矿长：作 业 规 程 会 审 纪 要工作面名称：会审时间会审地点参加人员作业规程（措施）贯彻学习记录工程名称： 施工单位：学习时间贯 彻 人记 录 人参加学习人员 学 习 内 容目 录第一章 编制依据及基本情况----------------第二章 地质说明书------------------------第三章 支护说明书------------------------第四章 爆破说明书------------------------第五章 劳动组织和循环图表----------------第六章 主要生产系统----------------------第七章 主要技术经济指标------------------第八章 主要安全技术措施------------------第九章 避灾路线--------------------------第一章 编制依据及基本情况一、工程概况： 《5103 回风巷掘进作业规程》是根据设计图纸、地质说明书、《煤矿安全规程》及相关规定等编制。5103 回风巷掘进工作面掘进量 300 米，巷道均按中线跟煤层顶板破底板施工。支护采用锚杆锚网支护；设计采用炮掘工艺，人工装煤，巷道净高为 1.8m,净宽 2.0 米。第二章 地质说明书概况煤层名称5#水平名称第一采区名称东翼 51 采区工作面名称5103 回 风巷地面标高（m）+897工作面标高（m）+767地面位置高原山区井下位置及四邻采掘情况上部为矿井井田边界、下部为轨道运输大巷、左面为本矿未开采区域、右面为 5101 工作面走向长（m）300方位（。）面积（m2）煤层厚（m）1.3—1.5煤 层 结 构煤层倾角（度）3°-501.4复杂煤层情况该掘进工作面根据 5101 工作面掘进及回采情况观察，断层较多，预计厚度变化较大，平均倾角 4°，煤层走向近南北。煤层顶底板情况顶底板名称岩石名称厚度（m）岩 性 特 征老顶细沙岩2.0不易垮落伪顶炭质页岩2.23易垮落伪底灰色泥岩4较软直接底砂岩5.5较硬第三章 支护说明书 一、巷道断面形状及净、毛断面尺寸1、巷道断面图及顶板破碎带工字钢棚断面图：（一）巷道断面示意 压风管路 防尘管路 风筒木支柱2000mm2500mm1800mm地质构造情况该面地质构造复杂，断层较多，对正常掘进影响较大。构造名称走向倾向倾角落差（m）长度（m）对掘进影响程度水文地质情况及防治水措施该工作面对应地表为山坡地形，无农家住宅，无大型建筑物及水体、河流，井泉出露较小...
