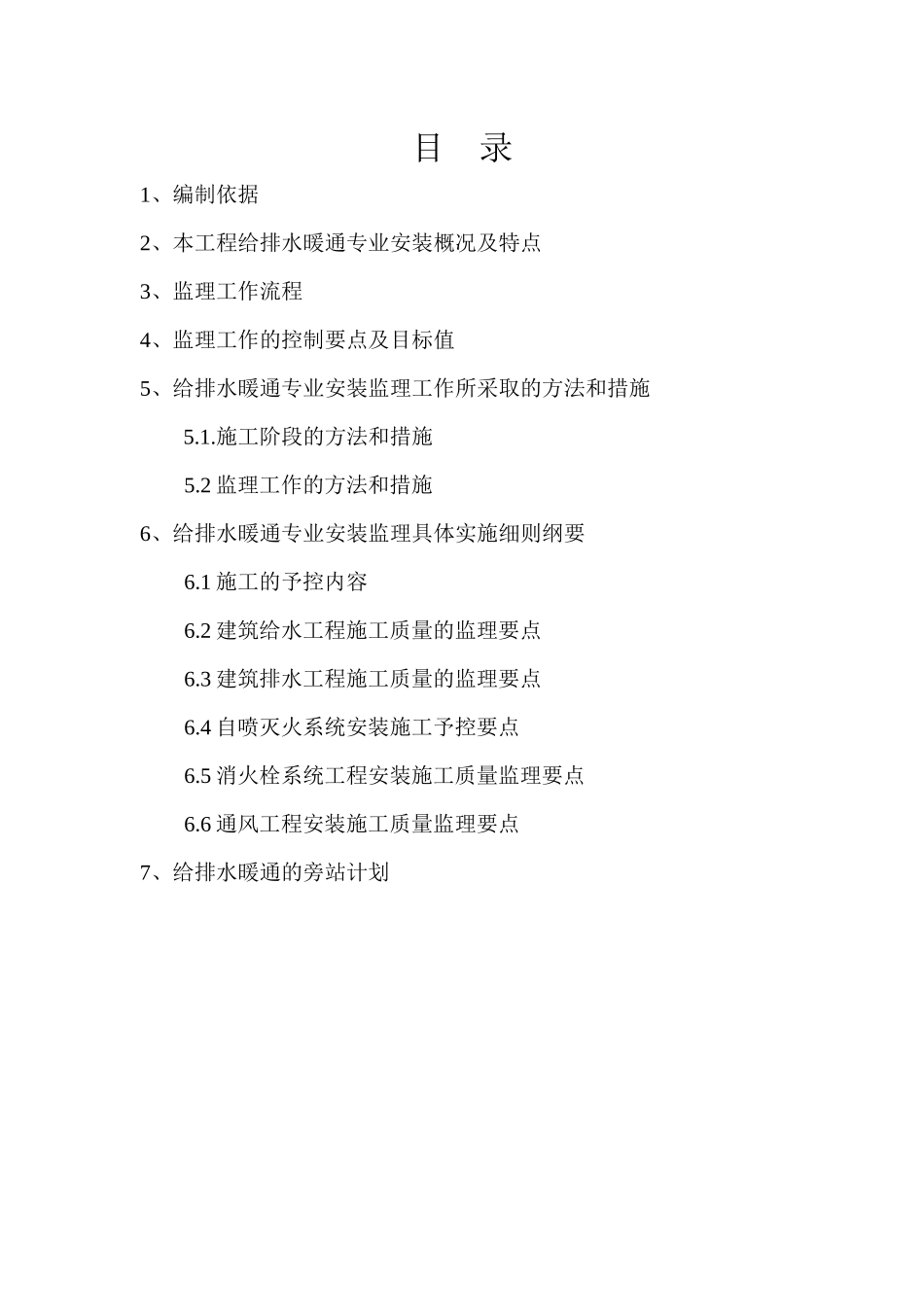

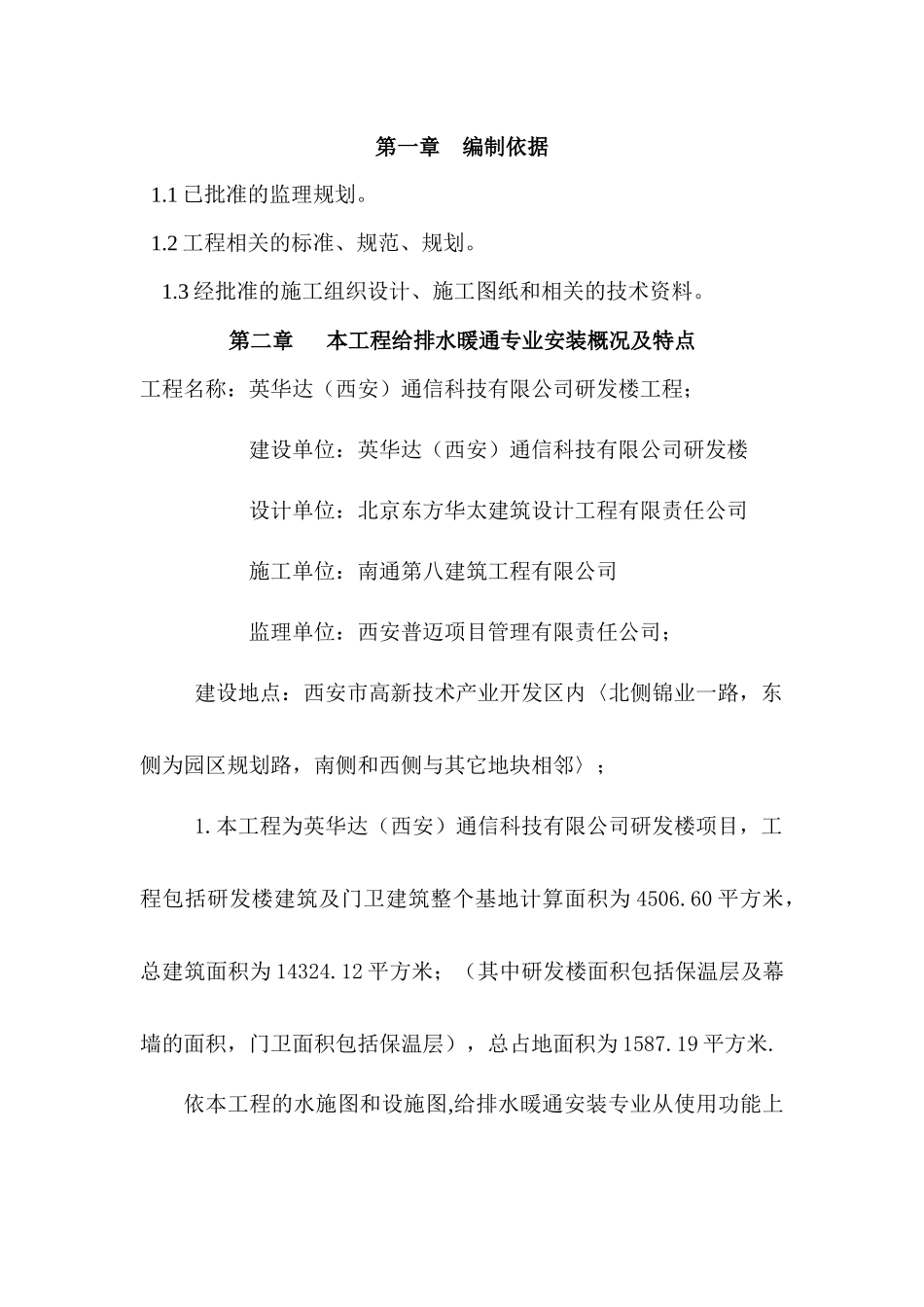

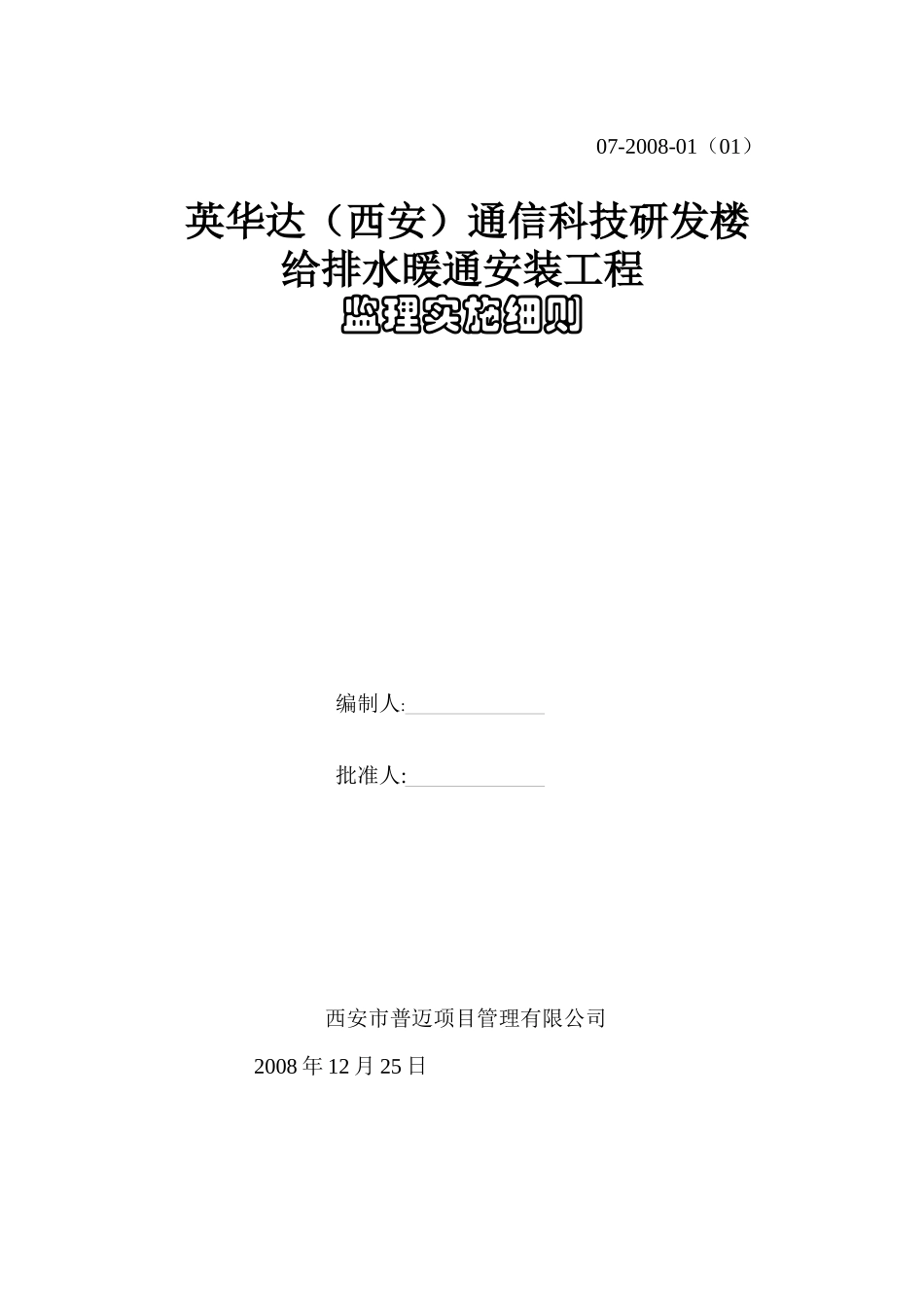

07-2008-01（01） 英华达（西安）通信科技研发楼给排水暖通安装工程监理实施细则编制人:批准人:西安市普迈项目管理有限公司 2008 年 12 月 25 日目 录1、编制依据2、本工程给排水暖通专业安装概况及特点3、监理工作流程4、监理工作的控制要点及目标值5、给排水暖通专业安装监理工作所采取的方法和措施5.1.施工阶段的方法和措施5.2 监理工作的方法和措施6、给排水暖通专业安装监理具体实施细则纲要6.1 施工的予控内容6.2 建筑给水工程施工质量的监理要点6.3 建筑排水工程施工质量的监理要点6.4 自喷灭火系统安装施工予控要点6.5 消火栓系统工程安装施工质量监理要点6.6 通风工程安装施工质量监理要点7、给排水暖通的旁站计划第一章 编制依据 1.1 已批准的监理规划。 1.2 工程相关的标准、规范、规划。1.3 经批准的施工组织设计、施工图纸和相关的技术资料。第二章 本工程给排水暖通专业安装概况及特点工程名称：英华达（西安）通信科技有限公司研发楼工程； 建设单位：英华达（西安）通信科技有限公司研发楼 设计单位：北京东方华太建筑设计工程有限责任公司 施工单位：南通第八建筑工程有限公司 监理单位：西安普迈项目管理有限责任公司；建设地点：西安市高新技术产业开发区内〈北侧锦业一路，东侧为园区规划路，南侧和西侧与其它地块相邻〉；1.本工程为英华达（西安）通信科技有限公司研发楼项目，工程包括研发楼建筑及门卫建筑整个基地计算面积为 4506.60 平方米，总建筑面积为 14324.12 平方米；（其中研发楼面积包括保温层及幕墙的面积，门卫面积包括保温层），总占地面积为 1587.19 平方米.依本工程的水施图和设施图,给排水暖通安装专业从使用功能上讲,设计比较完善,从设计方面看可分为以下系统：2.1 给水系统：本工程由城市管网供水到地下室水泵房,再由水泵 房 供 到 屋 顶 水 箱 供 给 . 生 活 水 泵 规 格 为 Q=9T/h H=52m N=3.7Kw（一用一备）管材和接口为聚乙烯 PE 镀塑钢管，丝接。 2.2 排水系统：地下室污水由集水坑收集,设移动式潜水排污泵排入城市管网,生活污水自流进入化粪池内,经化粪池汇集后从地沟排入城市管网,雨水采用内排水系统,由水斗收集,经立管及排出管排至室外雨水管网,且雨污分流。室内排水立管为 UPVC 螺旋排水管，丝接废水立管及横支管为 UPVC 排水管，粘接。2.3 消火栓系统：市政管网供水，市政水压以 0.15MPa 计。采用临时高压消防给水系统。消防...
