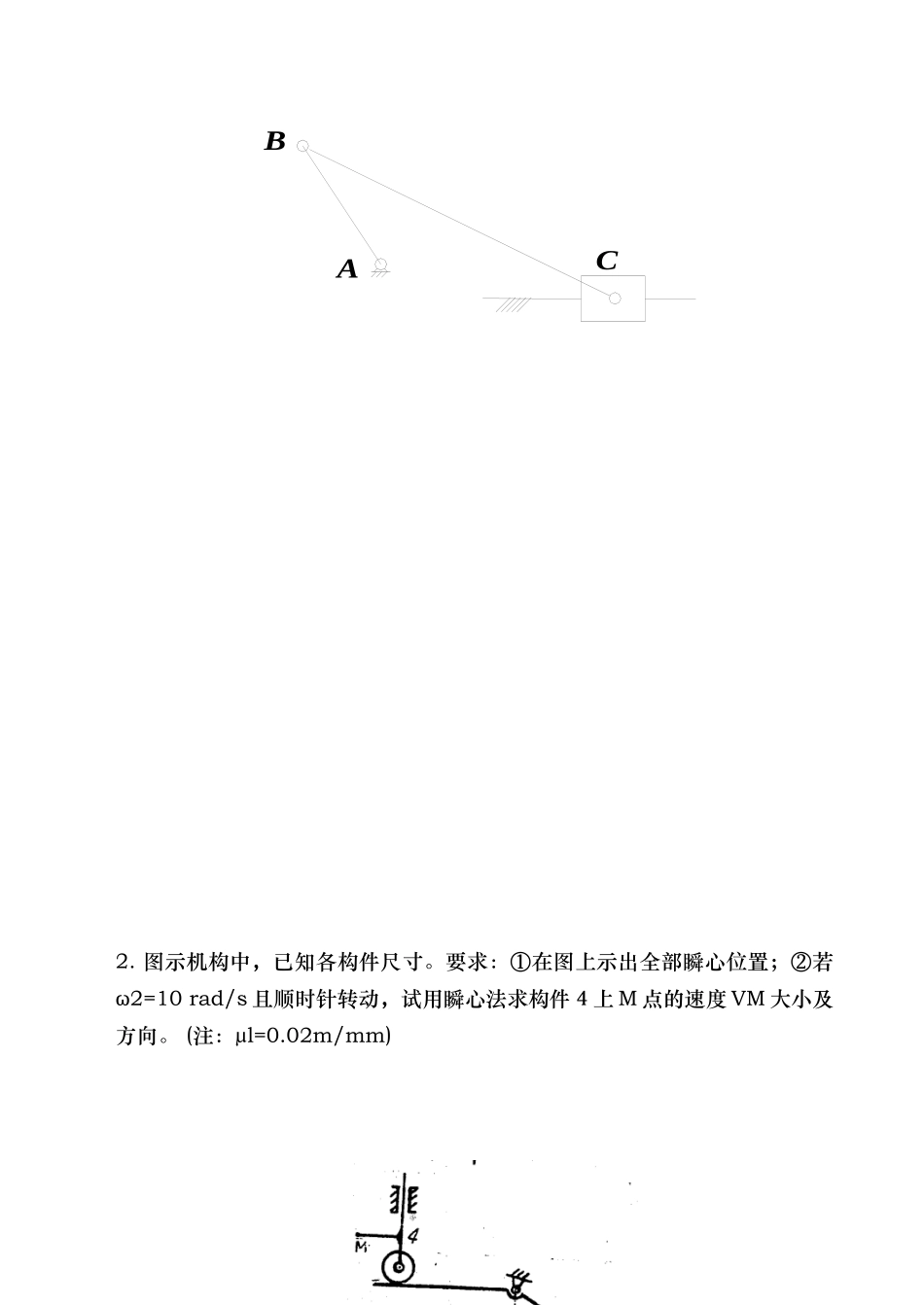

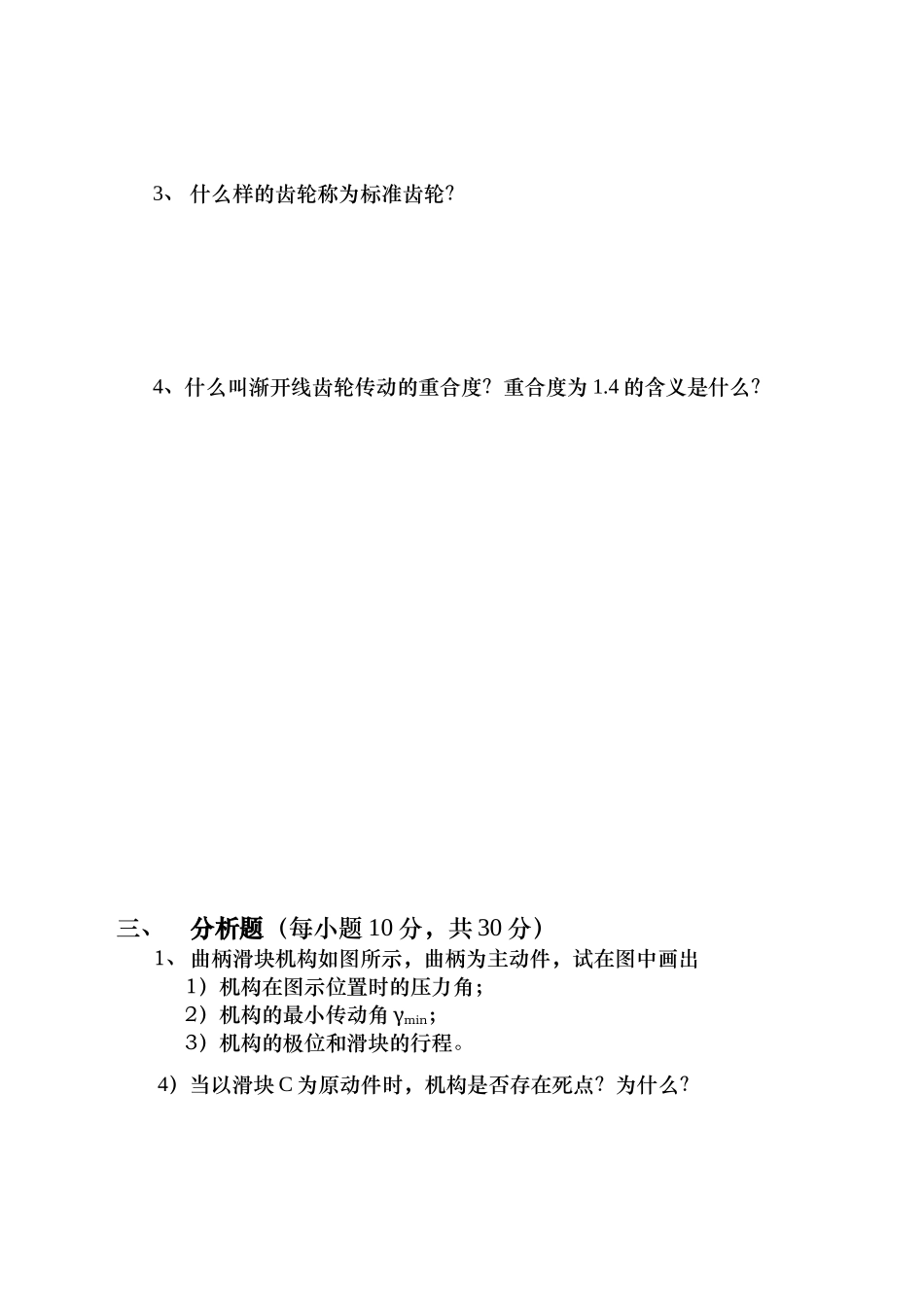

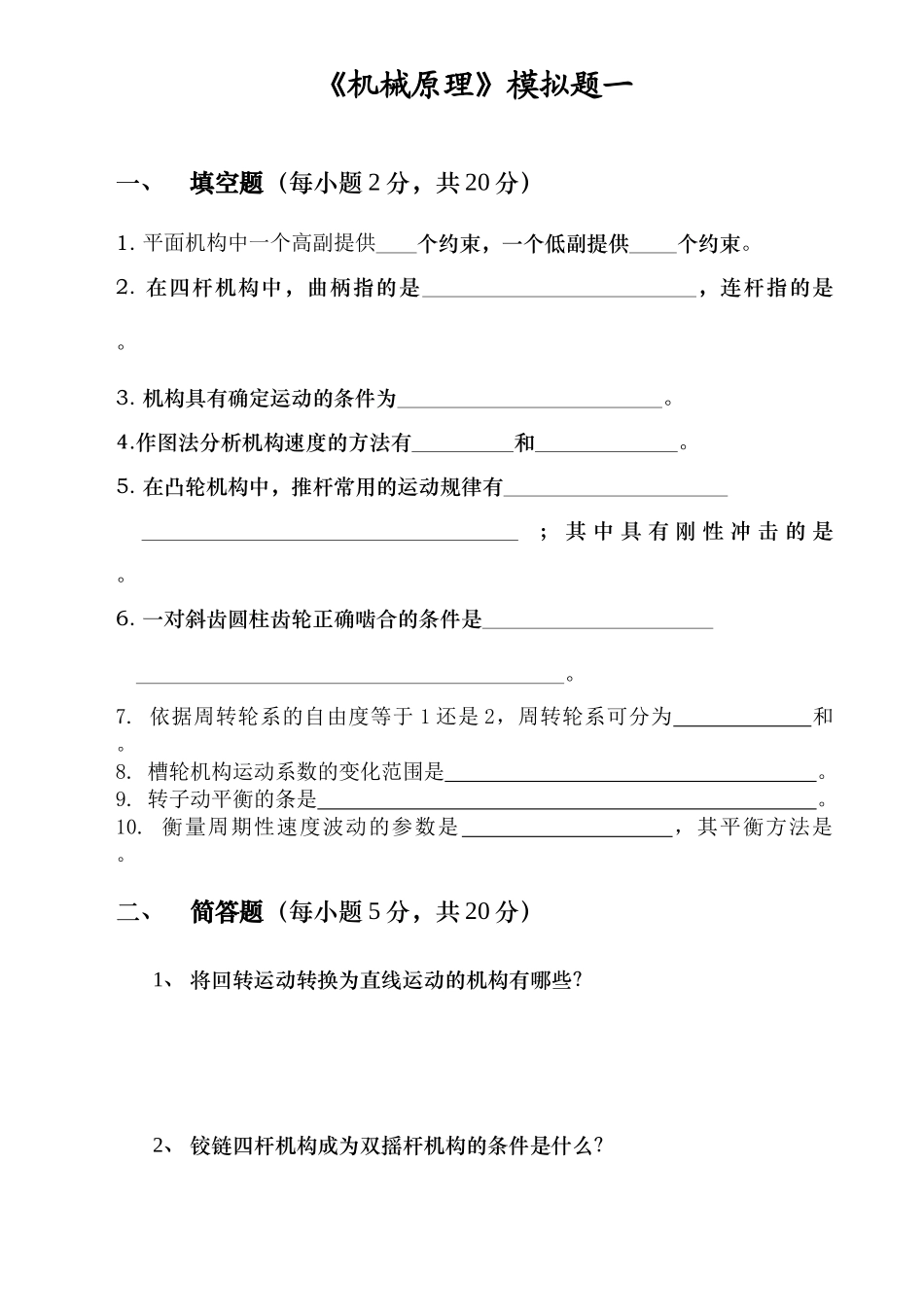

《机械原理》模拟题一一、填空题（每小题 2 分，共 20 分）1. 平面机构中一个高副提供 个约束，一个低副提供 个约束。2. 在四杆机构中，曲柄指的是 ，连杆指的是 。3. 机构具有确定运动的条件为 。4.作图法分析机构速度的方法有 和 。5. 在凸轮机构中，推杆常用的运动规律有 ； 其 中 具 有 刚 性 冲 击 的 是 。6. 一对斜齿圆柱齿轮正确啮合的条件是 。7. 依据周转轮系的自由度等于 1 还是 2，周转轮系可分为 和 。8. 槽轮机构运动系数的变化范围是 。9. 转子动平衡的条是 。10. 衡量周期性速度波动的参数是 ，其平衡方法是 。二、简答题（每小题 5 分，共 20 分）1、 将回转运动转换为直线运动的机构有哪些？ 2、 铰链四杆机构成为双摇杆机构的条件是什么？3、 什么样的齿轮称为标准齿轮？4、什么叫渐开线齿轮传动的重合度？重合度为 1.4 的含义是什么？三、分析题（每小题 10 分，共 30 分）1、曲柄滑块机构如图所示，曲柄为主动件，试在图中画出1）机构在图示位置时的压力角；2）机构的最小传动角 γmin；3）机构的极位和滑块的行程。 4）当以滑块 C 为原动件时，机构是否存在死点？为什么？2. 图示机构中，已知各构件尺寸。要求：①在图上示出全部瞬心位置；②若ω2=10 rad/s 且顺时针转动，试用瞬心法求构件 4 上 M 点的速度 VM 大小及方向。 (注：μl=0.02m/mm)ABC 3、在图示凸轮机构中，试分析1）该机构的名称；2）画出机构的基圆；3）画出机构在图示位置时的位移及压力角；4）凸轮沿图示方向转 90 度，画出机构的位移及压力角； 5）在图上标出推杆行程。四、计算题（每小题 10 分，共 30 分）1、 计算图示机构的自由度，并指出是否存在局部自由度、复合铰链与虚约束，并说明所在位置。并分析该机构是否具有确定的运动？为什么？ω1 2、已知一对标准直齿圆柱齿轮外啮合传动，其传动比 i12=2.5，中心距a=154 mm，模数 m=4 mm，压力角α=20o，齿顶高系数ha¿=1.0，顶隙系数c¿=0.25 ，试求两齿轮的齿数、齿顶圆、齿根圆和基圆。3. 在图示的轮系中，所有齿轮皆为渐开线标准直齿圆柱齿轮，其模数皆为 2mm，并已知齿数 z1=20，z2=32，z2'=18， z3'=20，z4=30，试求：（1）齿轮 3 和齿轮 5 的齿数 z3 和 z5（已知a12=a2'3,a3' 4=a45 ）；（2）该轮系的传动比i1 H 。
