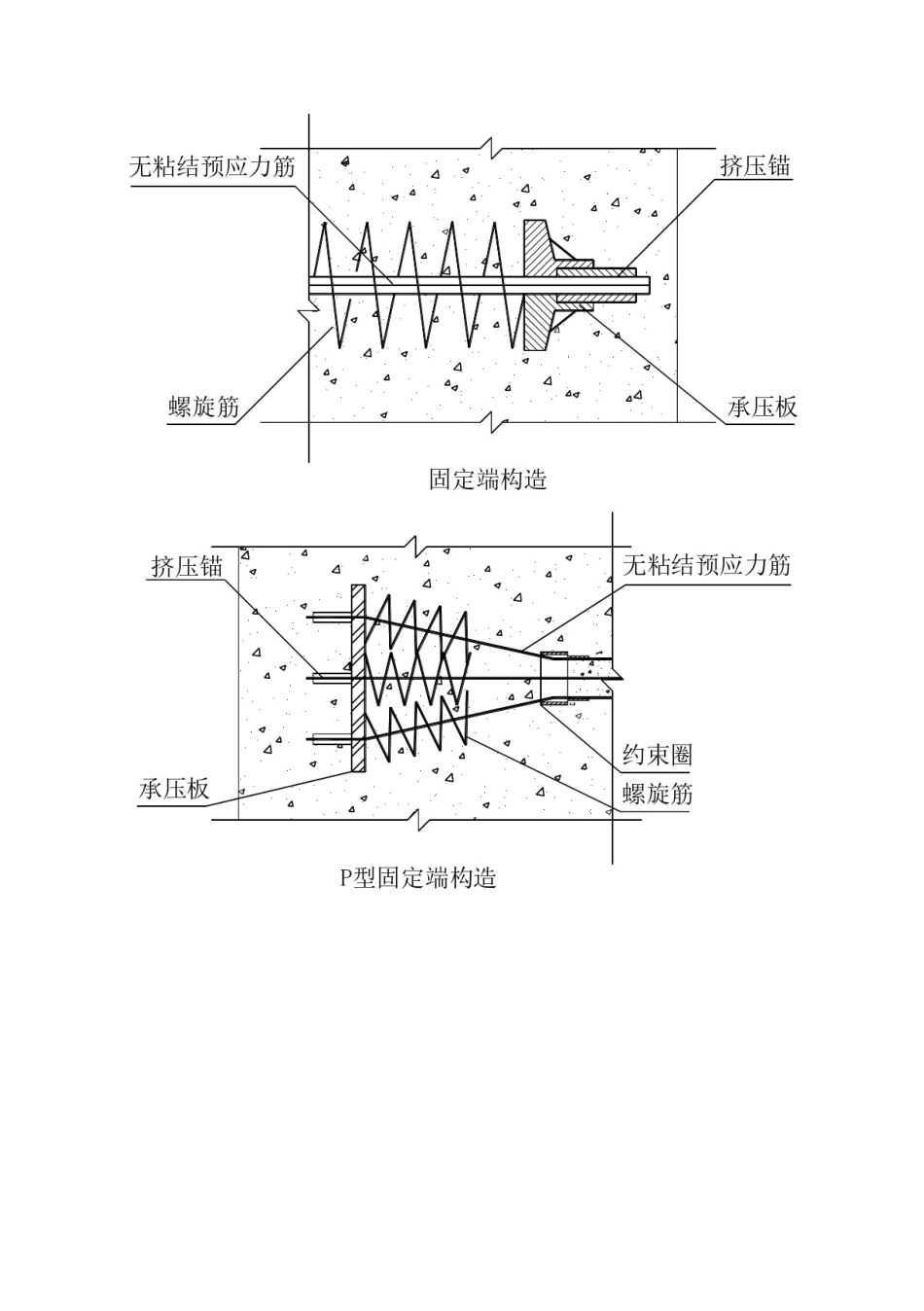

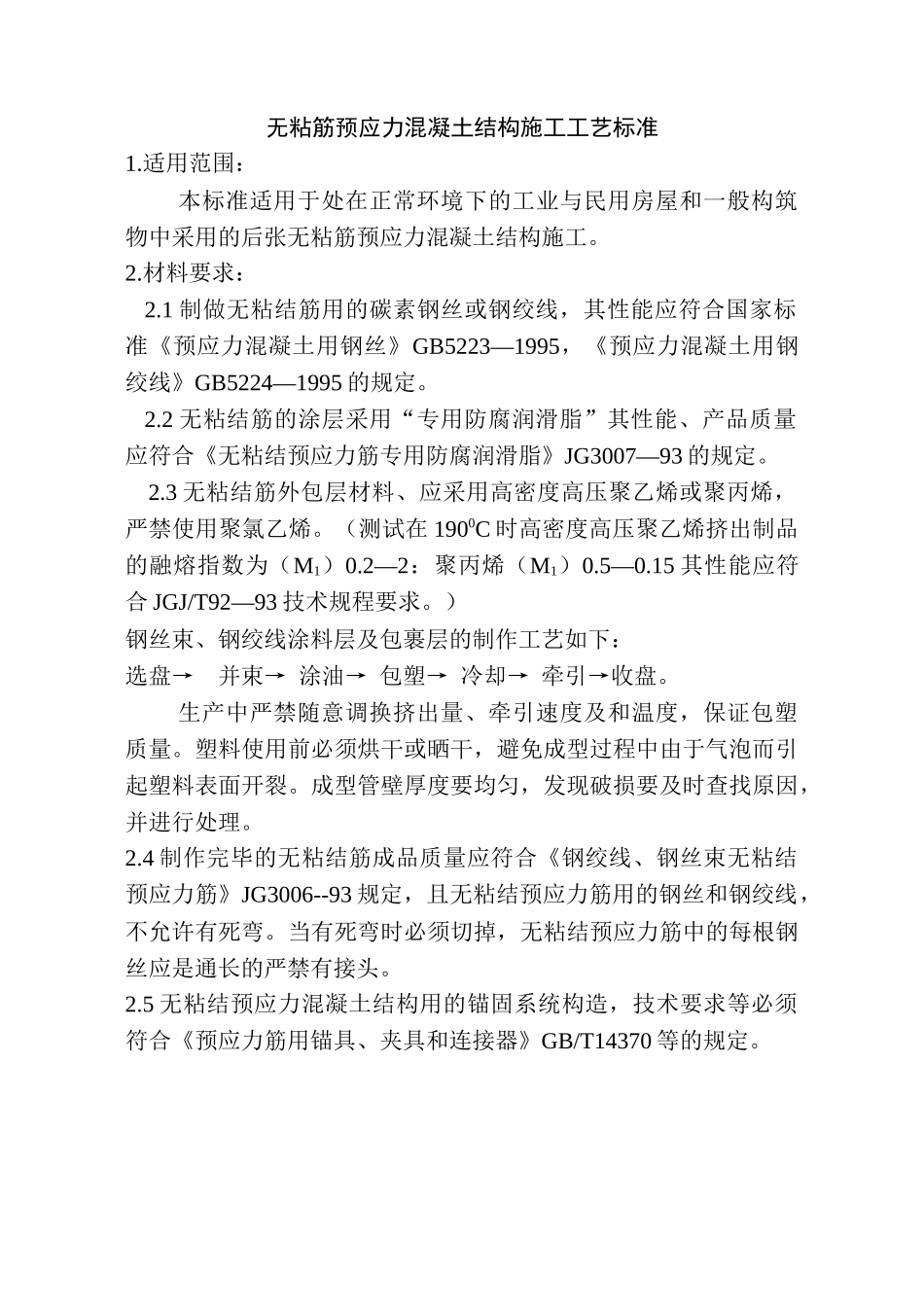

无粘筋预应力混凝土结构施工工艺标准1.适用范围:本标准适用于处在正常环境下的工业与民用房屋和一般构筑物中采用的后张无粘筋预应力混凝土结构施工。2.材料要求: 2.1 制做无粘结筋用的碳素钢丝或钢绞线,其性能应符合国家标准《预应力混凝土用钢丝》GB5223—1995,《预应力混凝土用钢绞线》GB5224—1995 的规定。 2.2 无粘结筋的涂层采用“专用防腐润滑脂”其性能、产品质量应符合《无粘结预应力筋专用防腐润滑脂》JG3007—93 的规定。2.3 无粘结筋外包层材料、应采用高密度高压聚乙烯或聚丙烯,严禁使用聚氯乙烯。(测试在 1900C 时高密度高压聚乙烯挤出制品的融熔指数为(M1)0.2—2:聚丙烯(M1)0.5—0.15 其性能应符合 JGJ/T92—93 技术规程要求。)钢丝束、钢绞线涂料层及包裹层的制作工艺如下:选盘→ 并束→ 涂油→ 包塑→ 冷却→ 牵引→收盘。生产中严禁随意调换挤出量、牵引速度及和温度,保证包塑质量。塑料使用前必须烘干或晒干,避免成型过程中由于气泡而引起塑料表面开裂。成型管壁厚度要均匀,发现破损要及时查找原因,并进行处理。2.4 制作完毕的无粘结筋成品质量应符合《钢绞线、钢丝束无粘结预应力筋》JG3006--93 规定,且无粘结预应力筋用的钢丝和钢绞线,不允许有死弯。当有死弯时必须切掉,无粘结预应力筋中的每根钢丝应是通长的严禁有接头。2.5 无粘结预应力混凝土结构用的锚固系统构造,技术要求等必须符合《预应力筋用锚具、夹具和连接器》GB/T14370 等的规定。2.5.1 无粘结预应力筋用锚具可按(表 1)选用 (表 1) 无粘结预应力筋品种张拉端固定端D=15.0(>ф5)或d=12.0(>ф4)钢绞线夹片锚具挤 压 锚 具 、 夹 片 锚具、压花锚具、焊板夹片锚具>ф5 钢丝束镦头锚具、夹片锚具镦头锚板2.5.2 无粘结预应力筋必须采用Ⅰ类锚具。在预应力筋强度等级已确定的条件下,锚具静载锚固性能应同时应符合下列要求2.5.3 锚具的静载锚固性能,应由预应力筋锚具组装件静载试验测定锚具效率系数 ηa和达到实测极限拉力时的总应变 εapu确定。 锚具的效率系数按下式计算: ηa=Fapu/ηp×Fcapu ; Fcapu=ƒptm×ApmFapu------- 预 应 力 筋 锚 具 组 装 件 的 实 则 极 限 拉 力(kN);ηp -------预应力筋的效率系数,取 0.97 ; Fcapu-------预应力筋锚具组装件中各根预应力钢材计算极限拉力之和(kN); ƒptm--------由预应力钢材中抽取的试件的实测抗拉强度...
