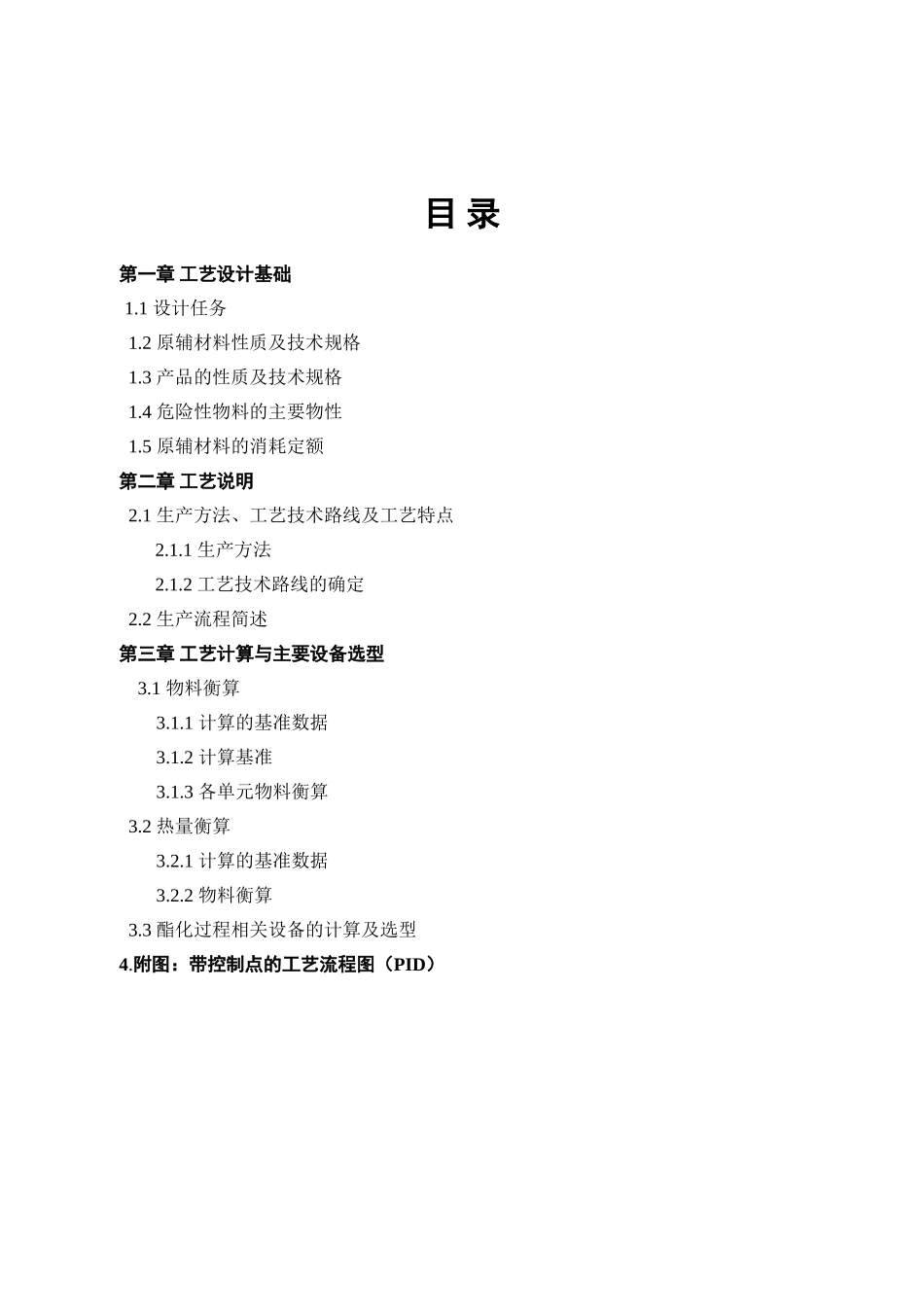

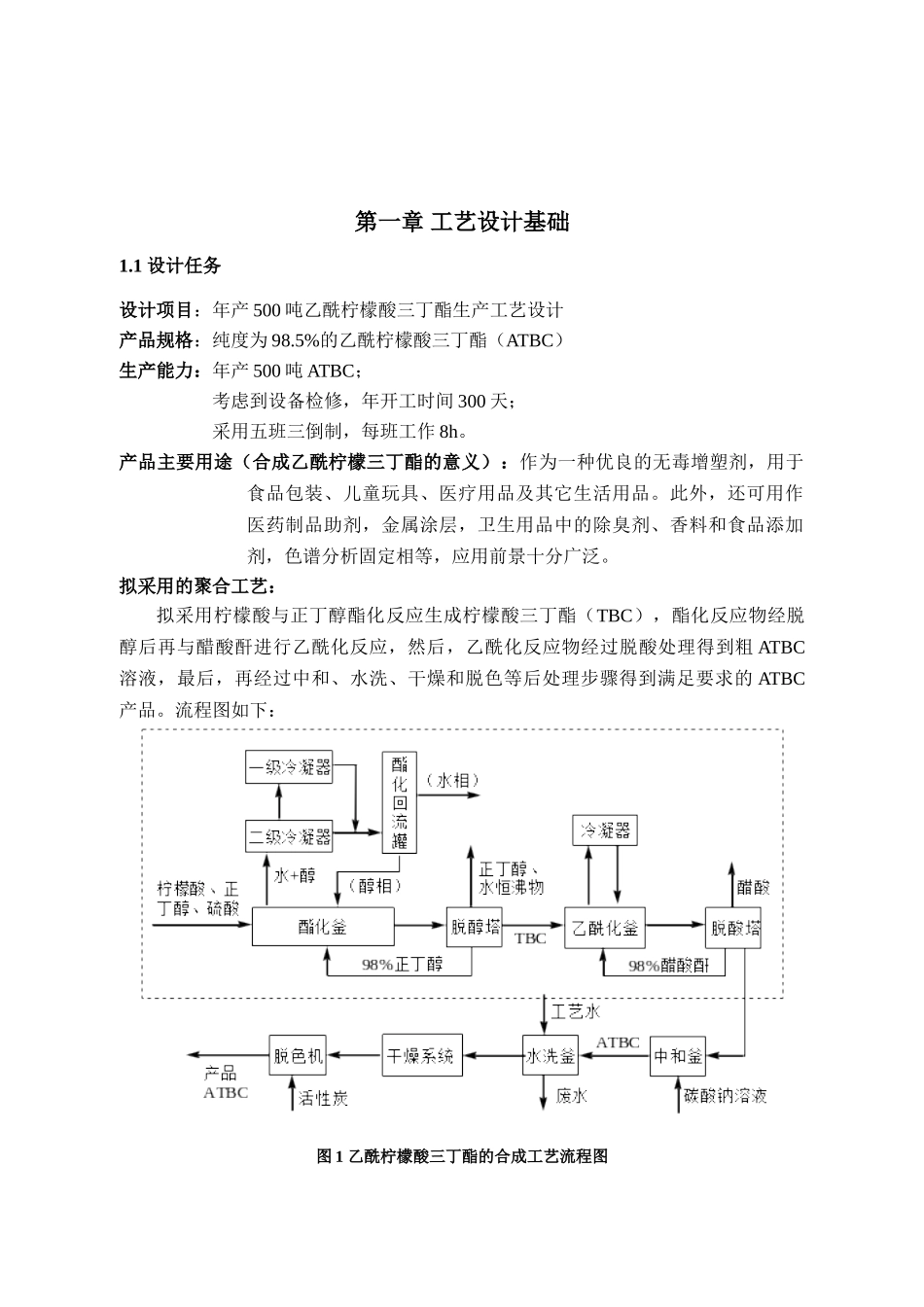

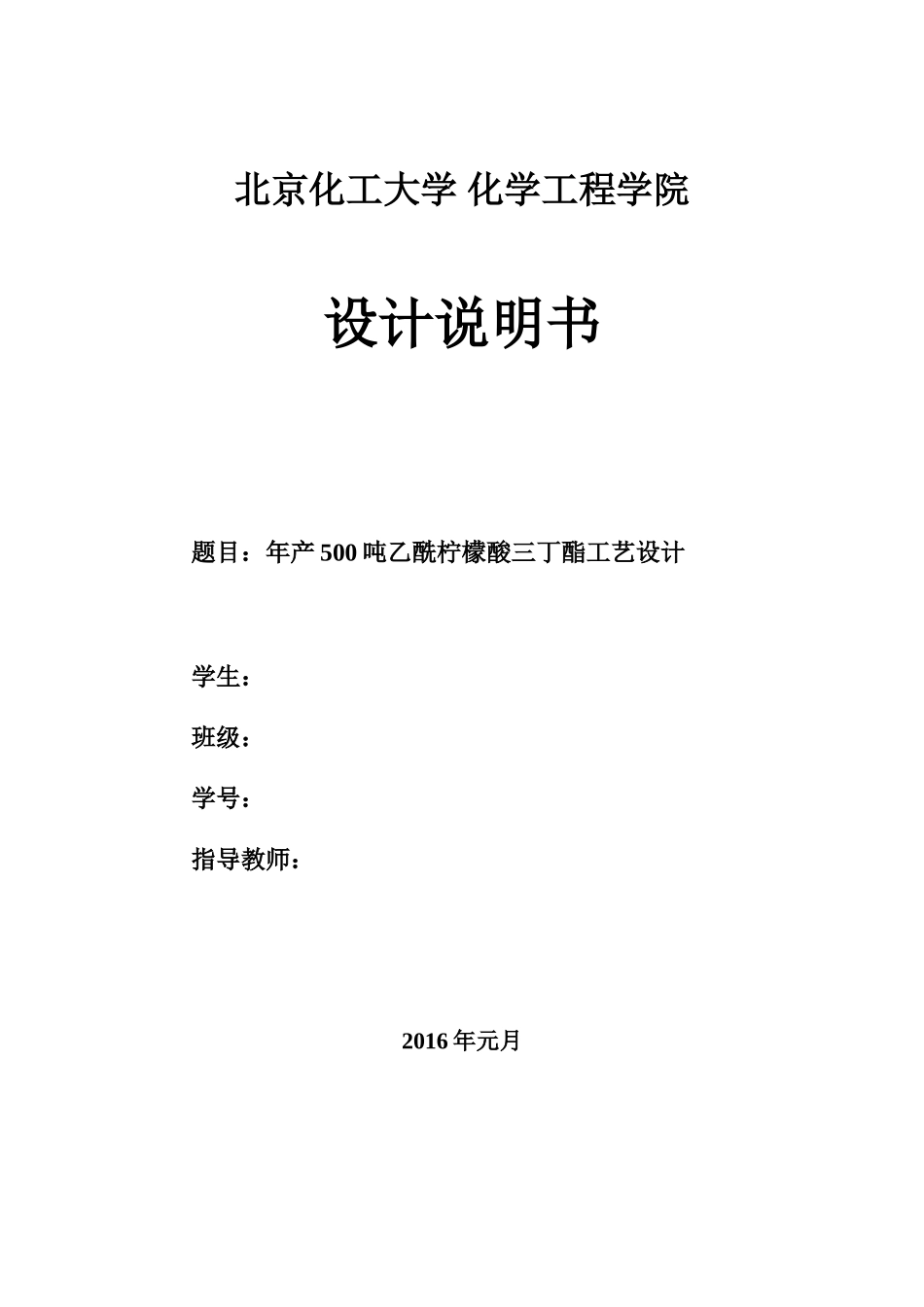

北京化工大学 化学工程学院设计说明书题目：年产 500 吨乙酰柠檬酸三丁酯工艺设计学生：班级：学号：指导教师：2016 年元月目 录第一章 工艺设计基础 1.1 设计任务 1.2 原辅材料性质及技术规格 1.3 产品的性质及技术规格 1.4 危险性物料的主要物性 1.5 原辅材料的消耗定额第二章 工艺说明 2.1 生产方法、工艺技术路线及工艺特点2.1.1 生产方法2.1.2 工艺技术路线的确定 2.2 生产流程简述第三章 工艺计算与主要设备选型3.1 物料衡算3.1.1 计算的基准数据3.1.2 计算基准3.1.3 各单元物料衡算 3.2 热量衡算3.2.1 计算的基准数据3.2.2 物料衡算 3.3 酯化过程相关设备的计算及选型4.附图：带控制点的工艺流程图（PID）第一章 工艺设计基础1.1 设计任务设计项目：年产 500 吨乙酰柠檬酸三丁酯生产工艺设计产品规格：纯度为 98.5%的乙酰柠檬酸三丁酯（ATBC） 生产能力：年产 500 吨 ATBC；考虑到设备检修，年开工时间 300 天；采用五班三倒制，每班工作 8h。产品主要用途（合成乙酰柠檬三丁酯的意义）：作为一种优良的无毒增塑剂，用于食品包装、儿童玩具、医疗用品及其它生活用品。此外，还可用作医药制品助剂，金属涂层，卫生用品中的除臭剂、香料和食品添加剂，色谱分析固定相等，应用前景十分广泛。拟采用的聚合工艺：拟采用柠檬酸与正丁醇酯化反应生成柠檬酸三丁酯（TBC），酯化反应物经脱醇后再与醋酸酐进行乙酰化反应，然后，乙酰化反应物经过脱酸处理得到粗 ATBC溶液，最后，再经过中和、水洗、干燥和脱色等后处理步骤得到满足要求的 ATBC产品。流程图如下：图 1 乙酰柠檬酸三丁酯的合成工艺流程图主要设计任务：ATBC 生产工艺由反应工段（图 1 虚线框图部分）和后处理工段两大部分组成，本设计大作业的主要设计任务为酯化、脱醇、乙酰化及脱酸四个部分工艺流程，后处理工段不做考查，具体任务如下：1.酯化、脱醇、乙酰化和脱酸等工段的物料衡算；2.酯化、脱醇、乙酰化和脱酸等工段的热量衡算；3.设备计算和选型；4.设计出反应工段带仪表及控制点的工艺流程图由于本设计为假定设计，所以设计任务中其他项目如：厂区或厂址、主要技术经济指标、原料供应来源以及燃料种类、水电汽的主要来源，与其他工业企业的关系，建厂期限、设计单位、设计进度及设计阶段的规定等均从略。由于本设计为假定设计，所以设计任务中其他项目如：厂区或厂址、主要技术经济指标、原料供应来源以及燃料种类、水电汽...
