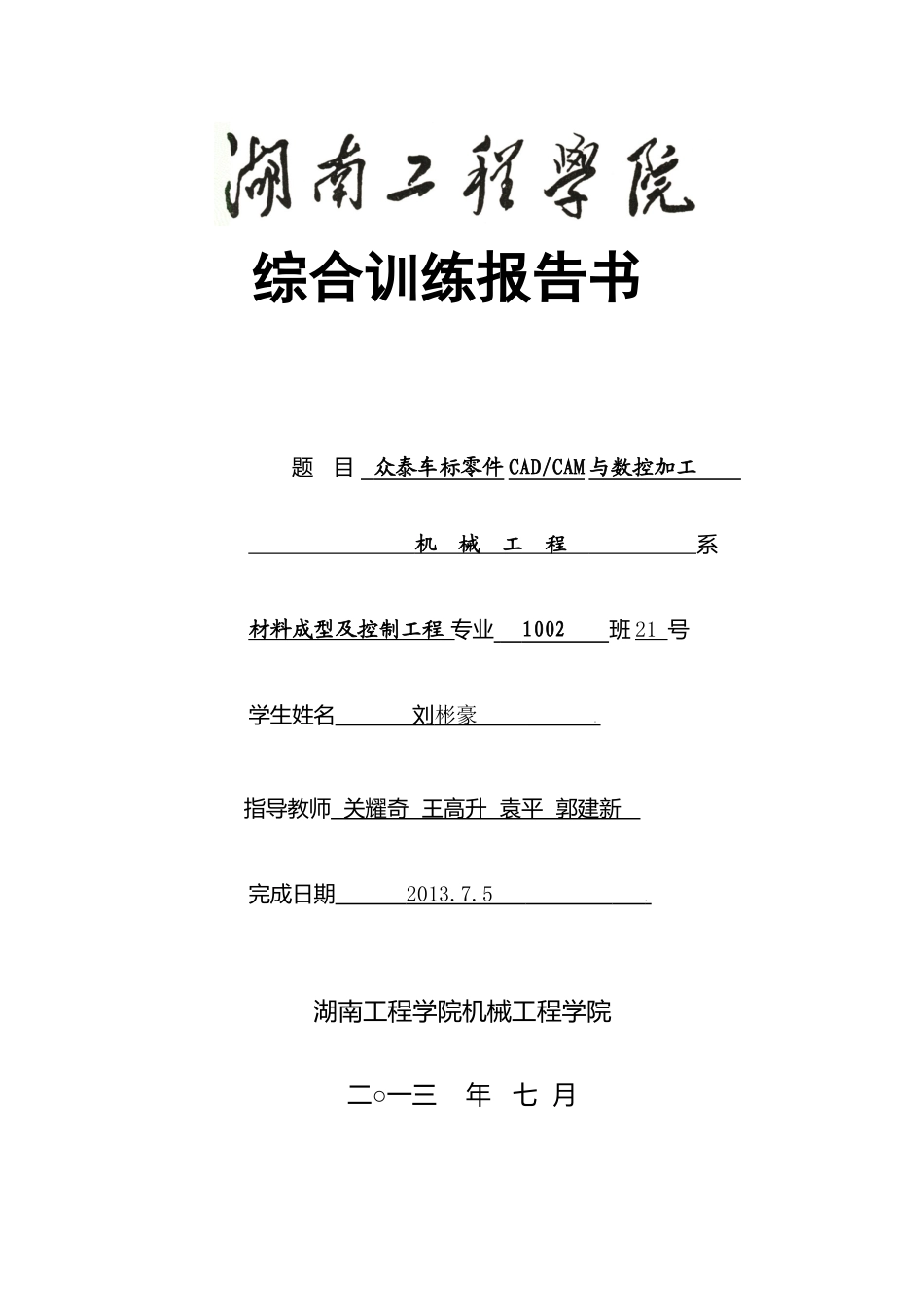

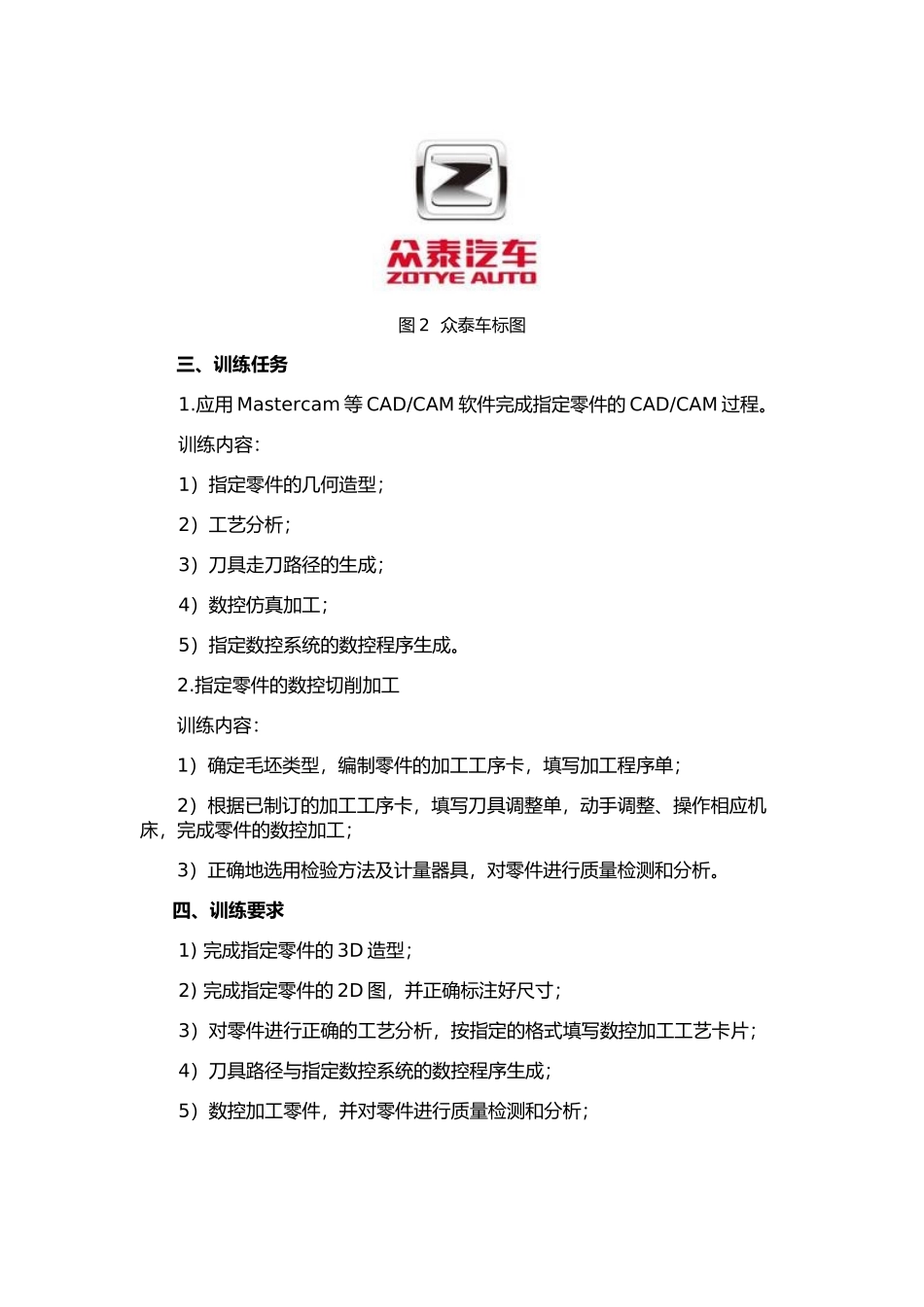

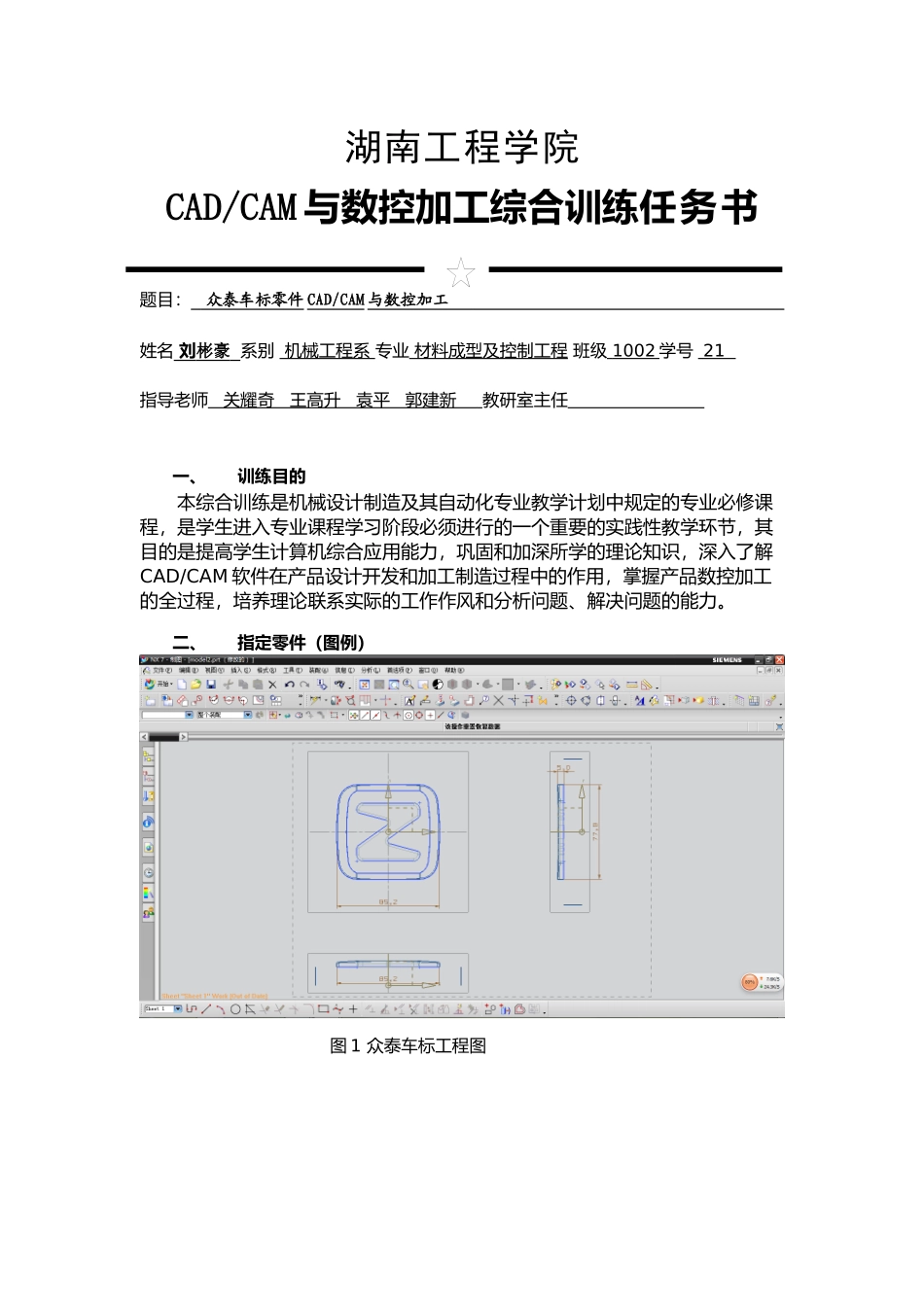

综合训练报告书题 目 众泰车标零件 CAD/CAM 与数控加工 机 械 工 程 系材料成型及控制工程 专业 1002 班 21 号学生姓名 刘 彬豪 . 指导教师 关耀奇 王高升 袁平 郭建新 完成日期 2013.7.5 . 湖南工程学院机械工程学院二○一三 年 七 月湖南工程学院CAD/CAM 与数控加工综合训练任务书题目： 众泰车标零件 CAD/CAM 与数控加工 姓名 刘 彬豪 系别 机械工程系 专业 材料成型及控制工程 班级 1002 学号 21 指导老师 关耀奇 王高升 袁平 郭建新 教研室主任 一、训练目的本综合训练是机械设计制造及其自动化专业教学计划中规定的专业必修课程，是学生进入专业课程学习阶段必须进行的一个重要的实践性教学环节，其目的是提高学生计算机综合应用能力，巩固和加深所学的理论知识，深入了解CAD/CAM 软件在产品设计开发和加工制造过程中的作用，掌握产品数控加工的全过程，培养理论联系实际的工作作风和分析问题、解决问题的能力。二、指定零件（图例） 图 1 众泰车标工程图图 2 众泰车标图三、训练任务1.应用 Mastercam 等 CAD/CAM 软件完成指定零件的 CAD/CAM 过程。训练内容：1）指定零件的几何造型；2）工艺分析；3）刀具走刀路径的生成；4）数控仿真加工；5）指定数控系统的数控程序生成。2.指定零件的数控切削加工训练内容：1）确定毛坯类型，编制零件的加工工序卡，填写加工程序单；2）根据已制订的加工工序卡，填写刀具调整单，动手调整、操作相应机床，完成零件的数控加工；3）正确地选用检验方法及计量器具，对零件进行质量检测和分析。四、训练要求1) 完成指定零件的 3D 造型；2) 完成指定零件的 2D 图，并正确标注好尺寸；3）对零件进行正确的工艺分析，按指定的格式填写数控加工工艺卡片；4）刀具路径与指定数控系统的数控程序生成；5）数控加工零件，并对零件进行质量检测和分析；6）撰写综合训练说明书（上交电子稿和打印稿），说明书应涵盖整个训练内容，字数不少于 3.5 千字；7) 答辩与成绩的给定。 目 录一、 零件的 CAD/CAM 过程………………………………………………….51.1零件的CAD…………………………………………………………51.2零件加工工艺工艺设计…………………………………………61.3零件CAM……………………………………………………………71.4CAM 程序清单…………………………………………………… 11二、 数控加工……………………………...
