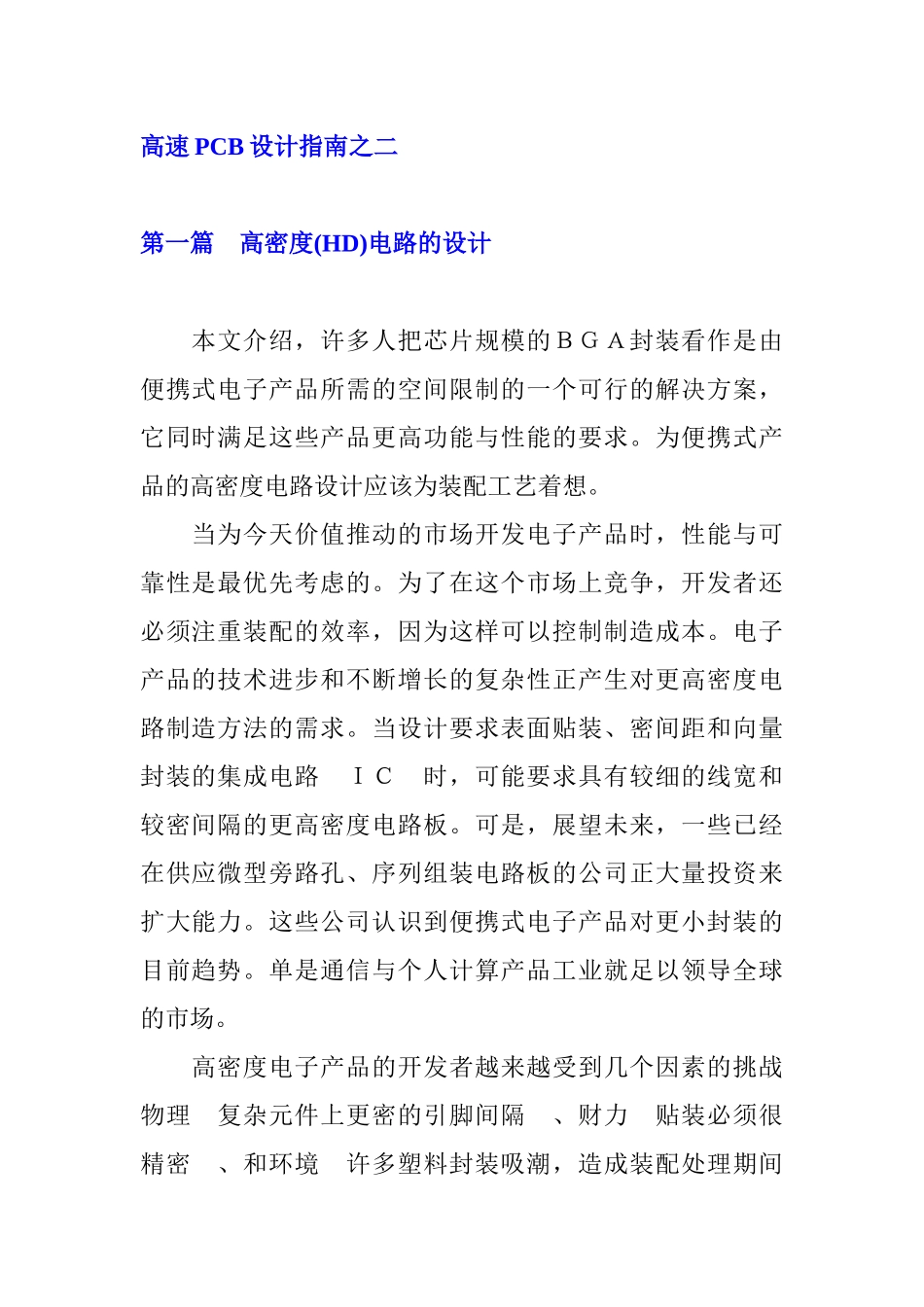

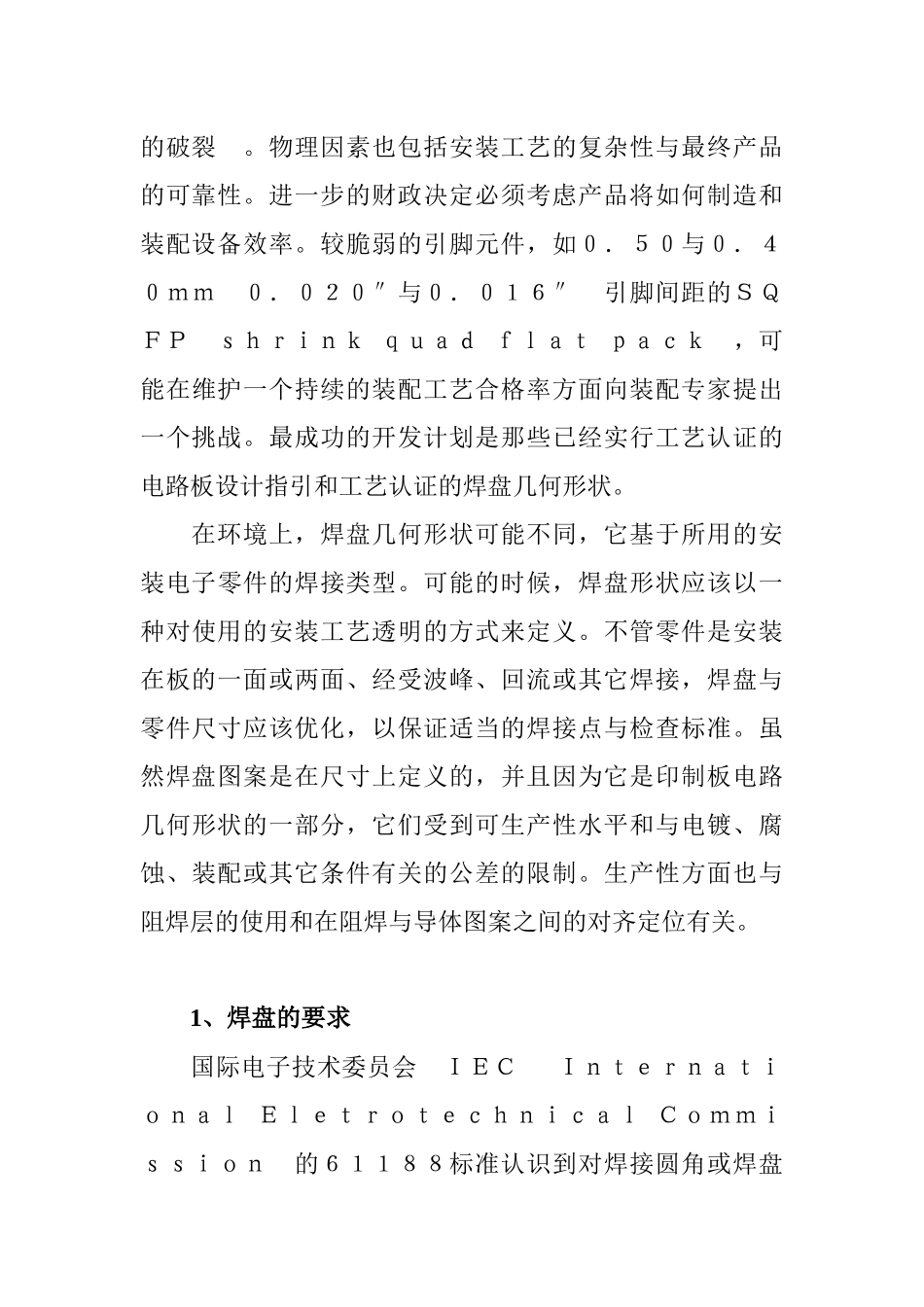

高速 PCB 设计指南之二第一篇 高密度(HD)电路的设计 本文介绍，许多人把芯片规模的ＢＧＡ封装看作是由便携式电子产品所需的空间限制的一个可行的解决方案，它同时满足这些产品更高功能与性能的要求。为便携式产品的高密度电路设计应该为装配工艺着想。 当为今天价值推动的市场开发电子产品时，性能与可靠性是最优先考虑的。为了在这个市场上竞争，开发者还必须注重装配的效率，因为这样可以控制制造成本。电子产品的技术进步和不断增长的复杂性正产生对更高密度电路制造方法的需求。当设计要求表面贴装、密间距和向量封装的集成电路ＩＣ时，可能要求具有较细的线宽和较密间隔的更高密度电路板。可是，展望未来，一些已经在供应微型旁路孔、序列组装电路板的公司正大量投资来扩大能力。这些公司认识到便携式电子产品对更小封装的目前趋势。单是通信与个人计算产品工业就足以领导全球的市场。 高密度电子产品的开发者越来越受到几个因素的挑战物理复杂元件上更密的引脚间隔、财力贴装必须很精密、和环境许多塑料封装吸潮，造成装配处理期间的破裂。物理因素也包括安装工艺的复杂性与最终产品的可靠性。进一步的财政决定必须考虑产品将如何制造和装配设备效率。较脆弱的引脚元件，如０．５０与０．４０ｍｍ０．０２０″与０．０１６″引脚间距的ＳＱＦＰｓｈｒｉｎｋ ｑｕａｄ ｆｌａｔ ｐａｃｋ，可能在维护一个持续的装配工艺合格率方面向装配专家提出一个挑战。最成功的开发计划是那些已经实行工艺认证的电路板设计指引和工艺认证的焊盘几何形状。 在环境上，焊盘几何形状可能不同，它基于所用的安装电子零件的焊接类型。可能的时候，焊盘形状应该以一种对使用的安装工艺透明的方式来定义。不管零件是安装在板的一面或两面、经受波峰、回流或其它焊接，焊盘与零件尺寸应该优化，以保证适当的焊接点与检查标准。虽然焊盘图案是在尺寸上定义的，并且因为它是印制板电路几何形状的一部分，它们受到可生产性水平和与电镀、腐蚀、装配或其它条件有关的公差的限制。生产性方面也与阻焊层的使用和在阻焊与导体图案之间的对齐定位有关。 1、焊盘的要求 国际电子技术委员会ＩＥＣ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｅｌｅｔｒｏｔｅｃｈｎｉｃａｌ Ｃｏｍｍｉｓｓｉｏｎ的６１１８８标准认识到对焊接圆角或焊盘凸起条件的不同目标的需要。这个新的国际标准确认两个为开发焊盘形状提供信息的基本方法： １)．基于工...
