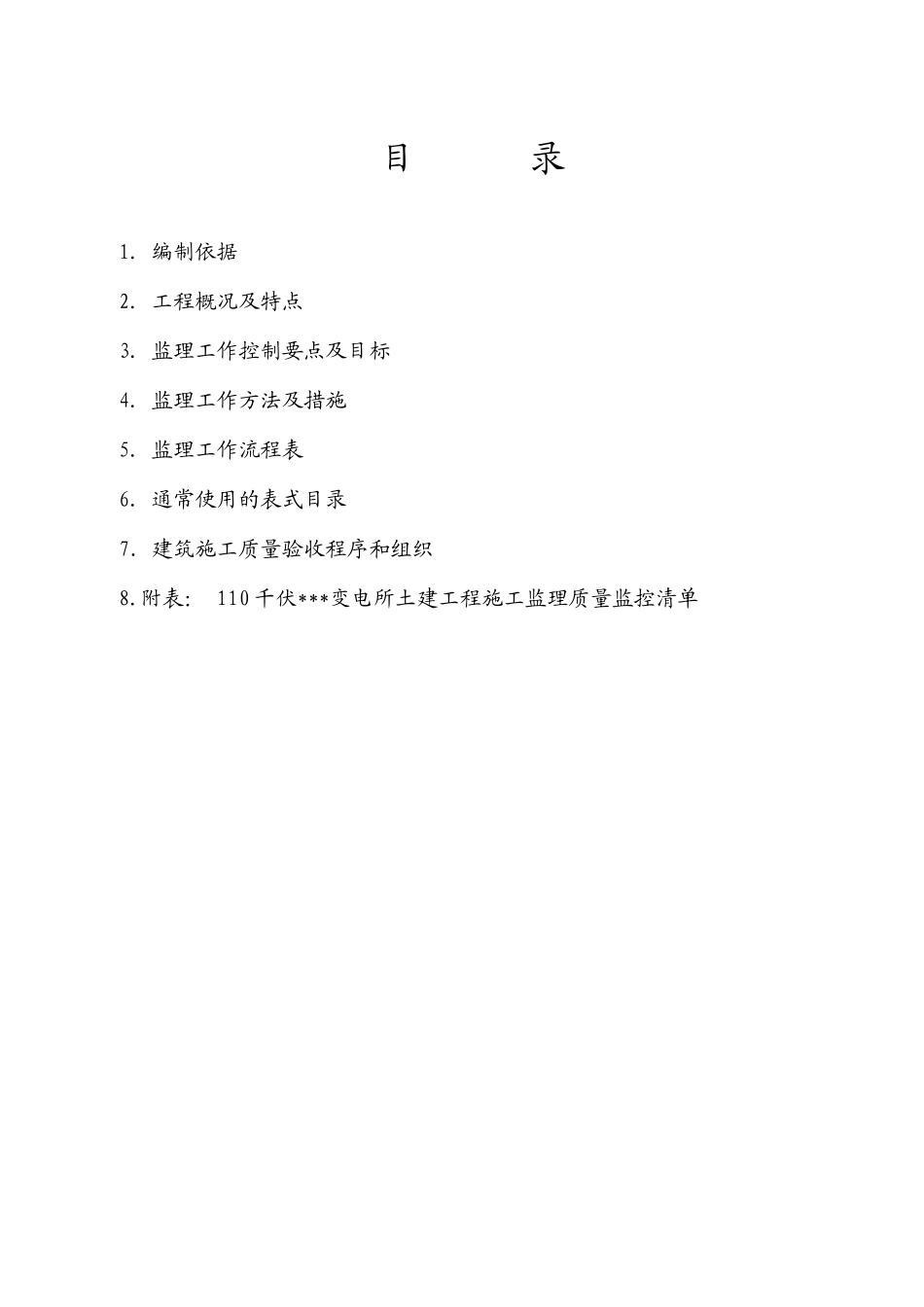

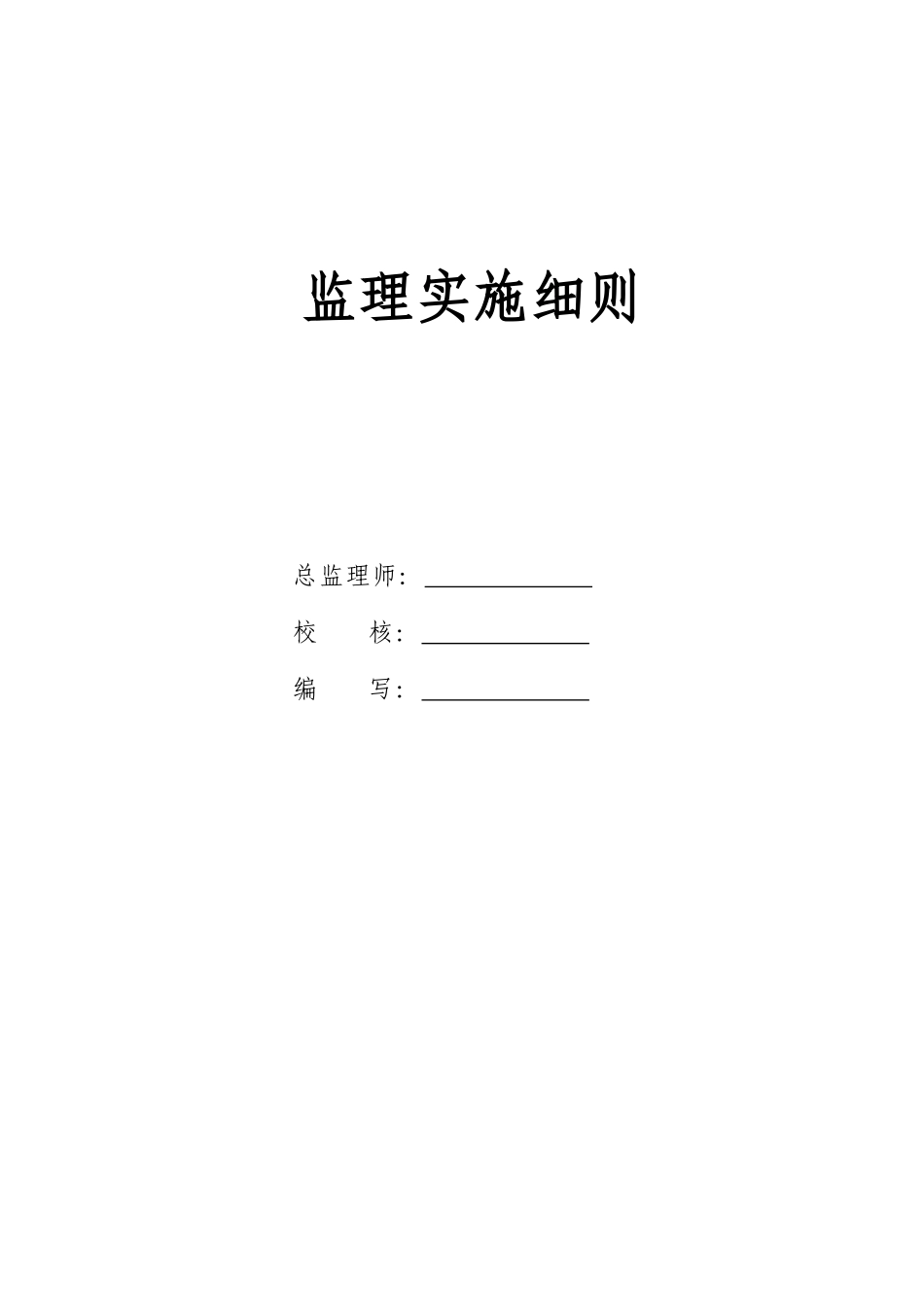

110kV**变电站土建工程监理实施细则********有限公司2010 年 11 月 110kV***变电站土建工程监理实施细则 总监理师： 校 核： 编 写： 目 录1. 编制依据2. 工程概况及特点3. 监理工作控制要点及目标4. 监理工作方法及措施5. 监理工作流程表6. 通常使用的表式目录7. 建筑施工质量验收程序和组织8.附表： 110 千伏***变电所土建工程施工监理质量监控清单一、编制依据：1、监理规划2、监理规范（GB50319-2000）3、设计文件及有关技术资料4、电力建设施工质量验收及评定规程（DL/T 5210.1—2005）5、建筑工程质量验收统一标准（GB50300-2001）6、地基与基础工程施工及验收规范（GB50202-2002）7、砼结构工程施工质量验收规范（GB50204-2002）8、砌体工程施工及验收规范（GB50203-2002）9、其它有关现行的规范、标准、国网、省公司有关行业标准及措施等10、施工组织设计工程概况及特点:2.1、工程名称：110KV**变电所工程2.2 工程地点：******2.3、建设、设计、施工、监理单位：建设单位：***供电公司设计单位：***电力勘察设计院监理单位：******有限公司土建施工单位：****建设工程有限公司电气安装单位：****电力有限公司2.4、工程简况：本期新建 110 千伏变电站，包括生产综合楼、配电装置楼和大门、围墙、所内外道路、室内外电缆沟、站内排水、构支架基础、主变基础等，建筑面积为 747.65㎡。生产综合楼的建筑和结构设计特点：生产综合楼建筑装饰建筑面积747.65㎡内墙面内墙涂料层数框架二层外墙面外墙涂料顶棚水泥压力板、涂料保护层门窗铝合金门窗、防火门屋面聚氨酯保温防水屋面楼地面环氧砂浆、PVC 地板结构形式基础C30 独立、条形钢筋混凝土基础柱C30 钢筋砼柱梁C30 钢筋砼梁板C30 现浇砼板±0.00以下墙体采用 MU15 普通砖、M10 水泥砂浆砌筑±0.00以上墙体采用 MU10P 型多孔砖、加气混凝土切块 M5 混合砂浆砌筑室内外电缆沟沟壁采用现浇钢筋砼板，部分采用砖砌，采用 MU10 机制砖，M5 水泥砂浆砌筑，。沟底在填土层或耕作土上时须挖除至老土并用碎石分层夯填至基底，沟壁沟底均采用 20 厚 1:2 防水砂浆抹面，200 厚 C20 砼压顶。室外电缆沟盖板均高出地面150㎜，电缆沟每隔 30 米设置一道沉降缝，缝内设热沥青麻丝堵塞。室外基础包括 110KV 构支架基础、主变基础、避雷针基础、污水处理装置基础等。道路做法为 200 厚二灰土底基层，300 厚二灰结石基层、300 厚 C30 混凝土路面。110...
