高精度恒流源设计(05电气况勇)初稿VIP免费

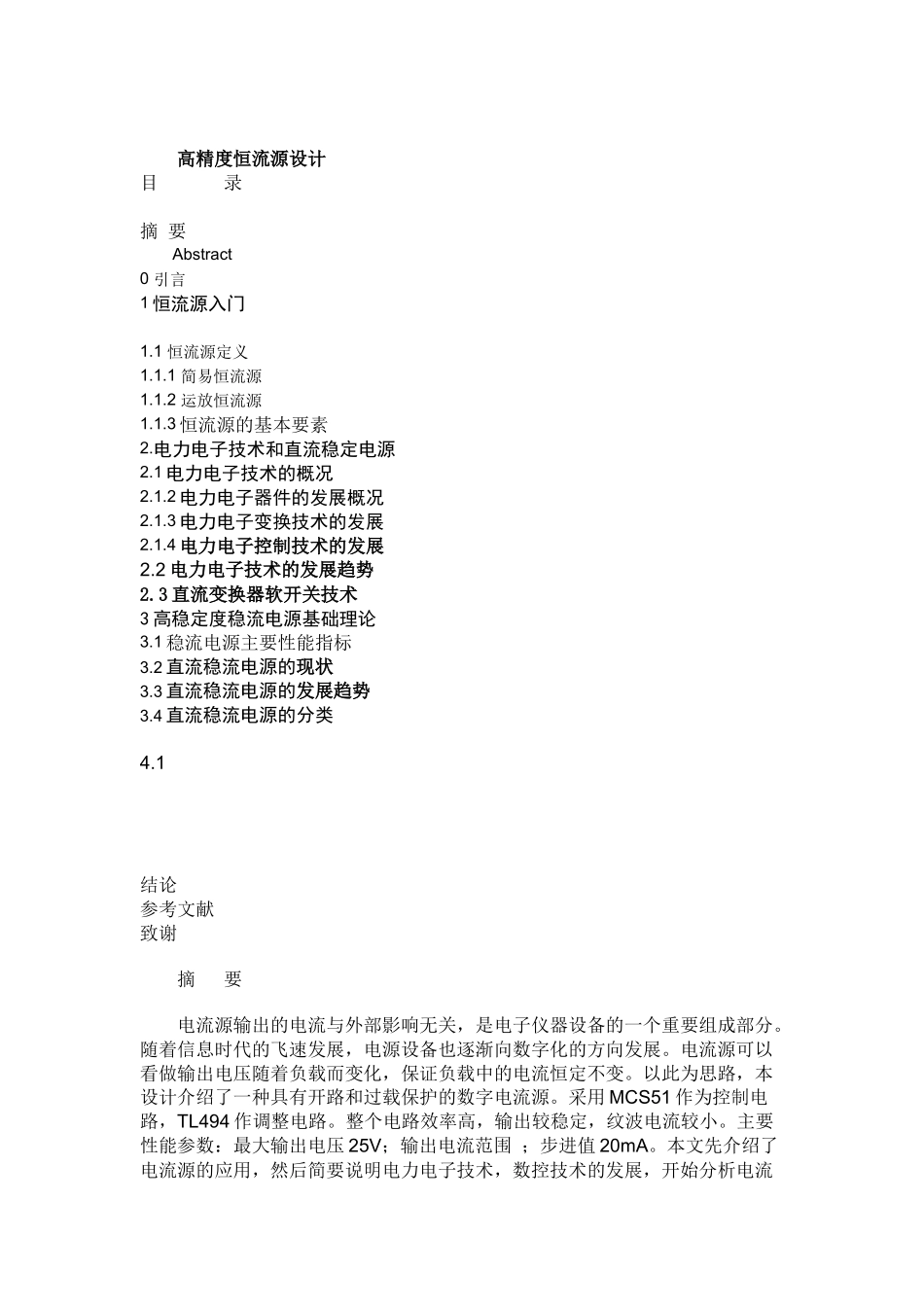

高精度恒流源设计目 录摘 要Abstract 0 引言1 恒流源入门1.1 恒流源定义1.1.1 简易恒流源1.1.2 运放恒流源1.1.3 恒流源的基本要素2.电力电子技术和直流稳定电源2.1 电力电子技术的概况2.1.2 电力电子器件的发展概况2.1.3 电力电子变换技术的发展2.1.4 电力电子控制技术的发展2.2 电力电子技术的发展趋势2.3 直流变换器软开关技术3 高稳定度稳流电源基础理论3.1 稳流电源主要性能指标3.2 直流稳流电源的现状3.3 直流稳流电源的发展趋势3.4 直流稳流电源的分类4.1结论参考文献 致谢摘 要电流源输出的电流与外部影响无关，是电子仪器设备的一个重要组成部分。随着信息时代的飞速发展，电源设备也逐渐向数字化的方向发展。电流源可以看做输出电压随着负载而变化，保证负载中的电流恒定不变。以此为思路，本设计介绍了一种具有开路和过载保护的数字电流源。采用 MCS51 作为控制电路，TL494 作调整电路。整个电路效率高，输出较稳定，纹波电流较小。主要性能参数：最大输出电压 25V；输出电流范围 ；步进值 20mA。本文先介绍了电流源的应用，然后简要说明电力电子技术，数控技术的发展，开始分析电流源的电路相应参数的计算，最后分析控制电路。其中，以控制电路的分析为重点，着重说明 MCS51 在电路中的应用。先说明硬件电路的组成，然后分析各个程序，说明控制的原理。关键字：电流源；数控；MCS51 ABSTRACTCurrents output by current source unrelated with external parts , wich is an important component of electronic equipment. With the rapid development of the information age, power equipment gradually develops in the direction of digit. Seeing output voltage with the current sources can load change, ensuring the load current constant unchanged. Taking this as a way of thinking, the design of a building and introduced a number of current Over Load Protection sources. MCS51 used as a control circuit, TL494 adjusted circuit. Entire circuit efficiency can be higher ,the exporting more stable, and the wave currents become smaller. The first introduced current source applications, and then a brief description of the power of electron...
