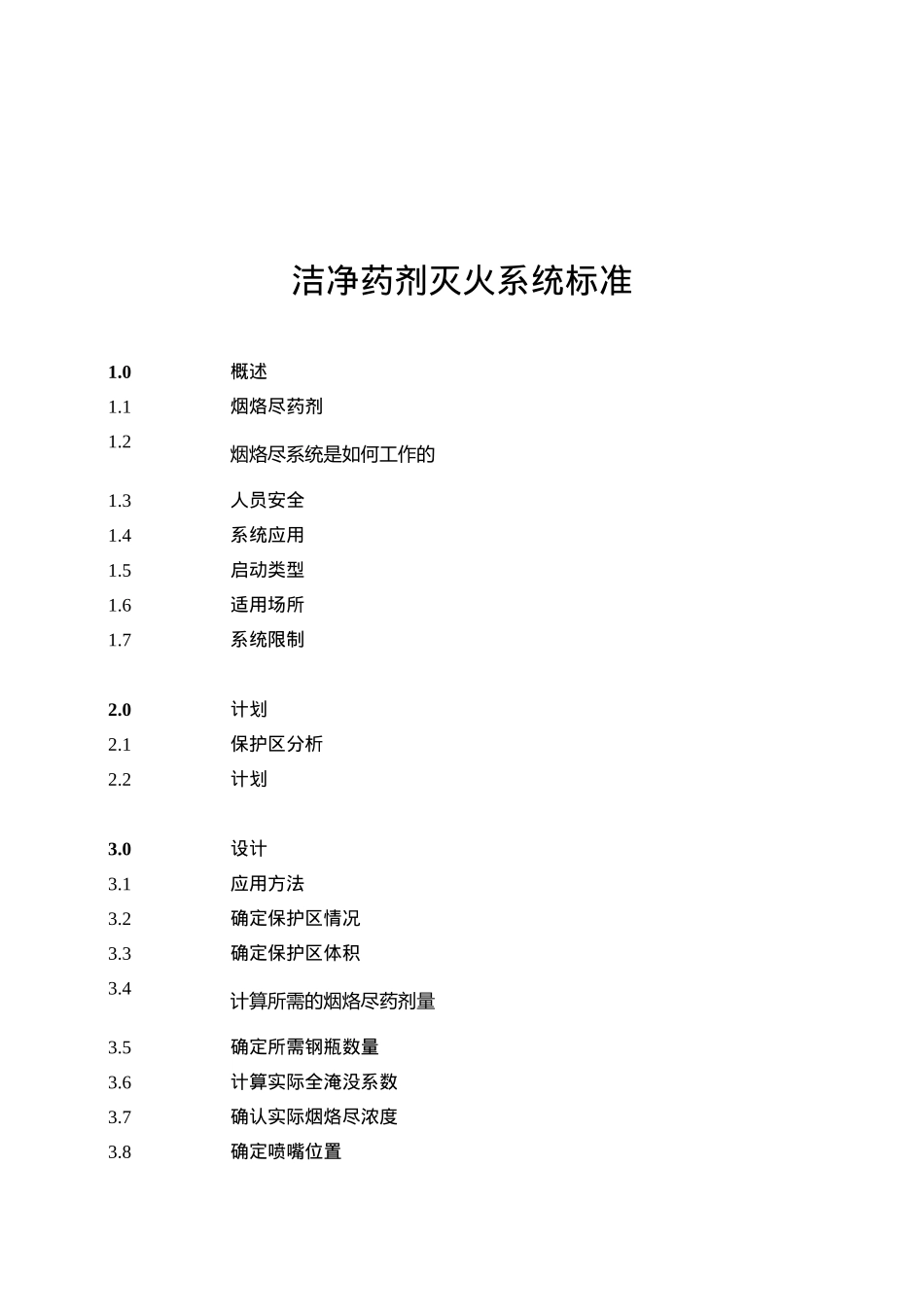

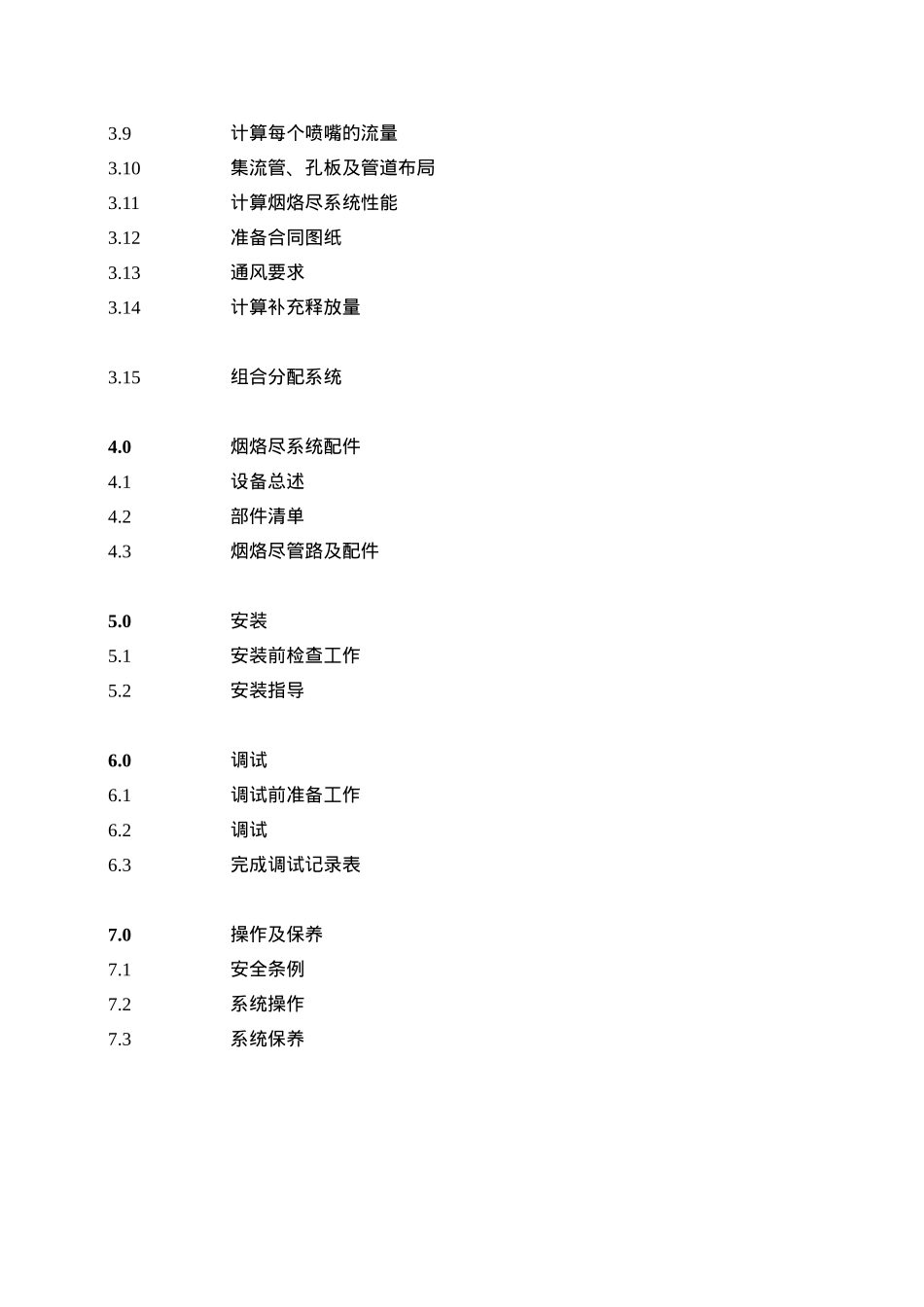

洁净药剂灭火系统标准1.0概述1.1烟烙尽药剂1.2烟烙尽系统是如何工作的1.3人员安全1.4系统应用1.5启动类型1.6适用场所1.7系统限制2.0计划2.1保护区分析2.2计划3.0设计3.1应用方法3.2确定保护区情况3.3确定保护区体积3.4计算所需的烟烙尽药剂量3.5确定所需钢瓶数量3.6计算实际全淹没系数3.7确认实际烟烙尽浓度3.8确定喷嘴位置3.9计算每个喷嘴的流量3.10集流管、孔板及管道布局3.11计算烟烙尽系统性能3.12准备合同图纸3.13通风要求3.14计算补充释放量3.15组合分配系统4.0烟烙尽系统配件4.1设备总述4.2部件清单4.3烟烙尽管路及配件5.0安装5.1安装前检查工作5.2安装指导6.0调试6.1调试前准备工作6.2调试6.3完成调试记录表7.0操作及保养7.1安全条例7.2系统操作7.3系统保养1.0 概述本手册旨在提供 TMX 烟烙尽系统在全淹没灭火应用中有关设计、安装、操作及保养的指示。所有设计需符合 NFPA2001 标准（洁净药剂灭火系统标准）烟烙尽药剂组成：氮气52%±2%氩40%±2%二氧化碳8%+0.5%/-0%最小产品纯度应符合以下压缩气体协会（CGA）的规定：G-10.1 气态氮 K 级G-11.1气液混合态氩C 级G-6.2二氧化碳G 级水含量重量最大占 0.005%1.1 烟烙尽药剂烟烙尽是一种不燃烧的混合气体，且与大多数物质不发生反应。烟烙尽药剂是自然存在的气体所组成的混合物。其成分为 52%氮、40%氩及 8%二氧化碳。对臭氧层及周围环境没有损害。烟烙尽灭火系统是通过将氧气含量降低至能抑制燃烧的程度来达到其灭火的目的。当使用烟烙尽进行灭火时，保护区内的人员仍可在氧气含量降低的情况下呼吸。如果氧气含量降低到15%，大多数可燃物质就不会燃烧。烟烙尽药剂会降低氧气含量至大约12.5%，同时增加二氧化碳的含量至约 3%。二氧化碳含量的增加会提高人的呼吸频率从而增加吸氧的能力。1.2 烟烙尽灭火系统是如何工作的。当在房间内释放烟烙尽药剂进行灭火时，空气（含少量烟烙尽药剂）被排出保护区外。表 1.1表 1.2 当在房间内释放烟烙尽药剂进行灭火时，如果只有空气被排出保护区外。490ft3空气 x 20.9%氧气=10.2%氧气510 ft3烟烙尽 x 8%二氧化碳=4.1%二氧化碳表 1.3 事实上，当在房间内释放烟烙尽药剂进行灭火时，空气和少量烟烙尽被排出保护区。600ft3空气 x 20.9%氧气=12.6%氧气400 ft3烟烙尽 x 8%二氧化碳=3.2%二氧化碳进入保护区的烟烙尽=全淹没系数=51%滞留在房间内的烟烙尽=设计浓度=40%全淹没系数 – 设计浓度=被排出的烟烙尽1.3 人员安全烟烙尽...
