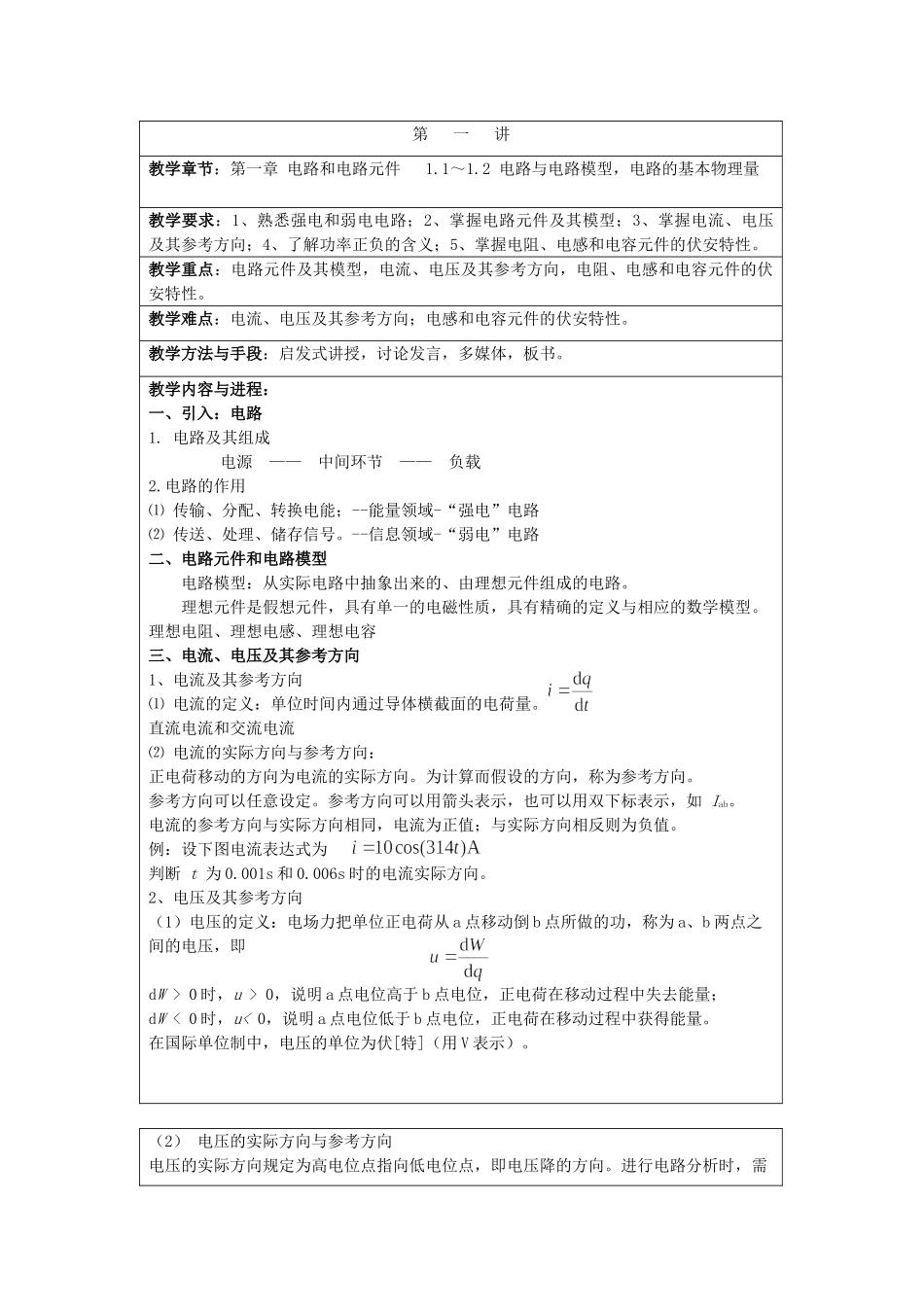

第 一 讲教学章节：第一章 电路和电路元件 1.1～1.2 电路与电路模型，电路的基本物理量教学要求：1、熟悉强电和弱电电路；2、掌握电路元件及其模型；3、掌握电流、电压及其参考方向；4、了解功率正负的含义；5、掌握电阻、电感和电容元件的伏安特性。教学重点：电路元件及其模型，电流、电压及其参考方向，电阻、电感和电容元件的伏安特性。教学难点：电流、电压及其参考方向；电感和电容元件的伏安特性。教学方法与手段：启发式讲授，讨论发言，多媒体，板书。教学内容与进程：一、引入：电路1. 电路及其组成电源 —— 中间环节 —— 负载2.电路的作用⑴ 传输、分配、转换电能；--能量领域-“强电”电路⑵ 传送、处理、储存信号。--信息领域-“弱电”电路二、电路元件和电路模型电路模型：从实际电路中抽象出来的、由理想元件组成的电路。理想元件是假想元件，具有单一的电磁性质，具有精确的定义与相应的数学模型。理想电阻、理想电感、理想电容三、电流、电压及其参考方向1、电流及其参考方向⑴ 电流的定义：单位时间内通过导体横截面的电荷量。直流电流和交流电流⑵ 电流的实际方向与参考方向：正电荷移动的方向为电流的实际方向。为计算而假设的方向，称为参考方向。参考方向可以任意设定。参考方向可以用箭头表示，也可以用双下标表示，如 Iab。电流的参考方向与实际方向相同，电流为正值；与实际方向相反则为负值。例：设下图电流表达式为判断 t 为 0.001s 和 0.006s 时的电流实际方向。2、电压及其参考方向（1）电压的定义：电场力把单位正电荷从 a 点移动倒 b 点所做的功，称为 a、b 两点之间的电压，即dW > 0 时，u > 0，说明 a 点电位高于 b 点电位，正电荷在移动过程中失去能量；dW < 0 时，u< 0，说明 a 点电位低于 b 点电位，正电荷在移动过程中获得能量。在国际单位制中，电压的单位为伏[特]（用 V 表示）。（2） 电压的实际方向与参考方向电压的实际方向规定为高电位点指向低电位点，即电压降的方向。进行电路分析时，需要设置电压的参考方向。参考方向可以用正负极性表示，也可以用双下标表示，如 uab。实际方向与参考方向相同电压为正值，反之为负值。（3）关联参考方向与非关联参考方向若未说明，电压电流均为关联参考方向。（4）电位在电路中任选一点作为参考点，该点电位为零。电路中任意一点的电位就是该点到参考点的电压，并设参考点为电压的参考负极。两点之间的电压就是...
