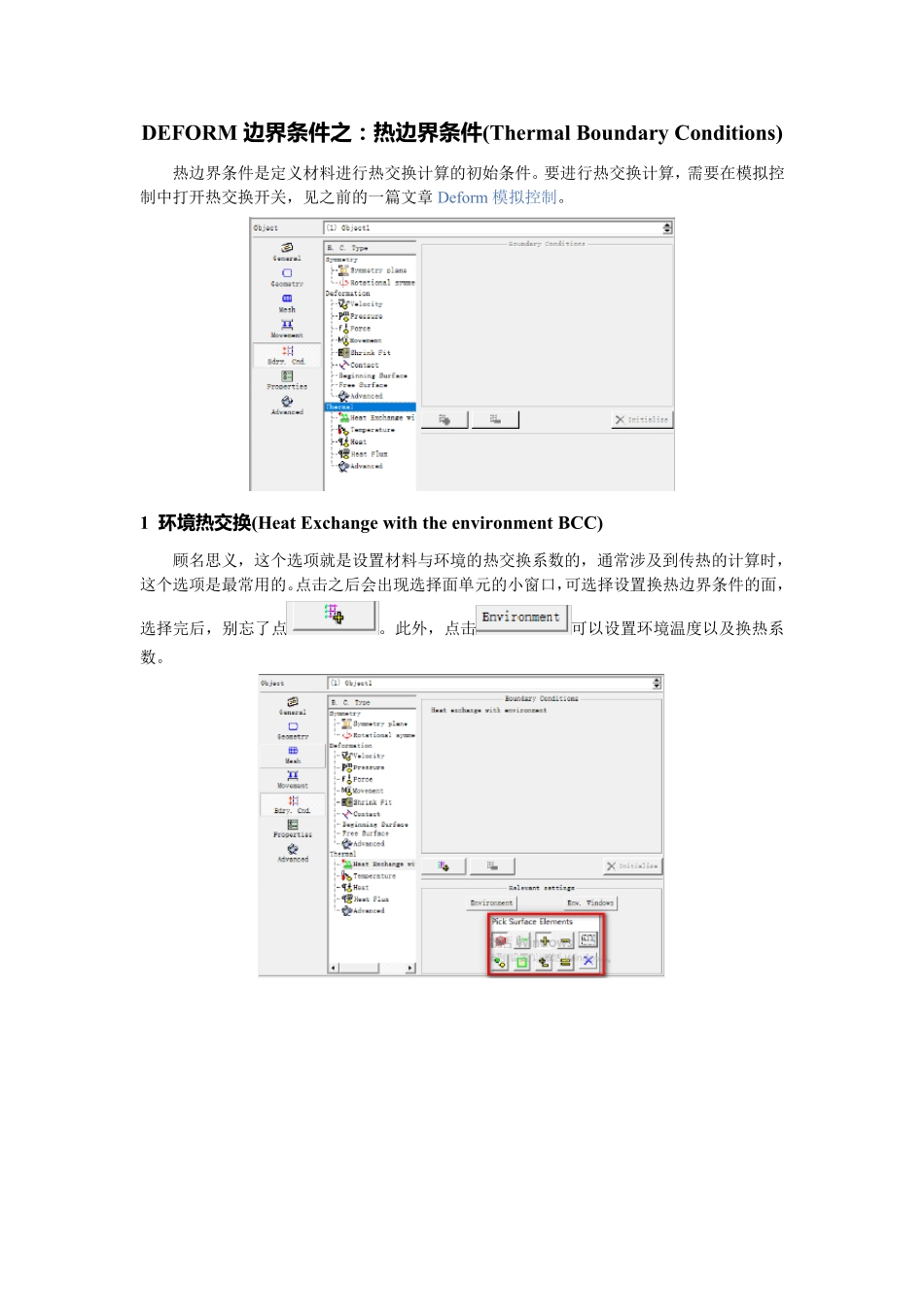

DEFORM边界条件:热边界条件(Thermal Boundary Conditions)_第1页
1/6

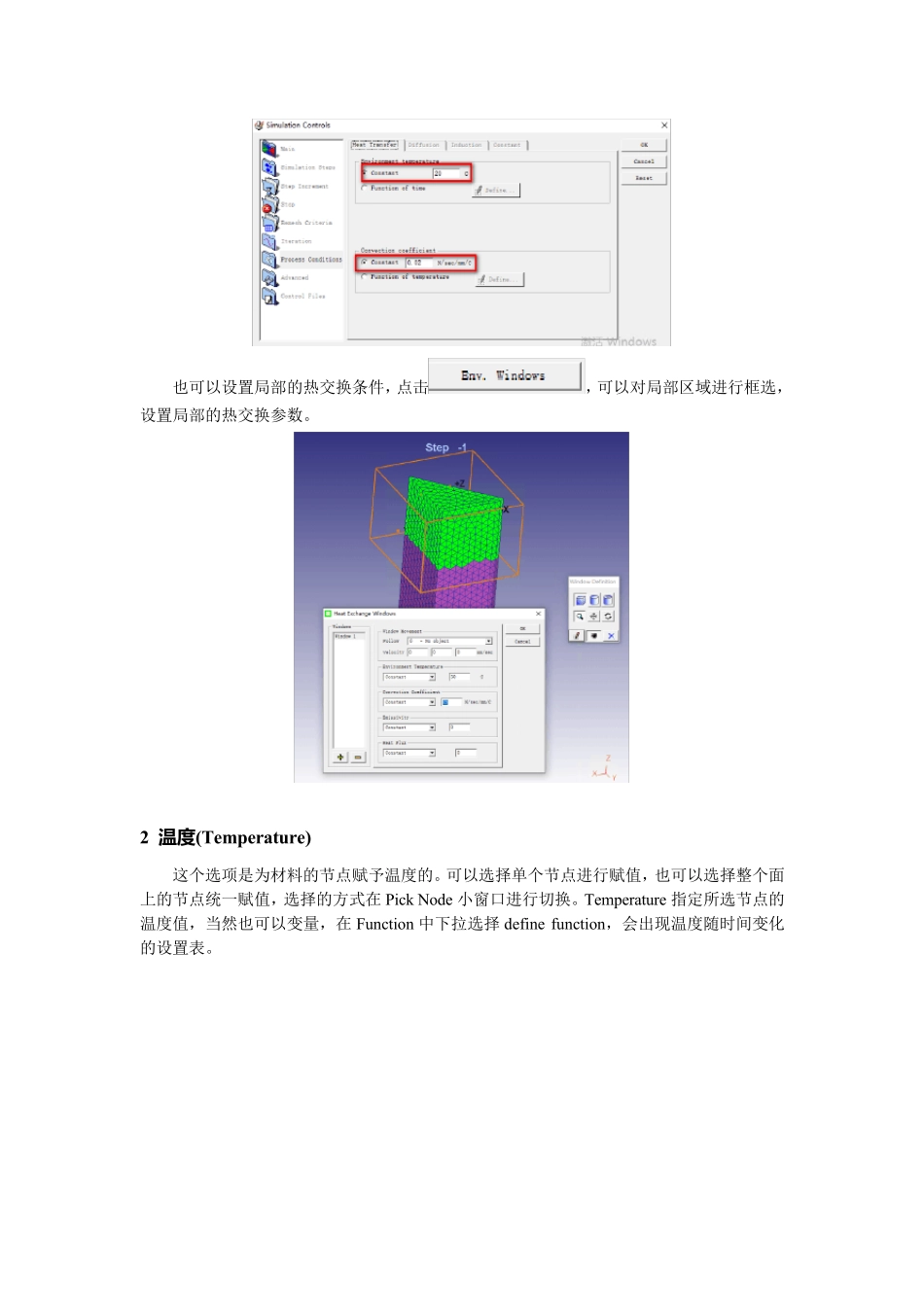

DEFORM边界条件:热边界条件(Thermal Boundary Conditions)_第2页
2/6

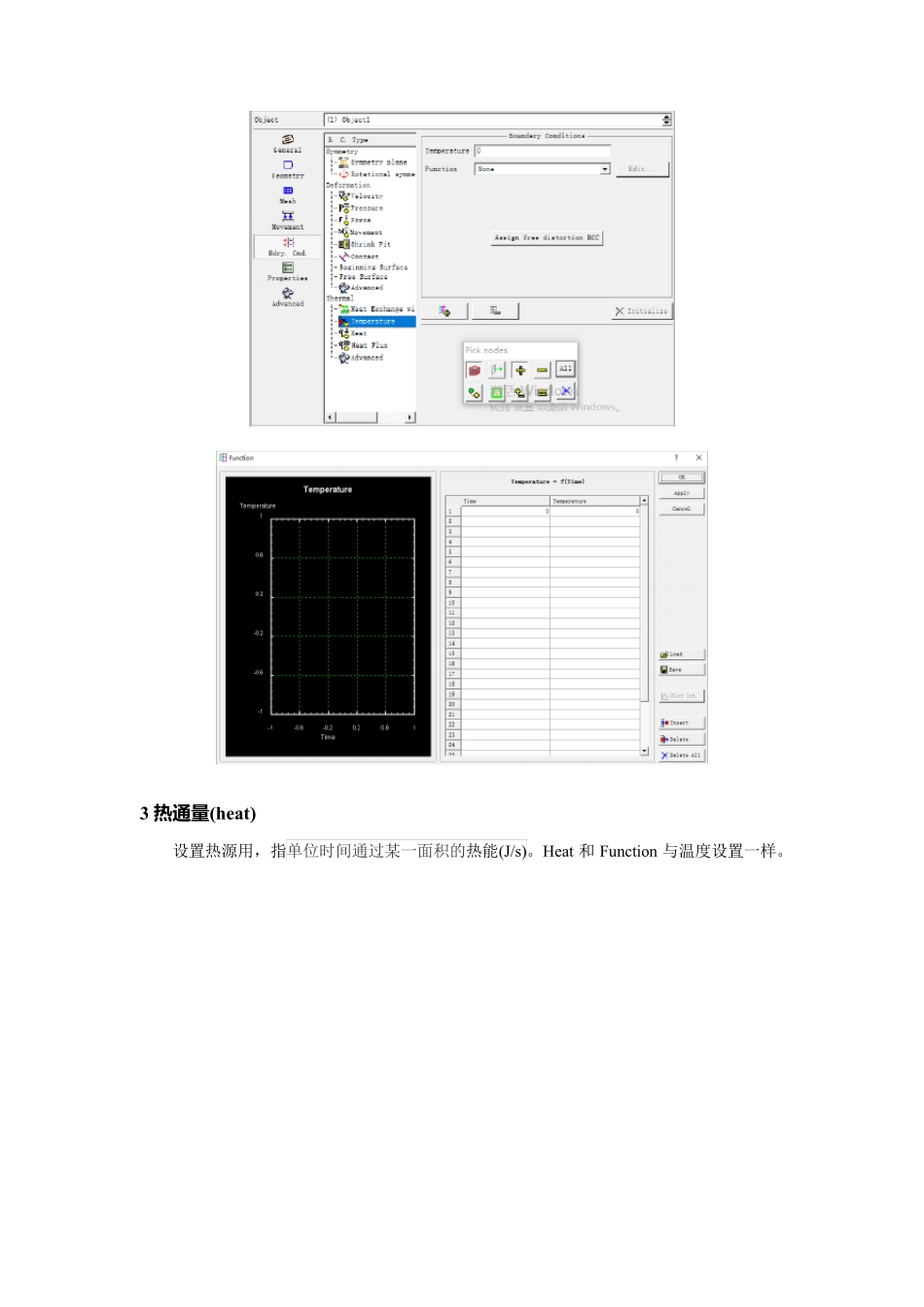

DEFORM边界条件:热边界条件(Thermal Boundary Conditions)_第3页
3/6
DEFORM 边 界 条 件 之: 热 边 界 条 件 (Thermal Boundary Conditions) 热边界条件是定义材料进行热交换计算的初始条件。要进行热交换计算,需要在模拟控制中打开热交换开关,见之前的一篇文章Deform 模拟控制。 1 环 境 热 交 换 (Heat Exchange with the environment BCC) 顾名思义,这个选项就是设置材料与环境的热交换系数的,通常涉及到传热的计算时,这个选项是最常用的。点击之后会出现选择面单元的小窗口,可选择设置换热边界条件的面,选择完后,别忘了点。此外,点击可以设置环境温度以及换热系数。 也可以设置局部的热交换条件,点击,可以对局部区域进行框选,设置局部的热交换参数。 2 温 度(Temperature) 这个选项是为材料的节点赋予温度的。可以选择单个节点进行赋值,也可以选择整个面上的节点统一赋值,选择的方式在Pick Node 小窗口进行切换。Temperature 指定所选节点的温度值,当然也可以变量,在Function 中下拉选择define function,会出现温度随时间变化的设置表。 3 热通 量 (heat) 设置热源用,指单位时间通过某一面积的热能(J/s)。Heat 和Function 与温度设置一样。 4 热 流 密 度 (heat flux ) 与热通量类似,只是除以了一个面积 (指通过单位面积的热通量 (J/s/m2))。Heat flux 和Function 设置同温度设置一样。 5 更 多(Advanced) Adv anced 选项提供了更灵活的多种边界条件。用户可以指定用户子程序号或局部传热定义边界条件。如果用户要指定子程序,则应指定子程序编号。指定的子程序编号将与边界条件所对应的子程序相对应。如果例程编号保留为0,则用户可以定义局部边界条件,在该条件下,需要指定环境温度,对流系数,辐射率和热流密度等条件。这四个变量都可以定义为常量或时间的函数。这个选项可以定义多个条件,每个条件对应一个Definition No. Definition 1: Definition 2: Definition 3:
