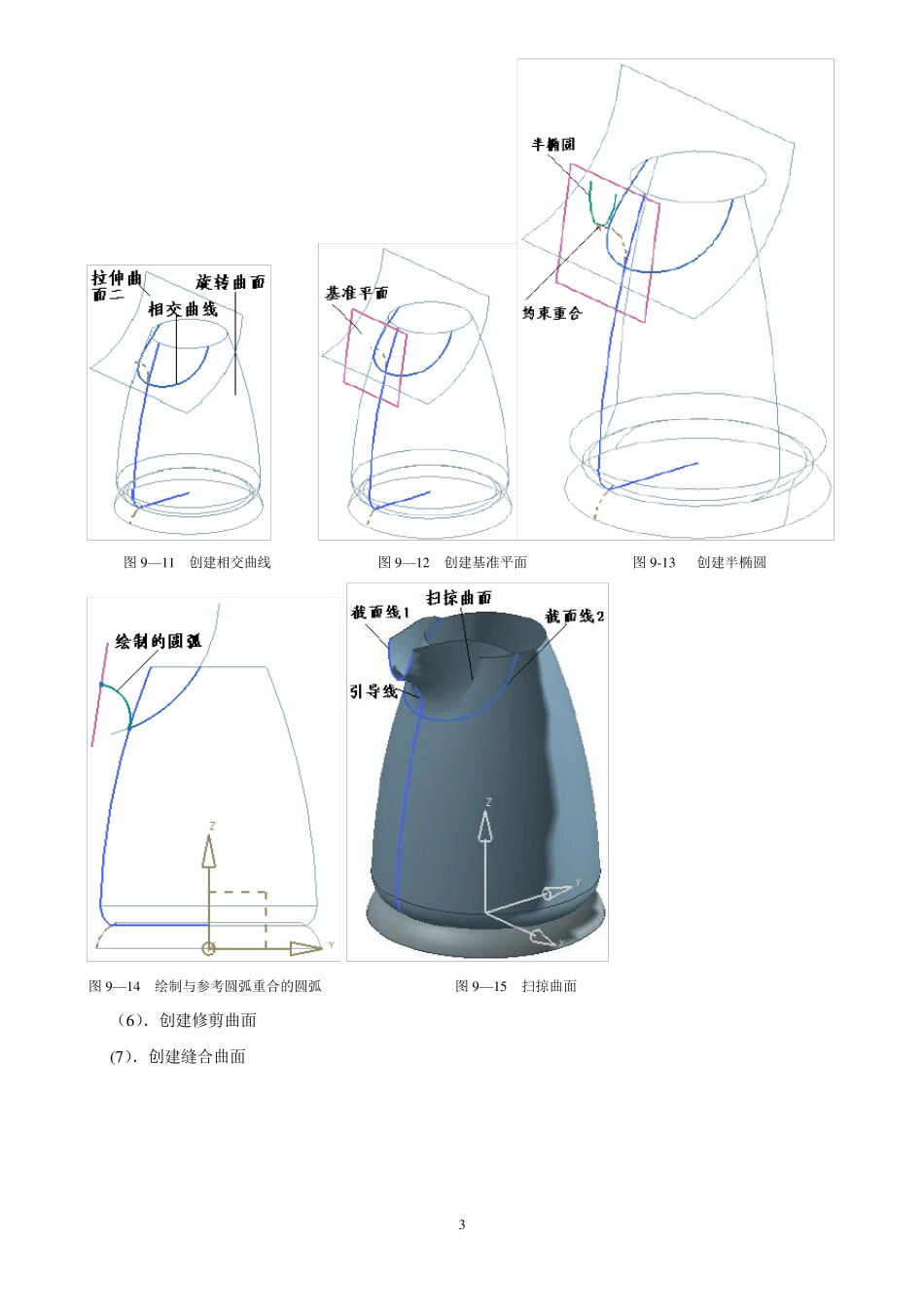

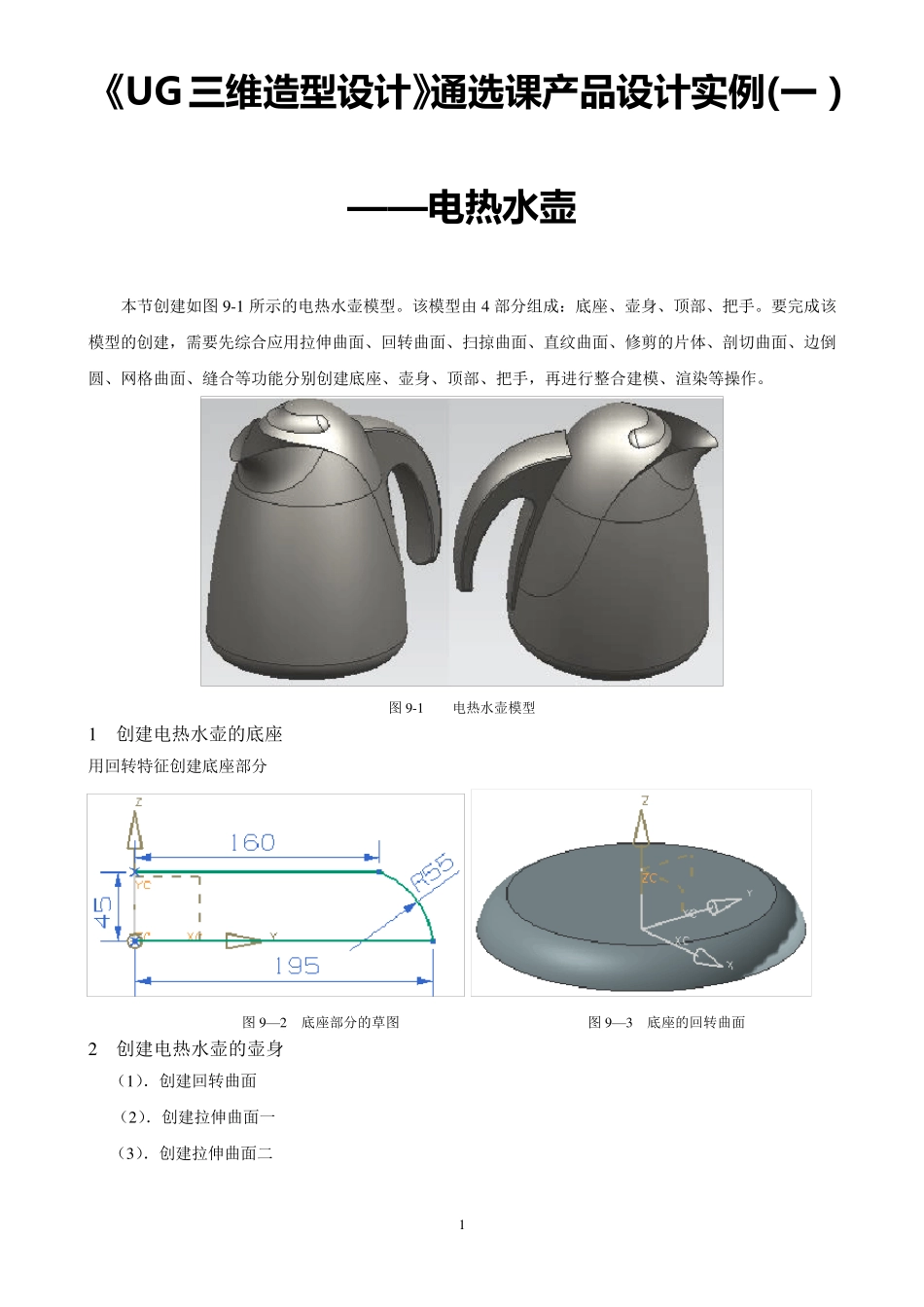

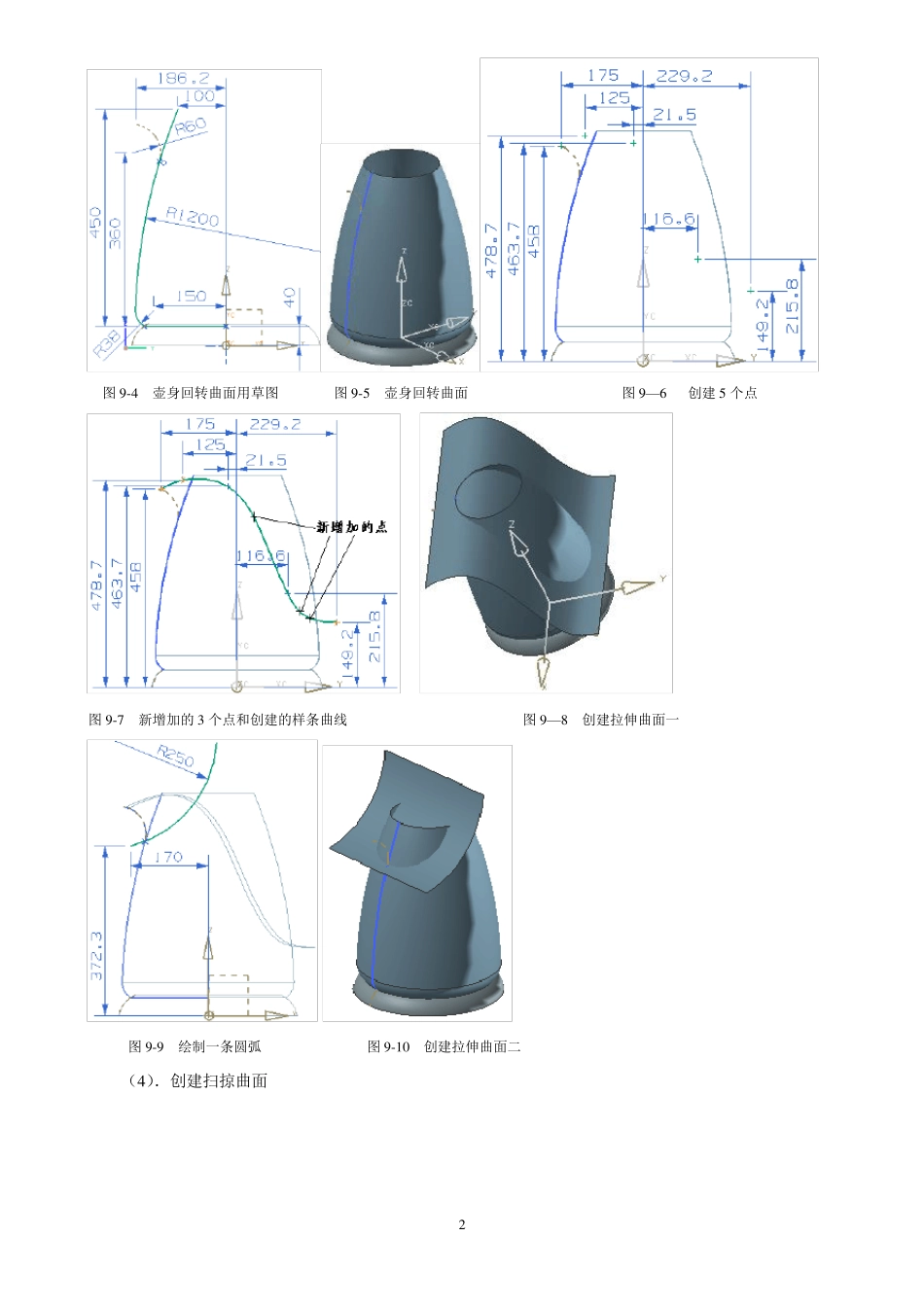

1 《UG三 维 造 型 设 计 》通 选 课 产 品 设 计 实 例 (一 ）——电 热 水 壶 本节创建如图9-1 所示的电热水壶模型。该模型由4 部分组成：底座、壶身、顶部、把手。要完成该模型的创建，需要先综合应用拉伸曲面、回转曲面、扫掠曲面、直纹曲面、修剪的片体、剖切曲面、边倒圆、网格曲面、缝合等功能分别创建底座、壶身、顶部、把手，再进行整合建模、渲染等操作。 图9-1 电热水壶模型 1 创建电热水壶的底座 用回转特征创建底座部分 图9—2 底座部分的草图 图9—3 底座的回转曲面 2 创建电热水壶的壶身 （1）．创建回转曲面 （2）．创建拉伸曲面一 （3）．创建拉伸曲面二 2 图9-4 壶身回转曲面用草图 图9-5 壶身回转曲面 图9—6 创建5 个点 图9-7 新增加的3 个点和创建的样条曲线 图9—8 创建拉伸曲面一 图9-9 绘制一条圆弧 图9-10 创建拉伸曲面二 （4）．创建扫掠曲面 3 图9—11 创建相交曲线 图9—12 创建基准平面 图9-13 创建半椭圆 图9—14 绘制与参考圆弧重合的圆弧 图9—15 扫掠曲面 （6）．创建修剪曲面 (7）．创建缝合曲面 4 图9-16 创建的延伸曲面 图9—17 创建的修剪曲面一 图9—18 创建的修剪曲面二 图9—19 将两个修剪曲面缝合为整体 3 创建电热水壶的顶部 （1）． 创建修剪曲面 5 图9—20 创建的基准平面 图9—21 修剪后的壶身 （2）．创建回转曲面 图9—22 创建相交曲线 图9—23 创建直线和2 个点 图9-24 创建的样条曲线 （3)．创建拉伸曲面 图9-25 创建的回转曲面 图9-26 创建2 条直线 6 图9—27 绘制2 条参考直线和4 条圆弧 图9-28 创建拉伸曲面 (4）．创建修剪曲面 (5）．创建剖切曲面 （6）．创建网格曲面 （7）．创建缝合曲面 图9-29 修剪后的旋转曲面 图9—30 创建的剖切曲面 7 图9—31 选择主曲线、交叉曲线和约束曲面 图9-32 创建左右两个网格曲面 4 创建电热水壶的提手 （1）．创建直纹曲面 (2)．镜像直纹曲面 图9-33 创建2 条直线 图9-34 创建直纹曲面 图9-35 镜像直纹曲面 （3)．创建拉伸曲面一 图9-36 绘制水平参考直线 图9—37 绘制两条圆弧 8 图9-38 绘制两条水平直线和两个点 图9—39 绘制样条曲线 图9—40 绘制相切圆弧 图9—41 绘制样条曲线 （4）．创建修剪曲面一 (5)．创建剖切曲面一 （6）．创建剖切曲面二 9 图9—42 创建拉伸曲面 图9-43 修剪后...
