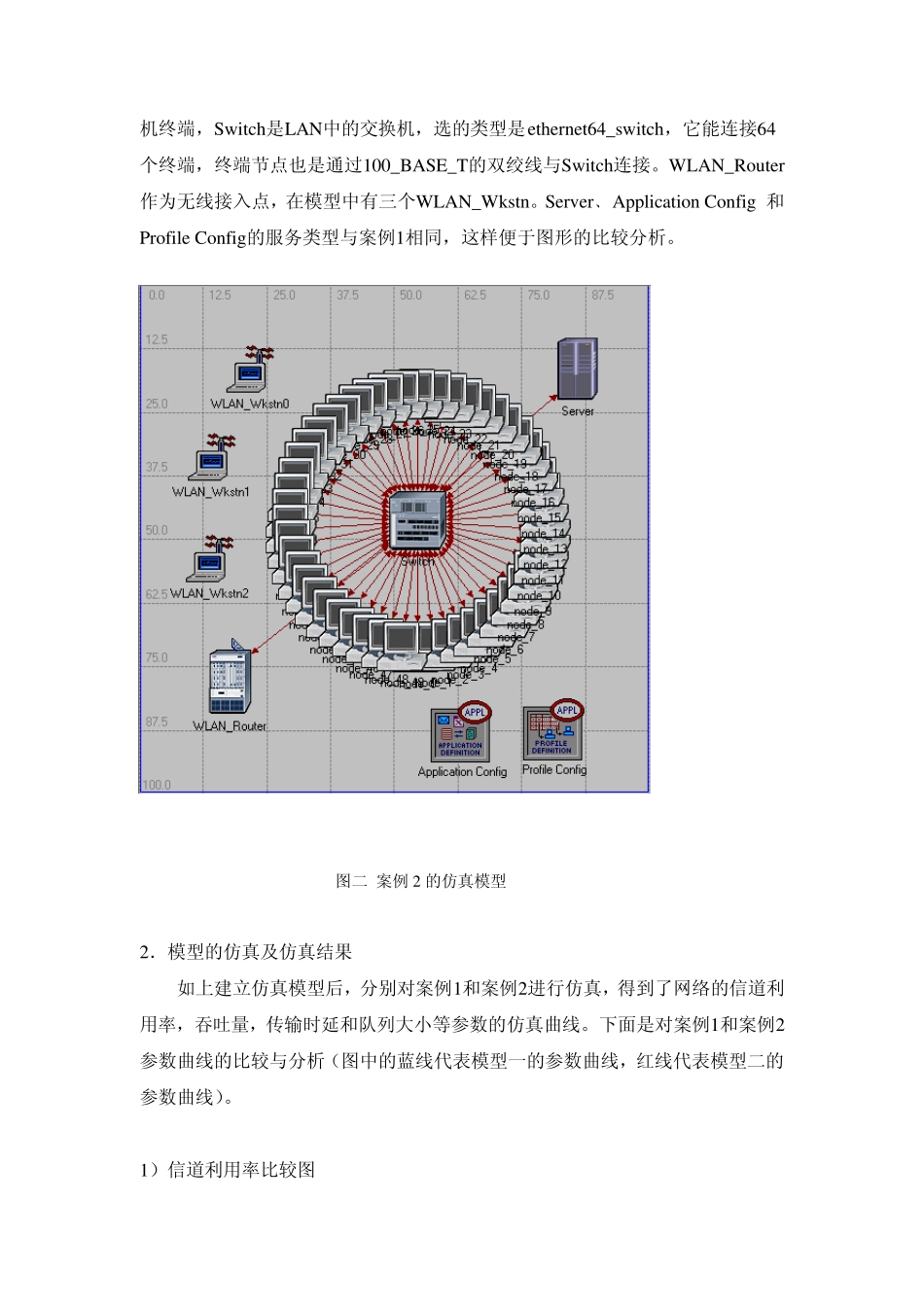

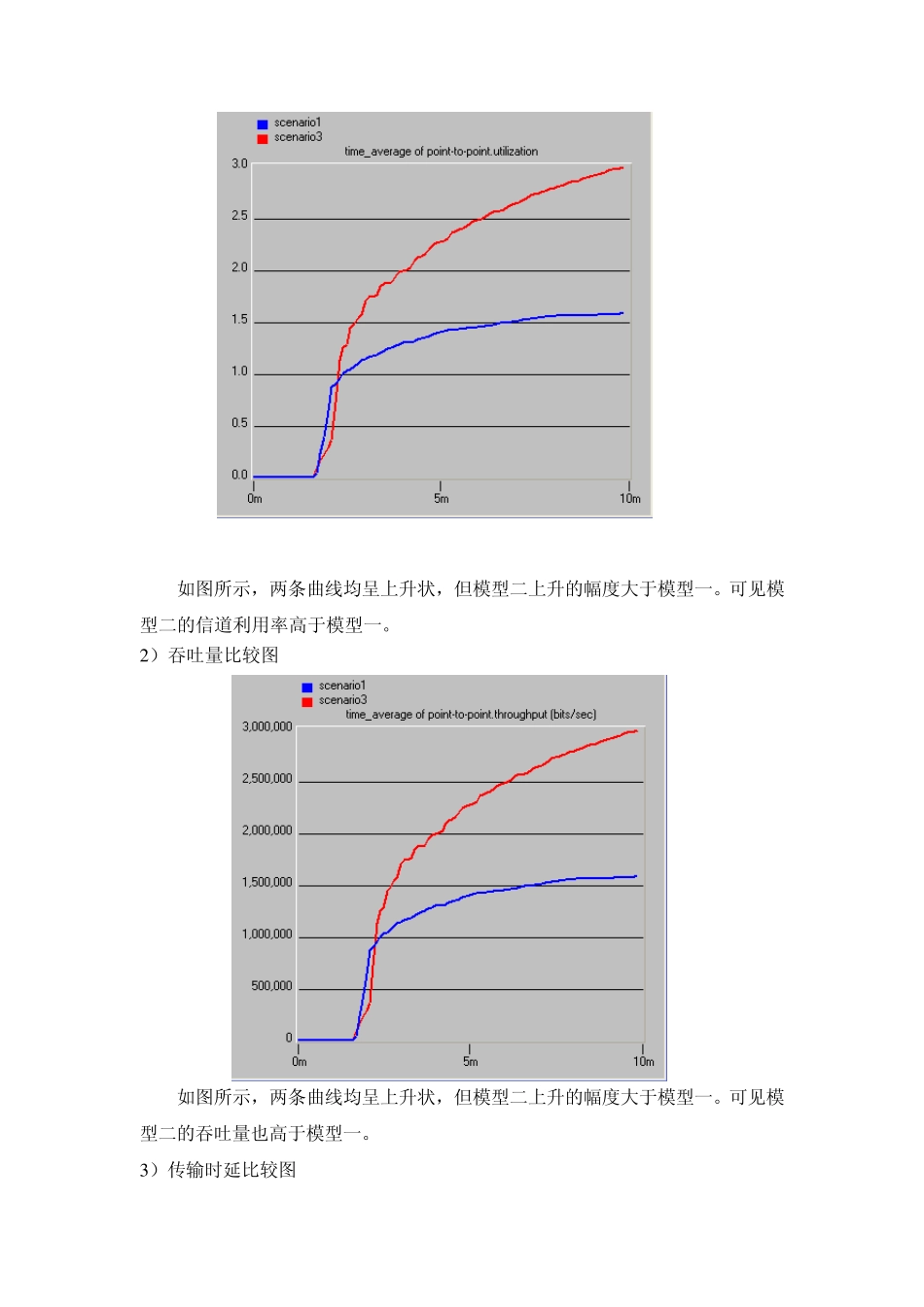

OPNET 网络仿真软件使用实例 一﹑仿真案例： 1．某个小公司现有职员10 人，每个职员的计算机采用100 Mb/s 集线器(HUB)的方式连接到一台服务器上。请你采用指定的仿真软件(推荐使用OPNET 或者ns2)，对于以上的具体环境(自己选定集线器和服务器的型号)，进行网络性能的仿真，给出网络的信道利用率、吞吐量、传输时延、排队延迟(qu eu ing delay )等参数的仿真曲线，并对结果进行分析。 2．如果公司的用户数增加到50 人，网络改用交换机的方式连接，并且增加 二﹑仿真过程 1．仿真模型的建立 案例1的仿真模型如图一所示。图中的node0至node9表示10个职员的计算机终端，LAN中的集线器(HUB)采用了ethernet16_hu b；终端节点通过100_BASE_T的双绞线与HUB连接。Serv er是LAN中的服务器。Application Config描述了LAN中存在的服务应用的类型，Profile Config定义了客户机可以使用的服务类型，服务类型均定义为三种：Database，E－mail和FTP。 图一 案例1 的仿真模型 案例2的仿真模型如图二所示。图中的node0至node49表示了50个职员的计算机终端，Sw itch是LAN中的交换机，选的类型是ethernet64_sw itch，它能连接64个终端，终端节点也是通过100_BASE_T的双绞线与Sw itch连接。WLAN_Router作为无线接入点，在模型中有三个WLAN_Wkstn。Server﹑Application Config 和Profile Config的服务类型与案例1相同，这样便于图形的比较分析。 图二 案例 2 的仿真模型 2．模型的仿真及仿真结果 如上建立仿真模型后，分别对案例1和案例2进行仿真，得到了网络的信道利用率，吞吐量，传输时延和队列大小等参数的仿真曲线。下面是对案例1和案例2参数曲线的比较与分析（图中的蓝线代表模型一的参数曲线，红线代表模型二的参数曲线）。 1）信道利用率比较图 如图所示，两条曲线均呈上升状，但模型二上升的幅度大于模型一。可见模型二的信道利用率高于模型一。 2 ）吞吐量比较图 如图所示，两条曲线均呈上升状，但模型二上升的幅度大于模型一。可见模型二的吞吐量也高于模型一。 3 ）传输时延比较图 如图所示，模型二的曲线有一个尖峰，并迅速下降。模型一的曲线先下降，之后趋于水平。总的来看模型二的时延大于模型一。 4 ）队列时延比较图 如图所示，模型一的队列时延先上升后缓慢下降，模型二的是先急速下降再上升。总的看来，模型二的队列时延大于模型一。 5 ）无线接入点与交换机间信道利用率图（双向的） 上图为由无...
