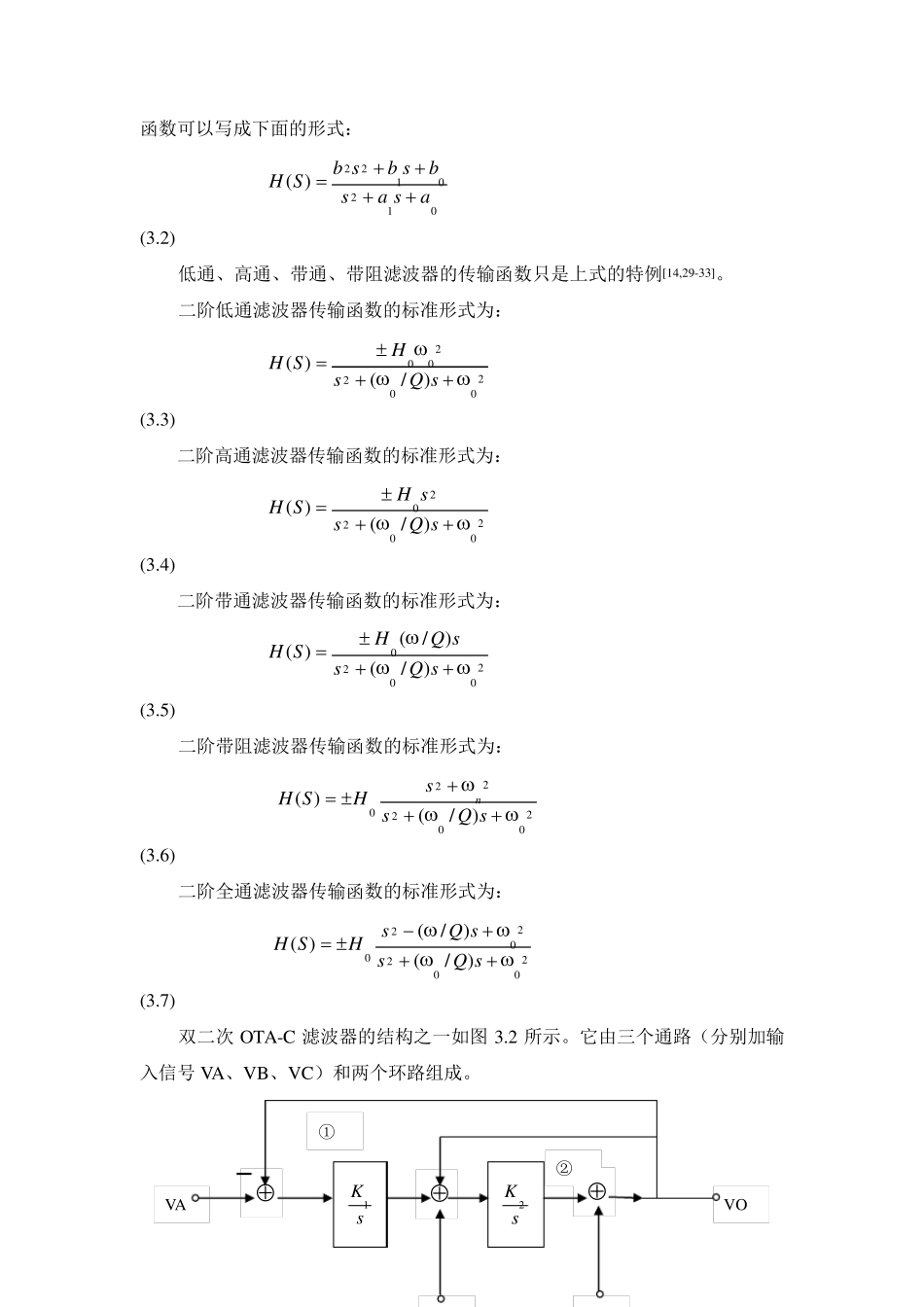

3.1 Mu ltisim 元件库中 OTA 模块的创建 3.1.1 Mu ltisim 简介 Mu ltisim 10 是加拿大Interactiv e Image Technologies 公司推出的Mu ltisim 版本，是该公司电子线路仿真软件EWB（Electronics Workbench,虚拟电子工作台）的升级版。 Mu ltisim 10 用软件的方法虚拟电子与电工元器件，虚拟电子与电工仪器和仪表，实现“软件即元器件”和“软件即仪器”。Mu ltisim 10 是一个原理电路设计、电路功能测试的虚拟仿真软件。 Mu ltisim 10 的虚拟测试仪器仪表种类齐全，有一般实验用的通用仪器，如万用表、函数信号发生器、双踪示波器、直流电源；还有一般实验室少有或没有的仪器，如波特图仪、字信号发生器、逻辑分析仪、逻辑转换器、失真仪、频谱分析仪和网络分析仪。 Mu ltisim 10 具有较为详细的电路分析功能，可以完成电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析、离散傅立叶分析、电路零极点分析、交直流灵敏度分析等电路分析方法，以帮助设计人员分析电路的性能。 Mu ltisim 10 可以设计、测试和演示各种电子电路，包括电工电路、模拟电路、数字电路、射频电路、及部分微机接口电路等。可以对被仿真的电路中的元器件设置各种故障，如开路、短路和不同程度的漏电等，从而观察不同故障情况下的电路工作状况。在进行仿真的同时，软件还可以存储测试点的所有数据，列出被仿真电路的所有元器件清单，以及存储测试仪器的工作状态、显示波形和具体数据等。 利用Mu ltisim 10 可以实现计算机仿真设计与虚拟试验，与传统的电子电路设计与实验方法相比，具有如下特点：设计与实验可以同步进行，可以边设计边试验，修改调试方便；设计和实验用的元器件及测试仪器仪表齐全，可以完成各种类型的电路设计与实验；可方便的对电路参数进行测试和分析；可直接打印输出实验数据、测试参数、曲线和电路原理图；实验中不消耗实际的元器件，实验所需元器件的种类和数量不受限制，实验成本低，实验速度快，效率高；设计和实验成功的电路可以直接在产品中使用[28]。 本设计结合Mu ltisim 10 对二阶有源滤波器进行了电路的设计和仿真，加深了对电子电路设计的理解，方便了应用。 3.1.2 OTA 模块的创建 Mu ltisim 为设计、仿真和布局完整的印刷电路板提供了一个集成的平台。高度灵活的数据库管理程序，使得为自定义原理图符号添加新的Spice 仿真模型变得十分方便...
