PA8000NT CNC 调试手册 1 第一章 调试人员参考 概 此手册供开放式架构数控系统PA8000NT CNC的调试人员参考使用,调试人员在调试机床之前请仔细阅读本手册
手册中将介绍如何安装系统以及利用系统中自带的机床参数调试工具MP Tool对机床进行调试,同时以松下伺服为例简单介绍数控系统PA8000NT CNC与伺服的连线
为了使手册更加通俗易懂,手册中不包括可选功能的介绍,用户可向机床制造商索取专门的介绍资料
希望调试人员能通过对本手册的阅读更快地熟练安装调试PA8000NT CNC 数控系统
PA8000NT CNC 调试手册 2 第二章 系统的安装 2

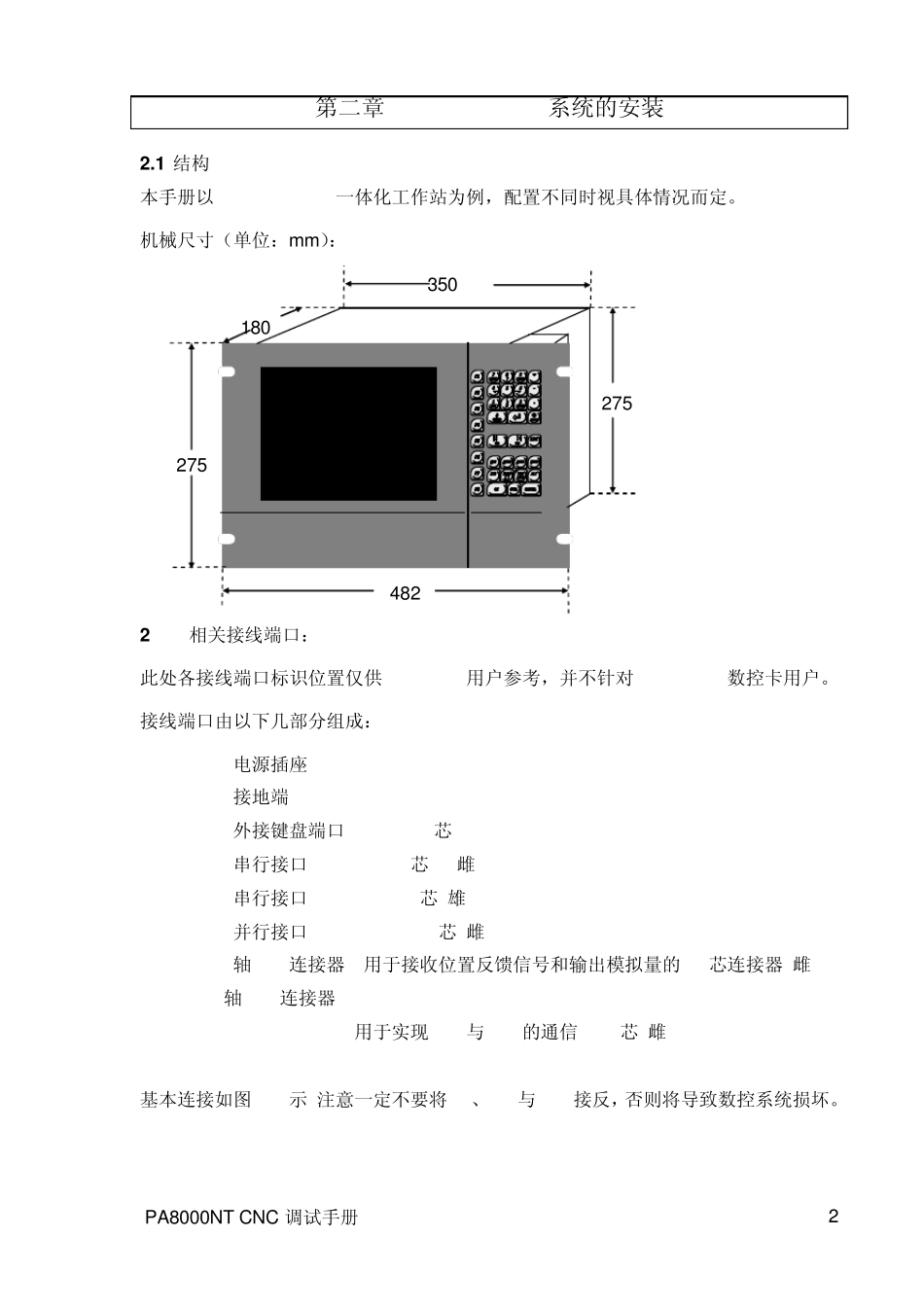

1 结构 本手册以PA8000NT CNC一体化工作站为例,配置不同时视具体情况而定
机械尺寸(单位:m m ): 350 180 275 275 482 2
2 相关接线端口: 此处各接线端口标识位置仅供PA8000NT用户参考,并不针对PA ENGINE数控卡用户
接线端口由以下几部分组成: 1) X1 电源插座 2) X2 接地端 3) X3 外接键盘端口 5芯 4) X5 串行接口 COM1 9 芯 (雌) 5) X6 串行接口 COM2 25 芯(雄) 6) X7 并行接口 LPT1 25 芯(雌) 7) X9 轴1-4连接器 用于接收位置反馈信号和输出模拟量的50芯连接器(雌) 8) X10 轴5-8连接器 9)X13 SUPER BUS 用于实现CNC与PLC的通信 50芯(雌) 基本连接如图2
1 示,注意一定不要将X9、X10与X13接反,否则将导致数控系统损坏

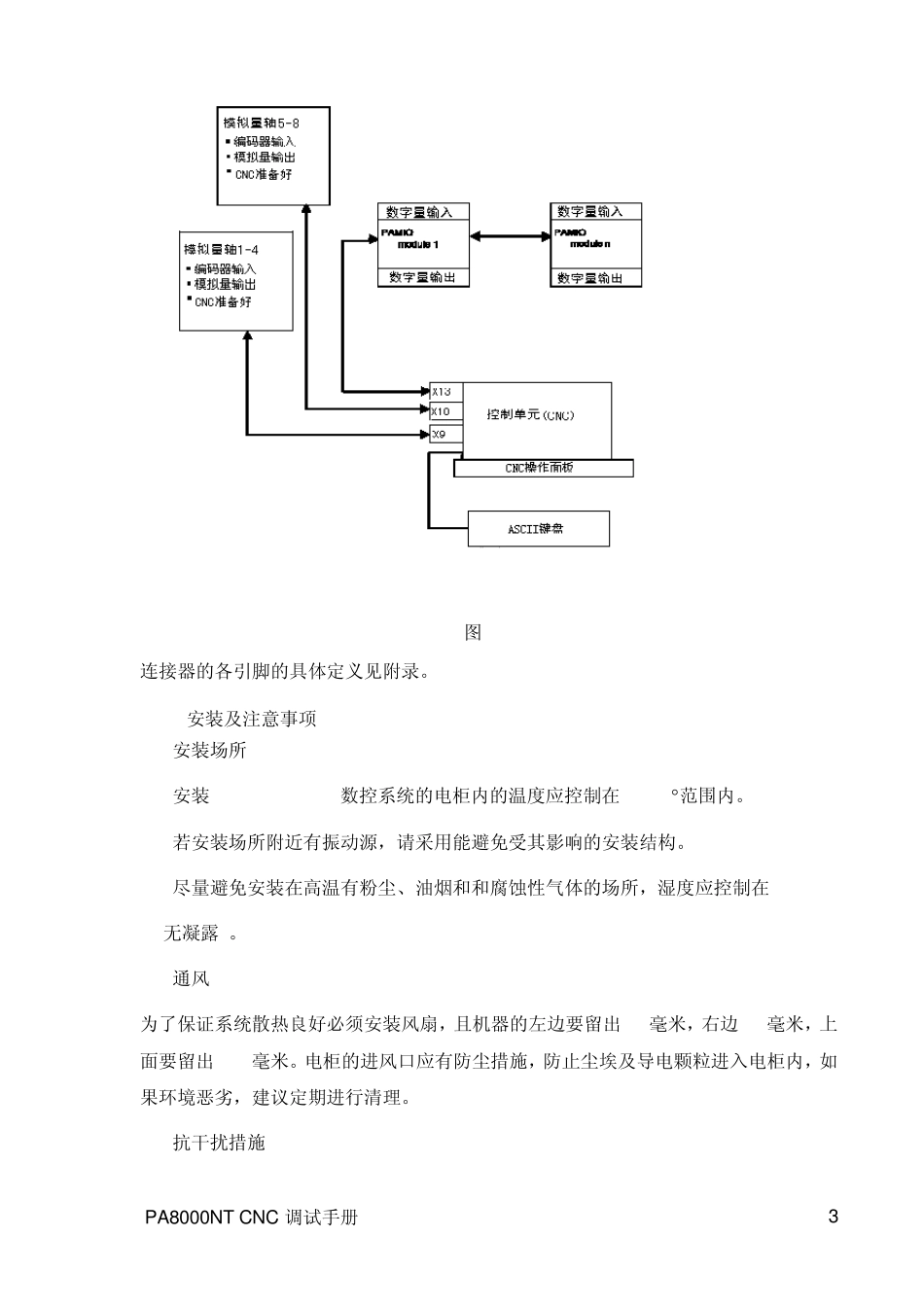

PA8000NT CNC 调试手册 3 图2
1 连接器的各引脚的具体定义见附录
3 安装及注意事项 1
安装场所 1)安装PA 8000 NT NC数控系统的电柜内的温度应控制在10~45范围内
