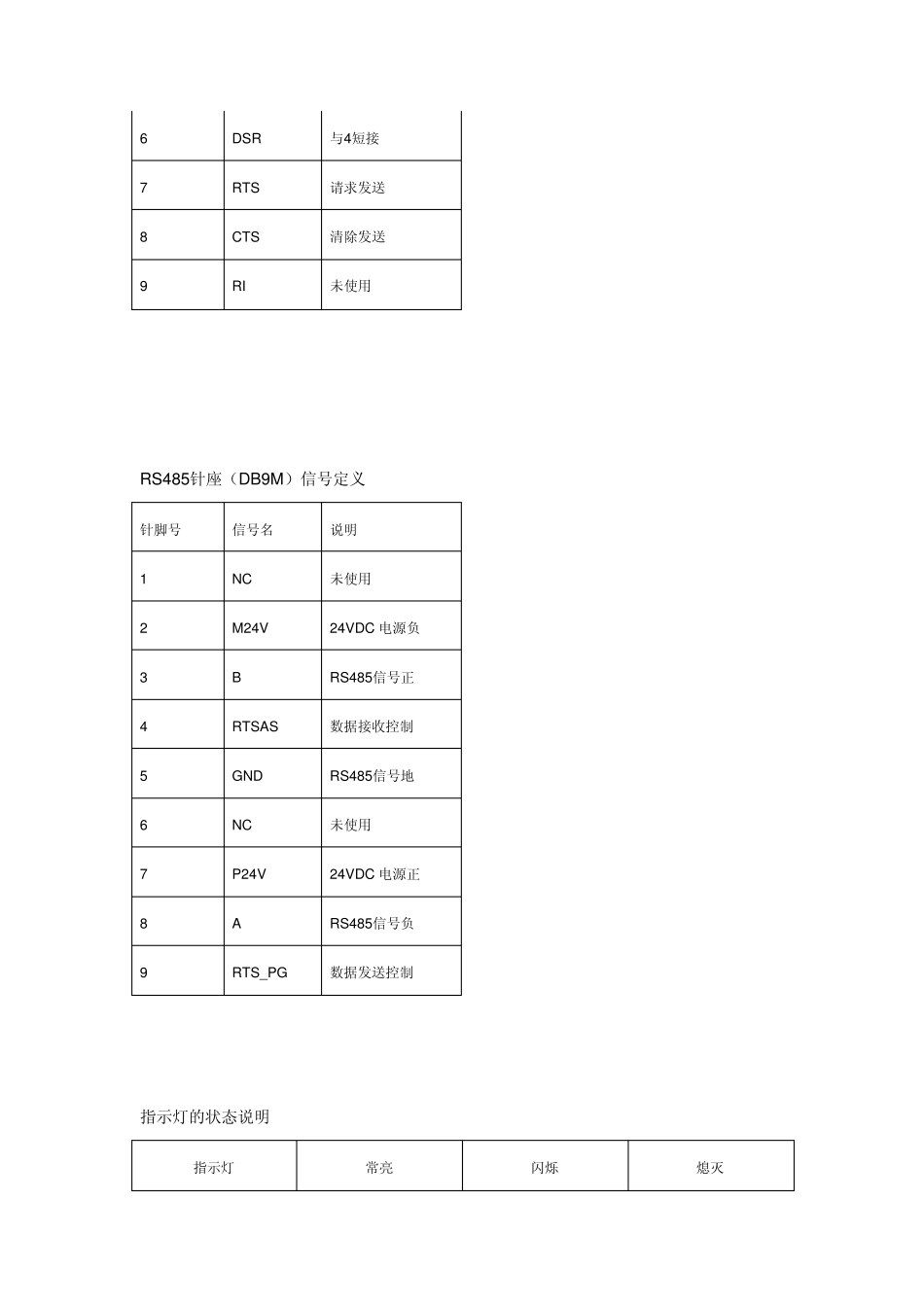

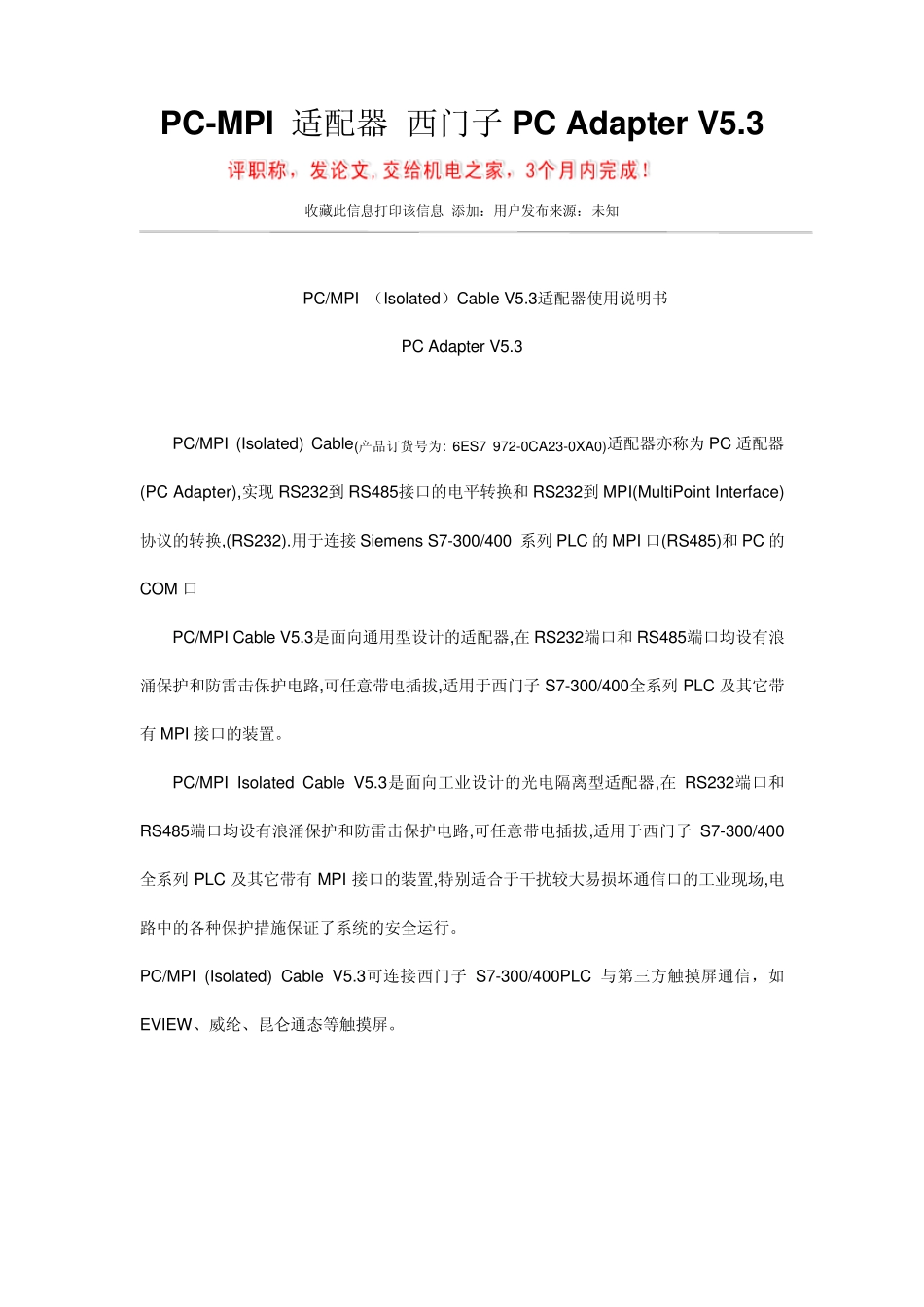

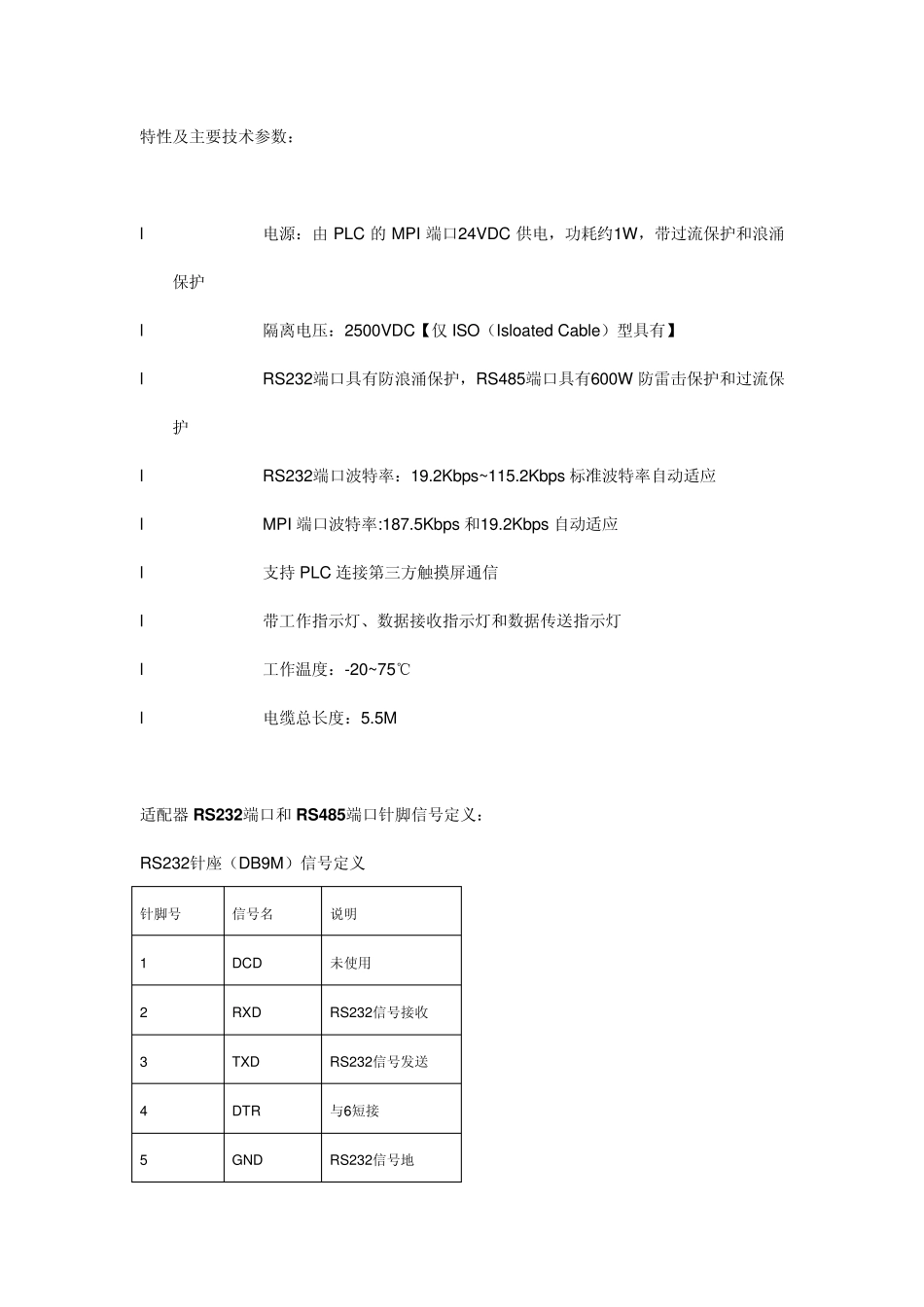

PC-MPI 适配器 西门子PC Adapter V5.3 收藏此信息打印该信息 添加：用户发布来源：未知 PC/MPI （Isolated）Cable V5.3适配器使用说明书 PC Adapter V5.3 PC/MPI (Isolated) Cable(产品订货号为: 6ES7 972-0CA23-0XA0)适配器亦称为PC 适配器(PC Adapter),实现RS232到RS485接口的电平转换和RS232到MPI(Mu ltiPoint Interface)协议的转换,(RS232).用于连接Siemens S7-300/400 系列PLC 的MPI 口(RS485)和PC 的COM 口 PC/MPI Cable V5.3是面向通用型设计的适配器,在RS232端口和RS485端口均设有浪涌保护和防雷击保护电路,可任意带电插拔,适用于西门子S7-300/400全系列PLC 及其它带有MPI 接口的装置。 PC/MPI Isolated Cable V5.3是面向工业设计的光电隔离型适配器,在RS232端口和RS485端口均设有浪涌保护和防雷击保护电路,可任意带电插拔,适用于西门子S7-300/400全系列PLC 及其它带有MPI 接口的装置,特别适合于干扰较大易损坏通信口的工业现场,电路中的各种保护措施保证了系统的安全运行。 PC/MPI (Isolated) Cable V5.3可连接西门子S7-300/400PLC 与第三方触摸屏通信，如EVIEW、威纶、昆仑通态等触摸屏。 特性及主要技术参数： l电源：由PLC 的MPI 端口24VDC 供电，功耗约1W，带过流保护和浪涌保护 l隔离电压：2500VDC【仅ISO（Isloated Cable）型具有】 lRS232端口具有防浪涌保护，RS485端口具有600W 防雷击保护和过流保护 lRS232端口波特率：19.2Kbps~ 115.2Kbps 标准波特率自动适应 lMPI 端口波特率:187.5Kbps 和19.2Kbps 自动适应 l支持PLC 连接第三方触摸屏通信 l带工作指示灯、数据接收指示灯和数据传送指示灯 l工作温度：-20~ 75℃ l电缆总长度：5.5M 适配器 RS232端口和RS485端口针脚信号定义： RS232针座（DB9M）信号定义 针脚号 信号名 说明 1 DCD 未使用 2 RXD RS232信号接收 3 TXD RS232信号发送 4 DTR 与6短接 5 GND RS232信号地 6 DSR 与4短接 7 RTS 请求发送 8 CTS 清除发送 9 RI 未使用 RS485针座（DB9M）信号定义 针脚号 信号名 说明 1 NC 未使用 2 M24V 24VDC 电源负 3 B RS485信号正 4 RTSAS 数据接收控制 5 GND RS485信号地 6 NC 未使用 7 P24V 24VDC 电源正 8 A RS485信号负 9 RTS_PG 数据发送控制 指示灯的状态说明 指示灯 常亮 闪烁 熄灭 PWR 适配器正常 故障 故障或未接通电源...
