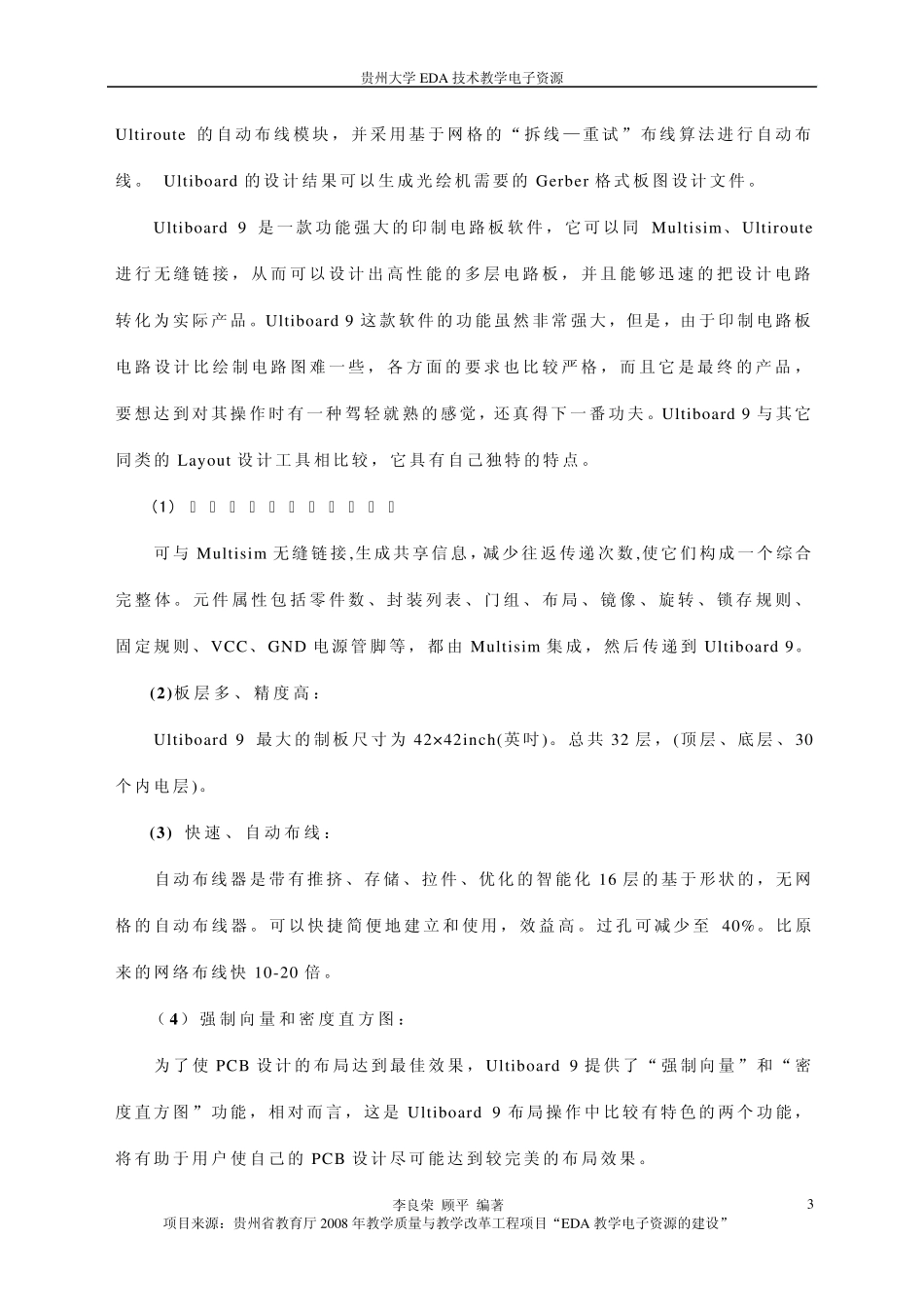

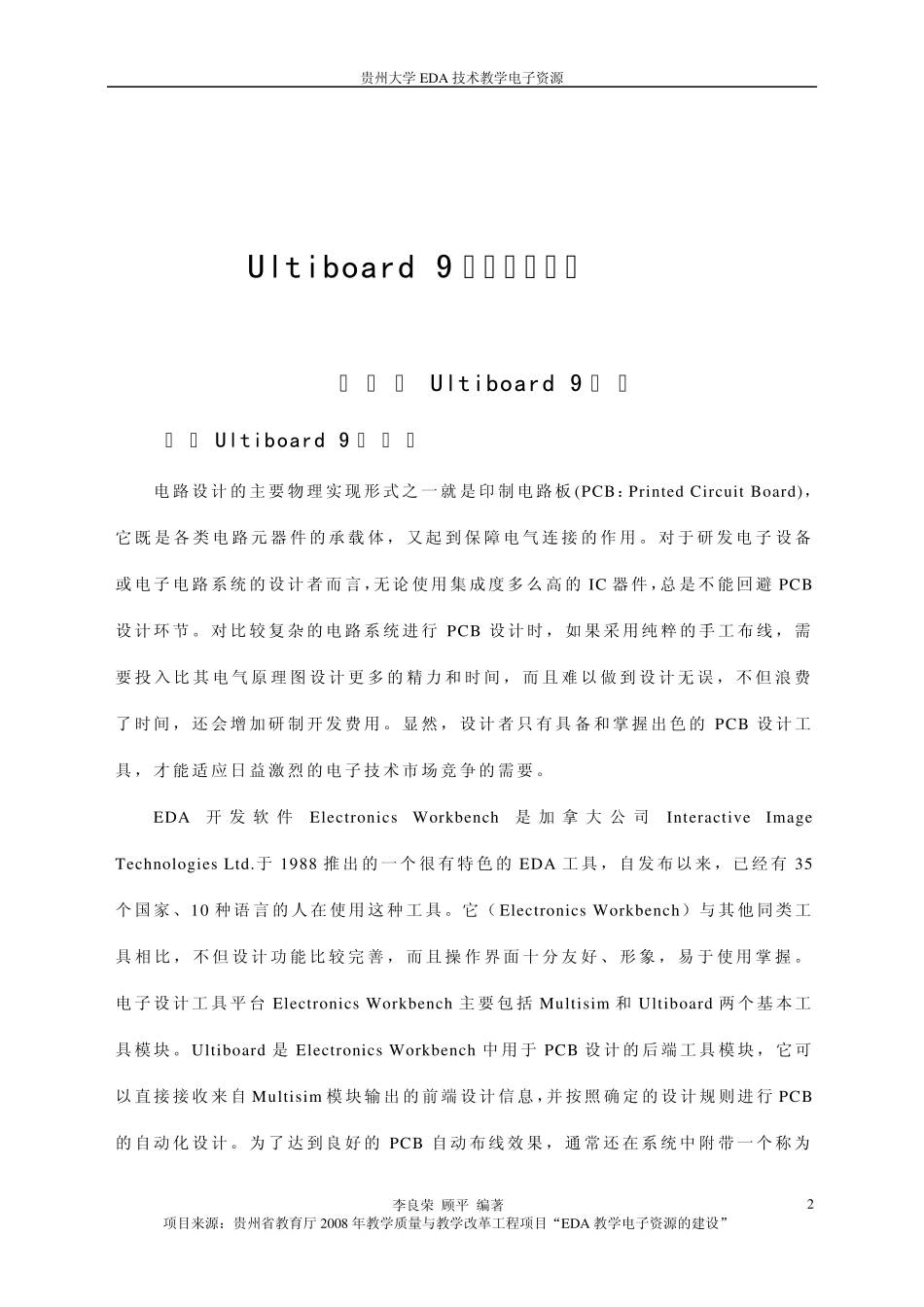

贵州大学EDA 技术教学电子资源 李良荣 顾平 编著 项目来源：贵州省教育厅2008 年教学质量与教学改革工程项目“EDA 教学电子资源的建设” 1 PCB 版图设计 任 何 电 子 设 计 的 最 终 物 理 实 现 都 必 须 有PCB 板 ，它既 是 各 类电 路 元 器 件 的 承 载 体 ， 又 起 到 保 障 电 气 连 接 的 作 用 ， 现 代 电 子 设计 人 员 学 习PCB 板 制 意 义 十 分 重 大 。 贵州大学EDA 技术教学电子资源 李良荣 顾平 编著 项目来源：贵州省教育厅2008 年教学质量与教学改革工程项目“EDA 教学电子资源的建设” 2 Ultiboard 9 的功能与应用 第 一 节Ultiboard 9 概 论 一 、 Ultiboard 9 的 特 点 电路 设 计 的 主 要 物 理 实 现 形 式 之 一 就 是 印 制 电路 板 (PCB：Printed Circu it Board)，它 既 是 各 类 电路 元 器 件 的 承 载 体 ， 又 起 到 保 障 电气 连 接 的 作 用 。 对 于 研 发 电子设 备或 电子电路 系 统 的 设 计 者 而 言 ，无 论 使 用 集 成 度 多 么 高 的 IC 器 件 ，总 是 不 能 回 避 PCB设 计 环 节 。 对 比 较 复 杂 的 电路 系 统 进 行 PCB 设 计 时 ， 如 果 采 用 纯 粹 的 手 工布 线 ， 需要 投 入 比 其 电气 原 理 图 设 计 更 多 的 精 力 和 时 间 ， 而 且 难 以 做 到 设 计 无 误 ， 不 但 浪 费了 时 间 ， 还 会 增 加 研 制 开 发 费 用 。 显 然 ， 设 计 者 只 有 具 备 和 掌 握 出 色 的 PCB 设 计 工具 ， 才 能 适 应 日 益 激 烈 的 电子技术市 场 竞 争 的 需 要 。 EDA开 发 软 件Electronics Workbench是 加 拿 大公 司Interactiv e Image Technologies Ltd.于 1988 推 出 的 一 个 很 有 特 色 的 EDA 工具 ，自 发 布 以 来，已 经 有 35个 国 家 、10 种 语 言 的 人 在 使 用 这 种 工具 。它（ Electronics Workbench）与其 他 同 类 工具 相 比 ， 不 但 设 计 功 能 比 较 完 善 ， 而 且 操 作 界 面 十 分 友 好 、 形 象 ， 易 于 使 用 掌 握 。电子设 计...
