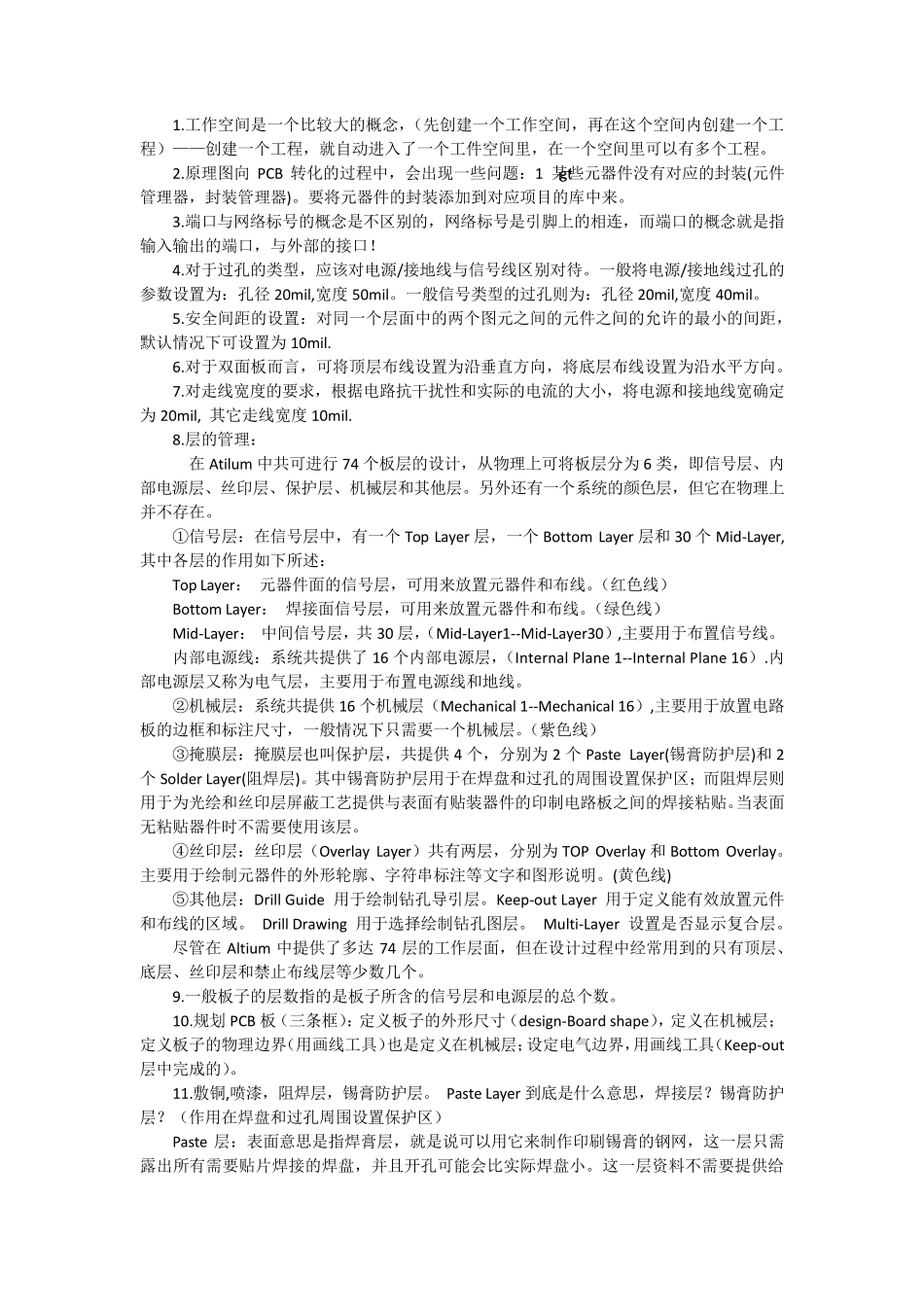

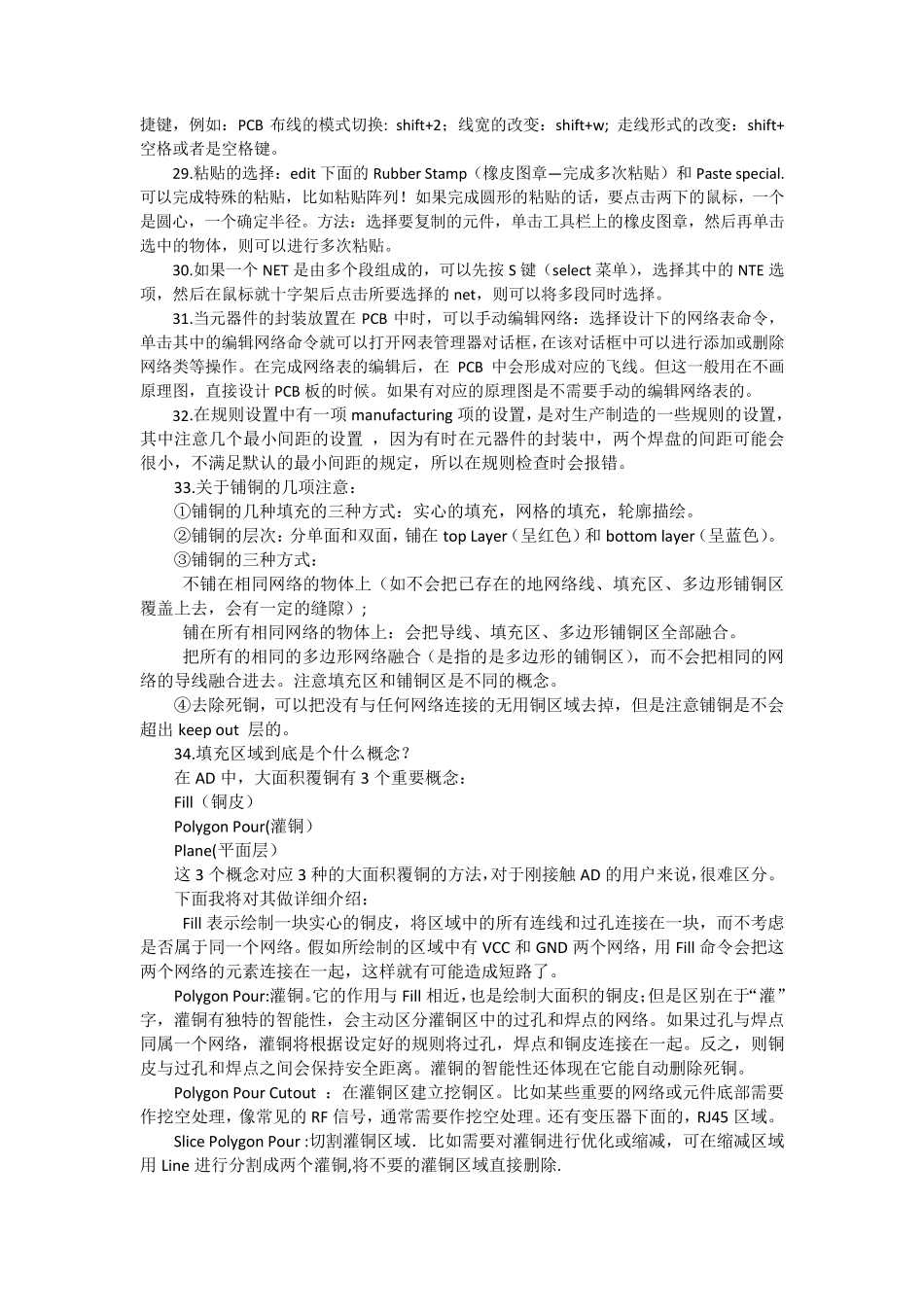

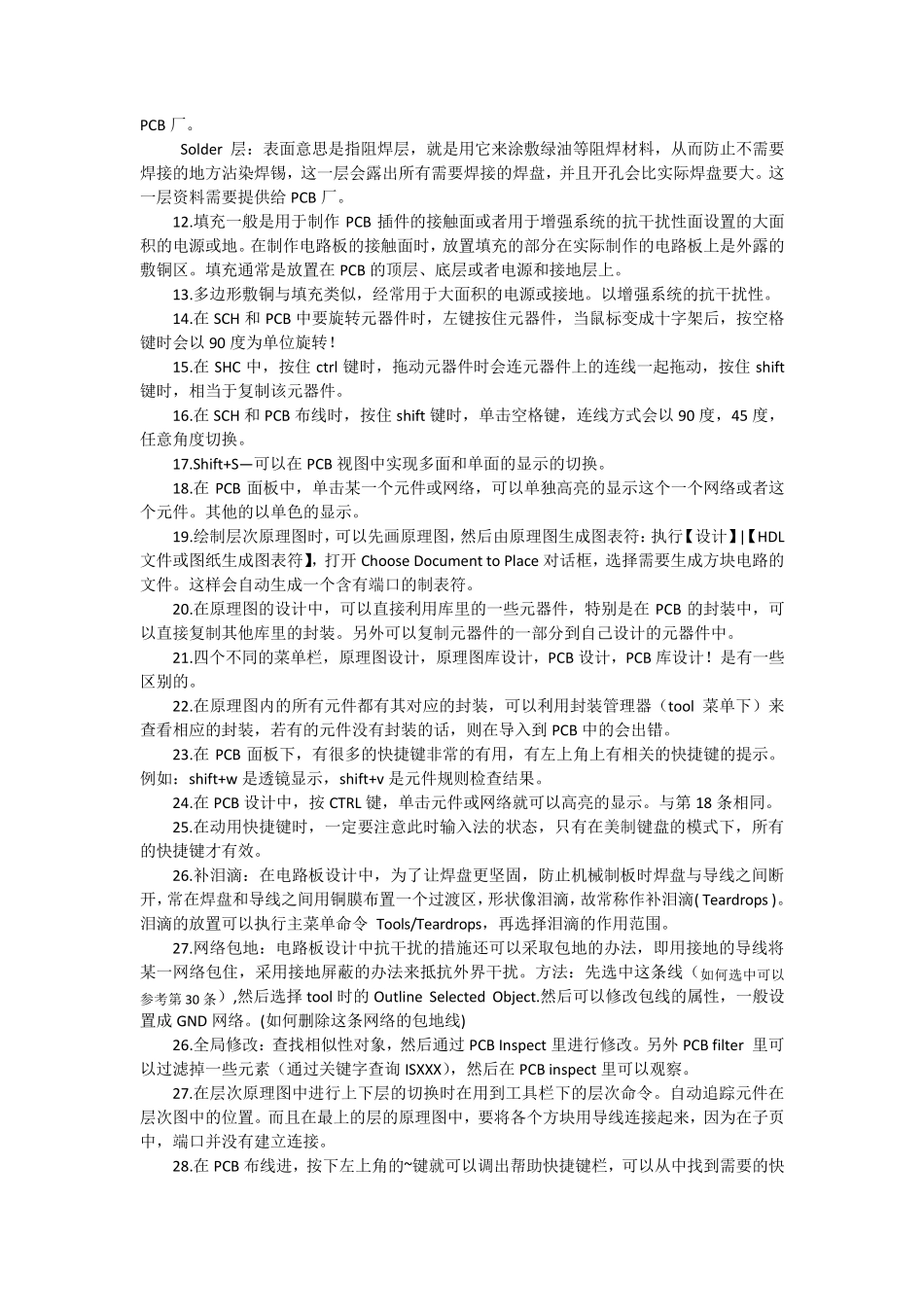

1.工作空间是一个比较大的概念，（先创建一个工作空间，再在这个空间内创建一个工程）——创建一个工程，就自动进入了一个工件空间里，在一个空间里可以有多个工程。 2.原理图向 PCB 转化的过程中，会出现一些问题：1>某些元器件没有对应的封装(元件管理器，封装管理器)。要将元器件的封装添加到对应项目的库中来。 3.端口与网络标号的概念是不区别的，网络标号是引脚上的相连，而端口的概念就是指输入输出的端口，与外部的接口！ 4.对于过孔的类型，应该对电源/接地线与信号线区别对待。一般将电源/接地线过孔的参数设置为：孔径 20mil,宽度 50mil。一般信号类型的过孔则为：孔径 20mil,宽度 40mil。 5.安全间距的设置：对同一个层面中的两个图元之间的元件之间的允许的最小的间距，默认情况下可设置为 10mil. 6.对于双面板而言，可将顶层布线设置为沿垂直方向，将底层布线设置为沿水平方向。 7.对走线宽度的要求，根据电路抗干扰性和实际的电流的大小，将电源和接地线宽确定为 20mil, 其它走线宽度 10mil. 8.层的管理： 在Atilum 中共可进行 74 个板层的设计，从物理上可将板层分为 6 类，即信号层、内部电源层、丝印层、保护层、机械层和其他层。另外还有一个系统的颜色层，但它在物理上并不存在。 ①信号层：在信号层中，有一个Top Layer 层，一个Bottom Layer 层和 30 个Mid-Layer,其中各层的作用如下所述： Top Layer： 元器件面的信号层，可用来放置元器件和布线。（红色线） Bottom Layer： 焊接面信号层，可用来放置元器件和布线。（绿色线） Mid-Layer： 中间信号层，共 30 层，（Mid-Layer1--Mid-Layer30）,主要用于布置信号线。 内部电源线：系统共提供了 16 个内部电源层，（Internal Plane 1--Internal Plane 16）.内部电源层又称为电气层，主要用于布置电源线和地线。 ②机械层：系统共提供 16 个机械层（Mechanical 1--Mechanical 16）,主要用于放置电路板的边框和标注尺寸，一般情况下只需要一个机械层。（紫色线） ③掩膜层：掩膜层也叫保护层，共提供 4 个，分别为 2 个Paste Layer(锡膏防护层)和 2个Solder Layer(阻焊层)。其中锡膏防护层用于在焊盘和过孔的周围设置保护区；而阻焊层则用于为光绘和丝印层屏蔽工艺提供与表面有贴装器件的印制电路板之间的焊接粘贴。当表面无粘贴器件时不需要使用该层。 ④丝印层：丝印层（Overlay Layer）共有两层，分别为 TO...
