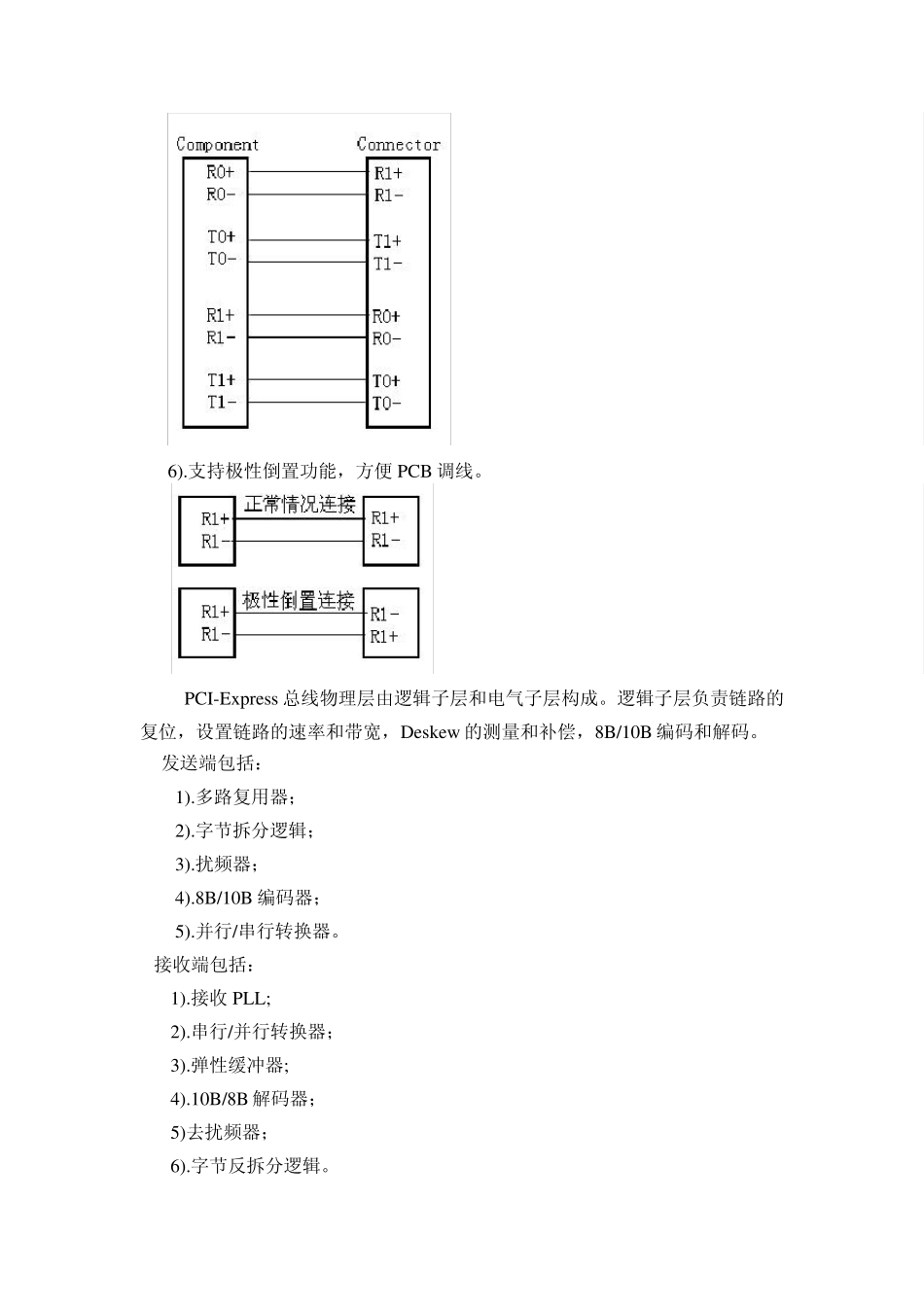

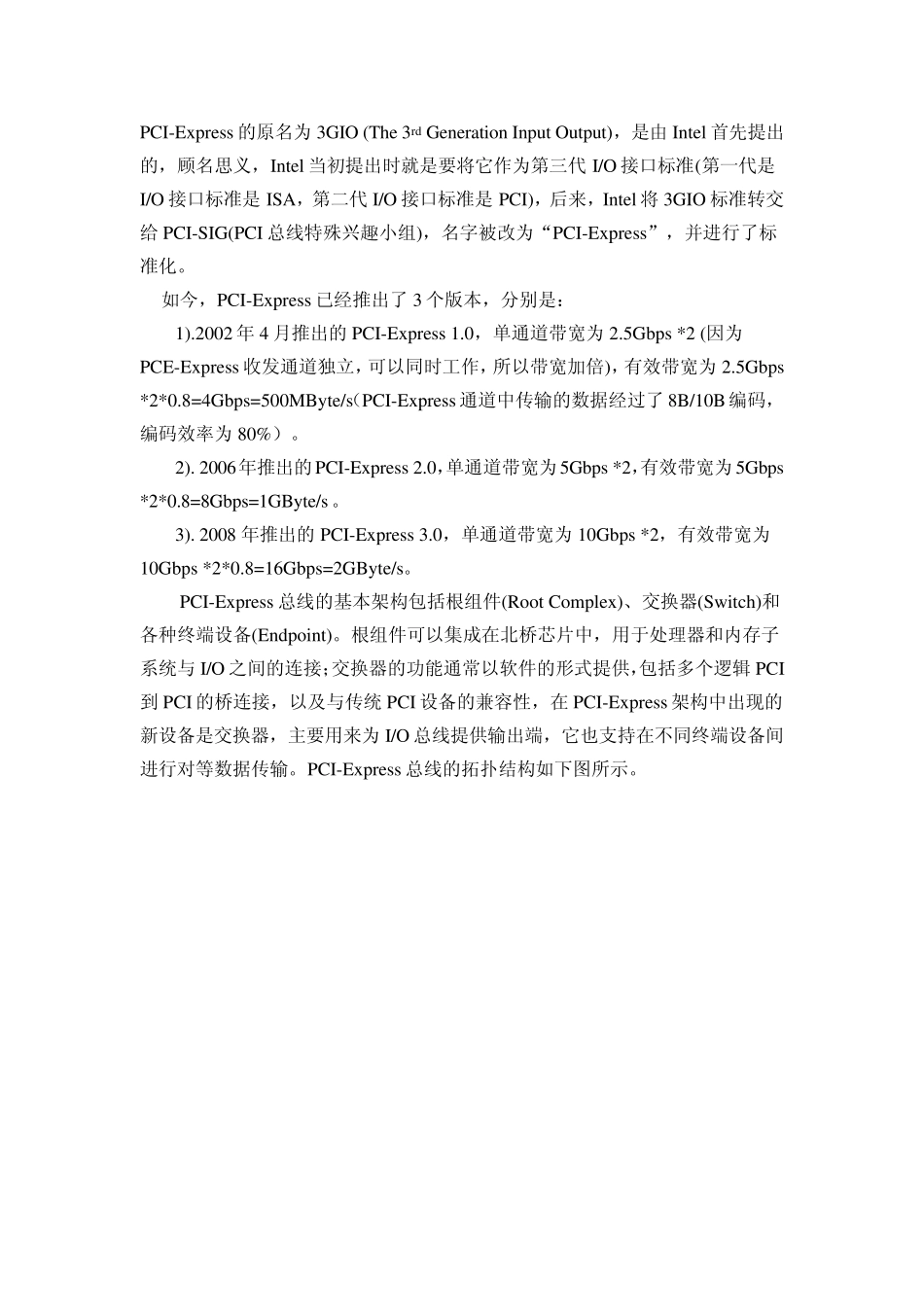

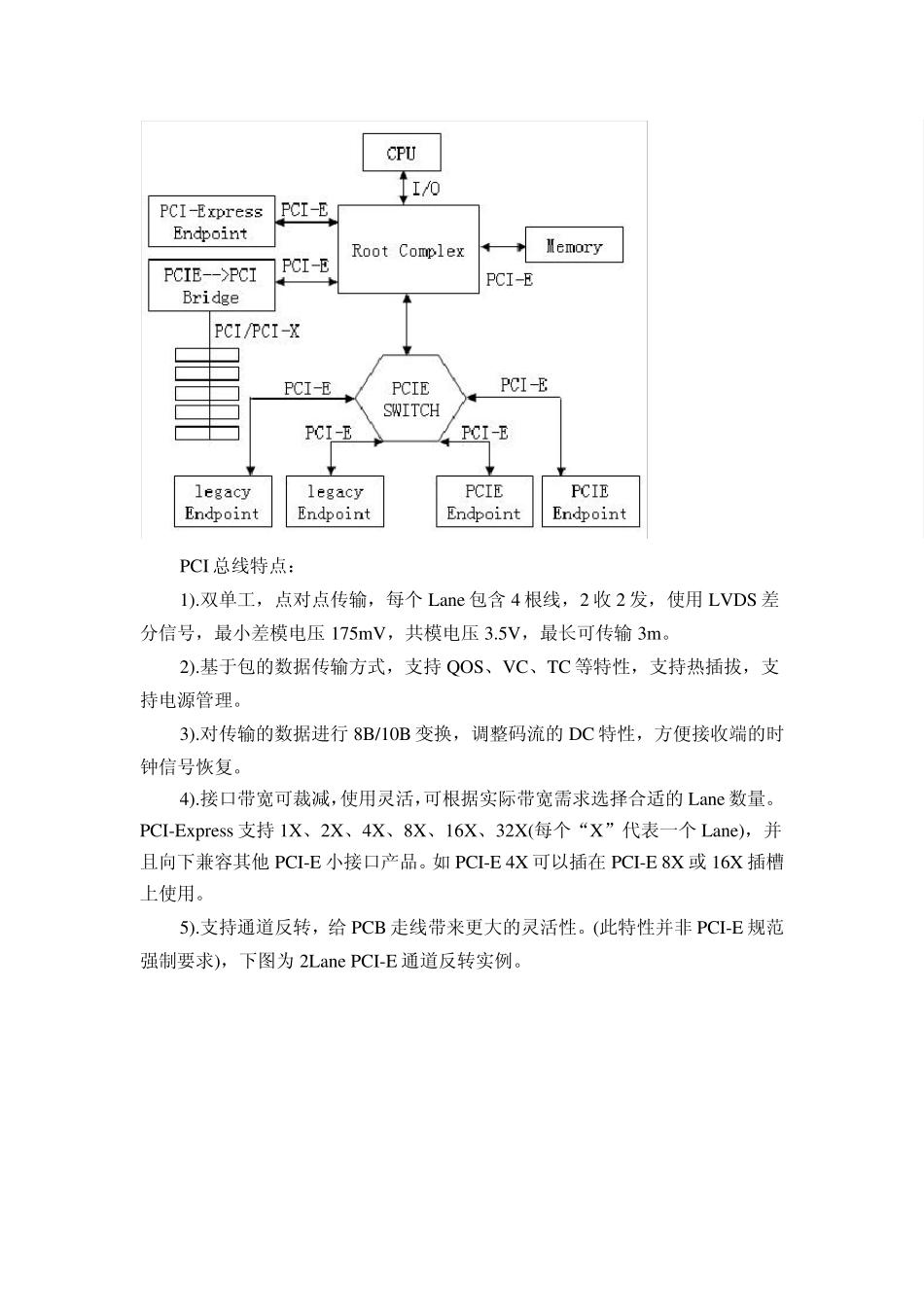

PCI-Express 的原名为3GIO (The 3rd Generation Input Output)，是由Intel 首先提出的，顾名思义，Intel 当初提出时就是要将它作为第三代I/O 接口标准(第一代是I/O 接口标准是ISA，第二代I/O 接口标准是PCI)，后来，Intel 将3GIO 标准转交给PCI-SIG(PCI 总线特殊兴趣小组)，名字被改为“PCI-Express”，并进行了标准化。 如今，PCI-Express 已经推出了 3 个版本，分别是： 1).2002 年 4 月推出的PCI-Express 1.0，单通道带宽为2.5Gbps *2 (因为PCE-Express 收发通道独立，可以同时工作，所以带宽加倍)，有效带宽为2.5Gbps *2*0.8=4Gbps=500MByte/s（PCI-Express 通道中传输的数据经过了 8B/10B 编码，编码效率为80%）。 2). 2006年推出的PCI-Express 2.0，单通道带宽为5Gbps *2，有效带宽为5Gbps *2*0.8=8Gbps=1GByte/s 。 3). 2008 年推出的PCI-Express 3.0，单通道带宽为10Gbps *2，有效带宽为10Gbps *2*0.8=16Gbps=2GByte/s。 PCI-Express 总线的基本架构包括根组件(Root Complex)、交换器(Switch)和各种终端设备(Endpoint)。根组件可以集成在北桥芯片中，用于处理器和内存子系统与 I/O 之间的连接；交换器的功能通常以软件的形式提供，包括多个逻辑 PCI到 PCI 的桥连接，以及与传统 PCI 设备的兼容性，在 PCI-Express 架构中出现的新设备是交换器，主要用来为I/O 总线提供输出端，它也支持在不同终端设备间进行对等数据传输。PCI-Express 总线的拓扑结构如下图所示。 PCI 总线特点： 1).双单工，点对点传输，每个Lane 包含4 根线，2 收2 发，使用LVDS 差分信号，最小差模电压175mV，共模电压3.5V，最长可传输3m。 2).基于包的数据传输方式，支持QOS、VC、TC 等特性，支持热插拔，支持电源管理。 3).对传输的数据进行8B/10B 变换，调整码流的DC 特性，方便接收端的时钟信号恢复。 4).接口带宽可裁减，使用灵活，可根据实际带宽需求选择合适的Lane 数量。PCI-Express 支持1X、2X、4X、8X、16X、32X(每个“X”代表一个Lane)，并且向下兼容其他 PCI-E 小接口产品。如 PCI-E 4X 可以插在 PCI-E 8X 或 16X 插槽上使用。 5).支持通道反转，给 PCB 走线带来更大的灵活性。(此特性并非 PCI-E 规范强制要求)，下图为 2Lane PCI-E 通道反转实例。 6).支持极性倒置功能，方便PCB 调线。 PCI-Express 总线物理层由逻辑子层和电气子层构成。逻辑子层负责链路...
