系统总线和具有基本输入输出功能的总线接口实验报告

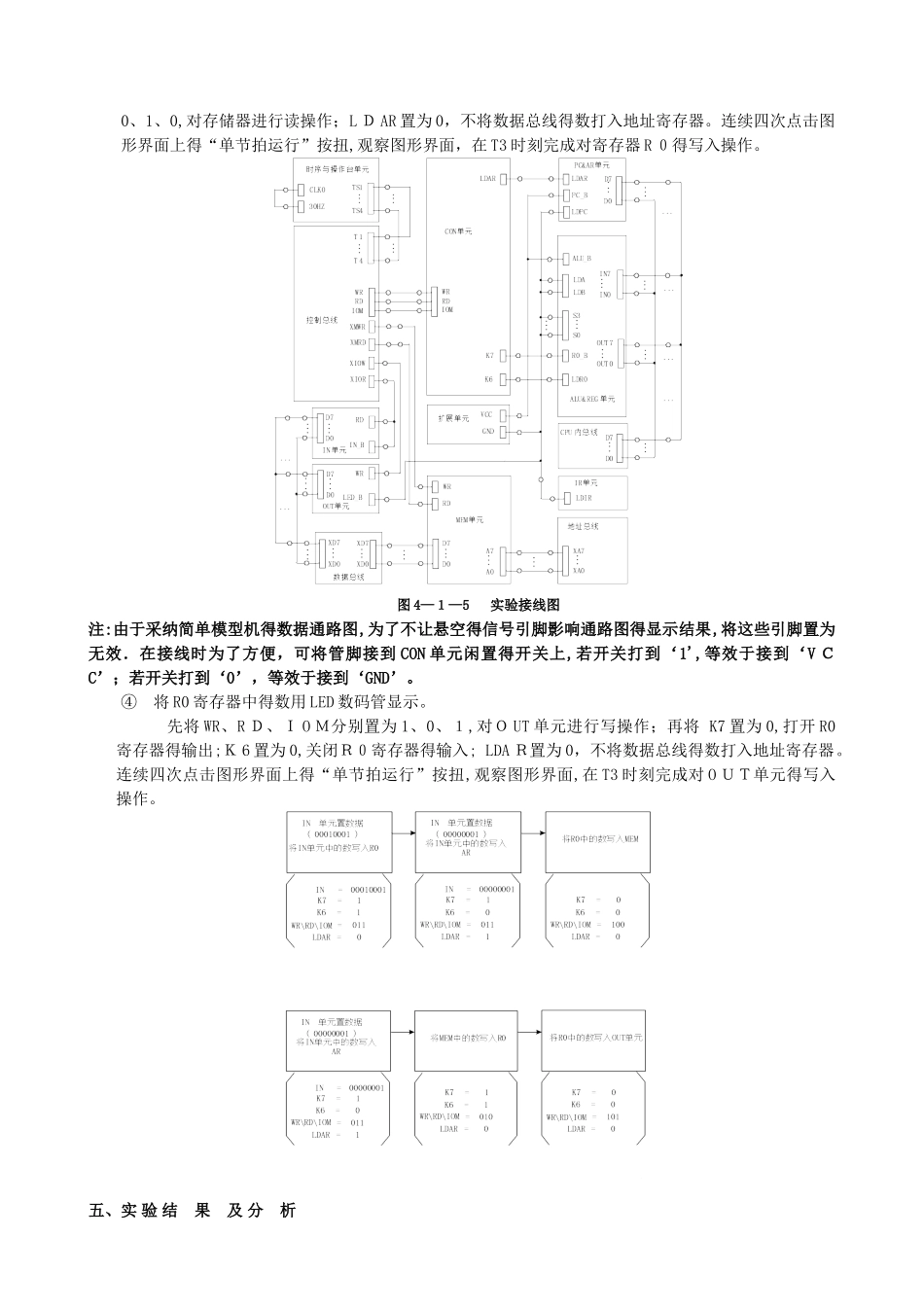

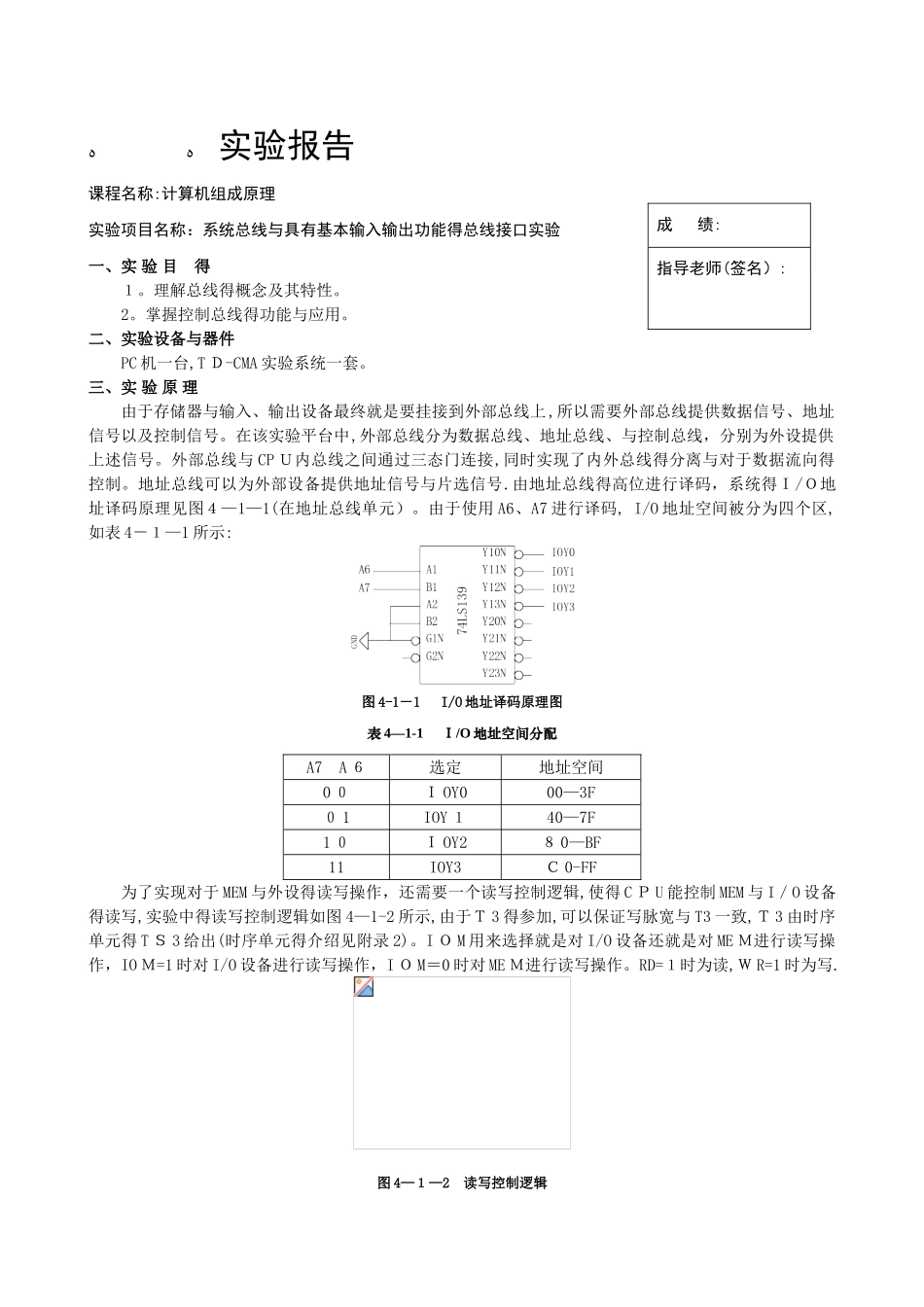

ﻩ ﻩ 实验报告课程名称:计算机组成原理 实验项目名称：系统总线与具有基本输入输出功能得总线接口实验 一、实 验 目 得 １。理解总线得概念及其特性。2。掌握控制总线得功能与应用。二、实验设备与器件PC 机一台,T Ｄ-CMA 实验系统一套。三、实 验 原 理 由于存储器与输入、输出设备最终就是要挂接到外部总线上,所以需要外部总线提供数据信号、地址信号以及控制信号。在该实验平台中,外部总线分为数据总线、地址总线、与控制总线，分别为外设提供上述信号。外部总线与 CP Ｕ内总线之间通过三态门连接,同时实现了内外总线得分离与对于数据流向得控制。地址总线可以为外部设备提供地址信号与片选信号.由地址总线得高位进行译码，系统得Ｉ/Ｏ地址译码原理见图４—1—1(在地址总线单元）。由于使用 A6、A7 进行译码, I/O 地址空间被分为四个区,如表 4－１—1 所示:图 4-1－1 I/O 地址译码原理图表 4—1-1 Ｉ/O 地址空间分配A7 A ６选定地址空间0 ０Ｉ OY000—3F０ 1IOY １40—7F1 ０Ｉ OY2８ 0—BF11IOY3Ｃ 0-FF为了实现对于 MEM 与外设得读写操作，还需要一个读写控制逻辑,使得 C Ｐ U 能控制 MEM 与 I／O 设备得读写,实验中得读写控制逻辑如图 4—1-2 所示,由于Ｔ 3 得参加,可以保证写脉宽与 T3 一致,Ｔ 3 由时序单元得 T Ｓ 3 给出(时序单元得介绍见附录 2)。I Ｏ M 用来选择就是对 I/O 设备还就是对 ME Ｍ进行读写操作，IO Ｍ=1 时对 I/O 设备进行读写操作，I Ｏ M＝0 时对 ME Ｍ进行读写操作。RD=１时为读,Ｗ R=1 时为写.图 4—１—2 读写控制逻辑成 绩:指导老师(签名）: 在理解读写控制逻辑得基础上我们设计一个总线传输得实验。实验所用总线传输实验框图如图 4-1-3所示,它将几种不同得设备挂至总线上，有存储器、输入设备、输出设备、寄存器。这些设备都需要有三态输出控制,根据传输要求恰当有序得控制它们，就可实现总线信息传输.图 4-1—3 总线传输实验框图四、实 验 内 容 与 步 骤 2。基本输入输出功能得总线接口实验。 （1)根据挂在总线上得几个基本部件,设计一个简单得流程：① 输入设备将一个数打入Ｒ 0 寄存器。② 输入设备将另一个数打入地址寄存器．③ 将 R0 寄存器中得数写入到当前地址得存储器中。④ 将当前地址得存储器中得数用Ｌ ED 数码管显示。 (2)根据图 4—1－５实验接线图进行连线。 （3)具体操作步骤图示如...
