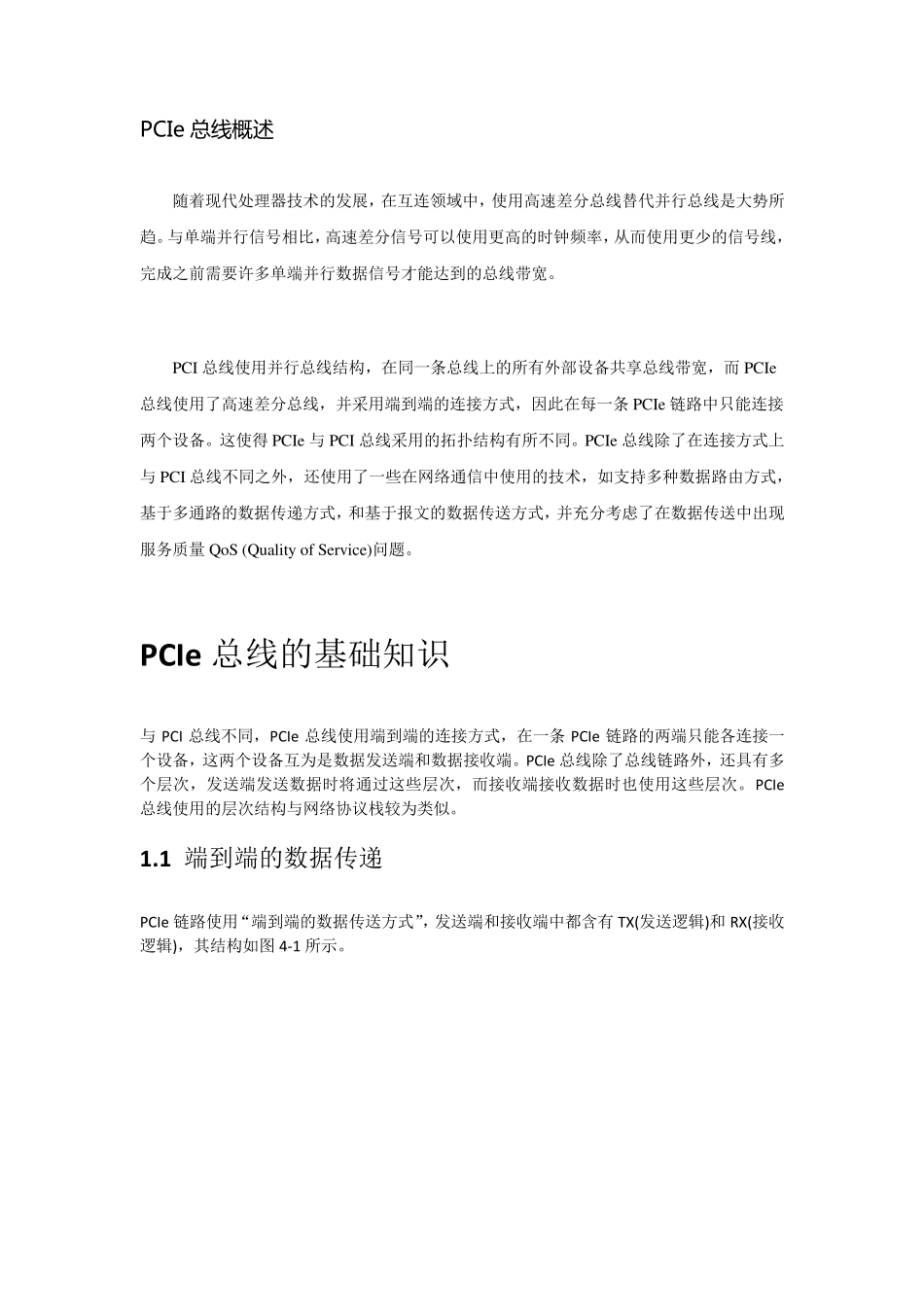

PCIE基础知识_第1页
1/10

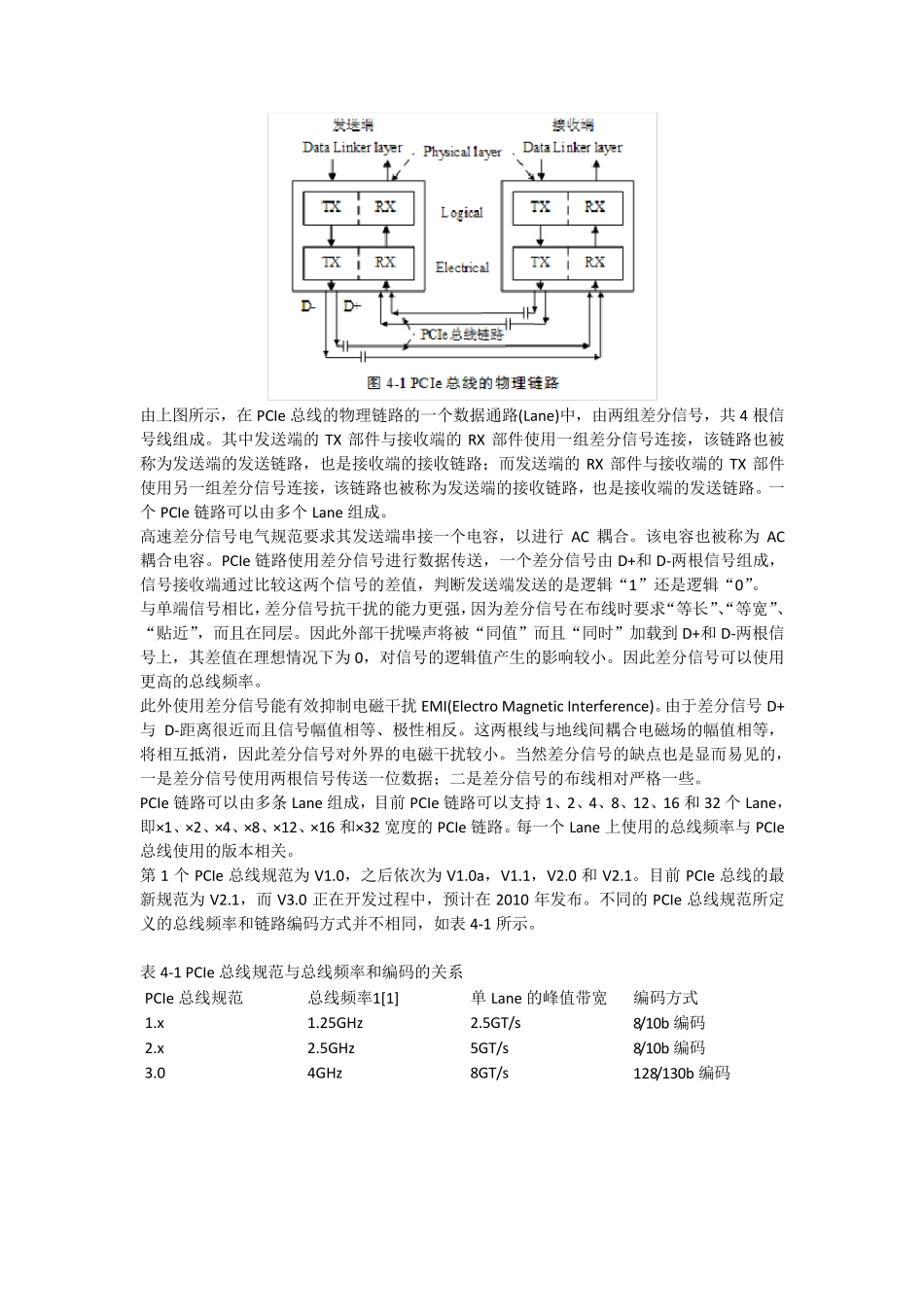

PCIE基础知识_第2页
2/10
PCIE基础知识_第3页
3/10
PCIe 总线概述 随 着 现 代 处 理 器 技 术 的 发 展 , 在 互 连 领 域 中 , 使 用 高 速 差 分 总 线 替 代 并 行 总 线 是 大 势 所趋 。 与 单 端 并 行 信 号 相 比 , 高 速 差 分 信 号 可 以 使 用 更 高 的 时 钟 频 率 , 从 而 使 用 更 少 的 信 号 线 ,完 成 之 前 需 要 许 多 单 端 并 行 数 据 信 号 才 能 达 到 的 总 线 带 宽 。 PCI 总 线 使 用 并 行 总 线 结 构 , 在 同 一 条 总 线 上 的 所 有 外 部 设 备 共 享 总 线 带 宽 , 而 PCIe总 线 使 用 了 高 速 差 分 总 线 , 并 采 用 端 到 端 的 连 接 方 式 , 因 此 在 每 一 条 PCIe 链 路 中 只 能 连 接两 个 设 备 。 这 使 得 PCIe 与 PCI 总 线 采 用 的 拓 扑 结 构 有 所 不 同 。 PCIe 总 线 除 了 在 连 接 方 式 上与 PCI 总 线 不 同 之 外 , 还 使 用 了 一 些 在 网 络 通 信 中 使 用 的 技 术 , 如 支 持 多 种 数 据 路 由 方 式 ,基 于 多 通 路 的 数 据 传 递 方 式 , 和 基 于 报 文 的 数 据 传 送 方 式 , 并 充 分 考 虑 了 在 数 据 传 送 中 出 现服 务 质 量 QoS (Qu ality of Serv ice)问 题。 PCIe 总 线 的 基 础知识 与PCI 总 线 不 同 , PCIe 总 线 使 用 端 到 端 的 连 接 方 式 , 在 一 条PCIe 链 路 的 两 端 只 能 各连 接 一个 设 备 , 这 两 个 设 备 互 为是 数 据 发 送 端 和 数 据 接 收端 。 PCIe 总 线 除 了 总 线 链 路 外 , 还 具有 多个 层次, 发 送 端 发 送 数 据 时 将通 过这 些 层次, 而 接 收端 接 收数 据 时 也使 用 这 些 层次。 PCIe总 线 使 用 的 层次结 构 与 网 络 协议栈较为类似。 1.1 端 到 端 的 数 据 传 递 PCIe 链 路 使 用 “端 到 端 的 数 据 传 送 方 式 ”, 发 送 端 和 接 收端 中 都含有 TX(发 送 逻辑)和 RX(接 收逻辑), 其结 构 如 图 4-1 所 示。 由上图所示,在PCIe 总线的...
