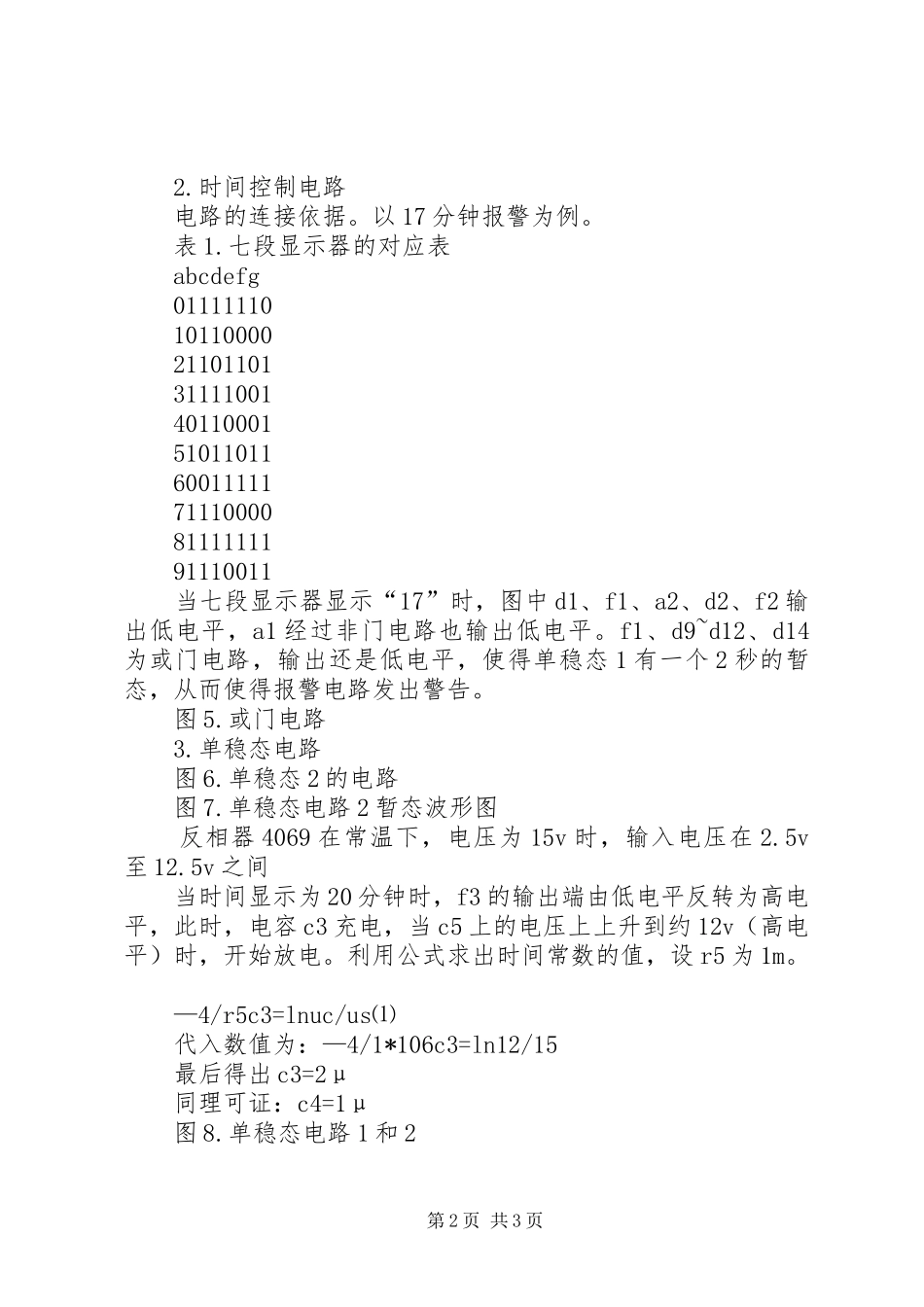

会议发言限时器(精选多篇) 第 1 篇第 2 篇第 3 篇第 4 篇第 5 篇更多顶部目录第一篇：会议发言限时器的设计方案 （一）第二篇：2014 年电网建设工作会限时五分钟发言材料第三篇：会议发言第四篇：会议发言第五篇：会议发言更多相关范文正文第一篇：会议发言限时器的设计方案 （一）绪论 提高会议效率，过去是说得多行动少，如今动真格的了。为保证计时准确、叫停规范，可通过会议发言限时器来自动提醒，超时叫停。通过限时发言，与会者讲话不再穿靴戴帽。现在会议既紧凑又精炼，发言者直入主题，不再讲那些令人生厌的空话、套话，泡会的时间减少了，搞服务办实事的时间相对就多了。 一会议发言限时器的设计方案及框图 1 会议发言限时器的设计方案 本限时器打开启动开关后，时钟便开始计时，当时钟走到12 分钟或 17 分钟时，就会发出短促的“嘟”提醒声，频率约1000hz；当时钟走到 15 分钟或 20 分钟时，发出约 4 秒钟“嘟”终止声，频率约 800hz。 2 会议发言限时器的设计框图 图 1.会议发言限时器的框图 二、会议发言限时器的各部分电路分析 1.时间显示电路 计数器的芯片选择为 lm8361。显示器的芯片选择为两个七段译码器。 计数器 lm8361 的分钟个位及十位的管脚非别与两个七段译码器连接，组成时间显示器。电阻 r3 的作用是限制显示电流。 开关 k2 的作用。闭合为停止计时兼计数器清零；开启为开始计时。 电源 vcc 的大小为 15v。图 2.时间显示电路图 3.时间控制电路 第 1 页 共 3 页 2.时间控制电路 电路的连接依据。以 17 分钟报警为例。 表 1.七段显示器的对应表 abcdefg 01111110 10110000 21101101 31111001 40110001 51011011 60011111 71110000 81111111 91110011 当七段显示器显示“17”时，图中 d1、f1、a2、d2、f2 输出低电平，a1 经过非门电路也输出低电平。f1、d9~d12、d14为或门电路，输出还是低电平，使得单稳态 1 有一个 2 秒的暂态，从而使得报警电路发出警告。 图 5.或门电路 3.单稳态电路 图 6.单稳态 2 的电路 图 7.单稳态电路 2 暂态波形图 反相器 4069 在常温下，电压为 15v 时，输入电压在 2.5v至 12.5v 之间 当时间显示为 20 分钟时，f3 的输出端由低电平反转为高电平，此时，电容 c3 充电，当 c5 上的电压上上升到约 12v（高电平）时，开始放电。利用公式求出时间常数的值，设 r5 为 1m。 —4/r5c3=lnuc/us⑴ 代入数值为：—4/1*106c3=ln12/15 最后得出 c3=2μ 同理可证：c4=1μ 图 8.单稳态电路 1 和 2 第 2 页 共 3 页 图 9.555 电路部分内部原理图 当时间显示为 20 分时，单稳态 1 有一个 4 秒的暂态，使得f4 右端输出高电压，c5 充电，当 uc 由第 3 页 共 3 页
