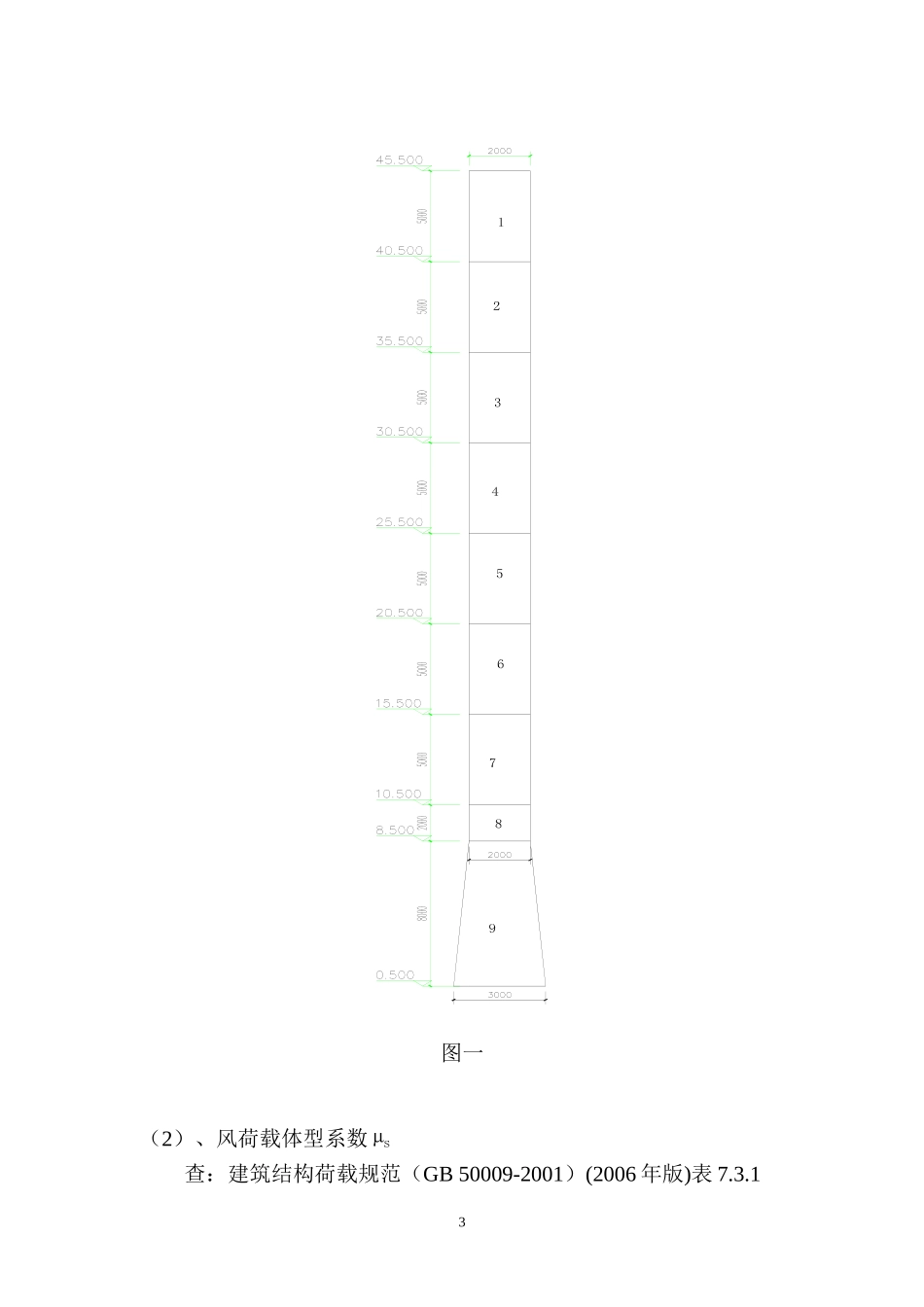

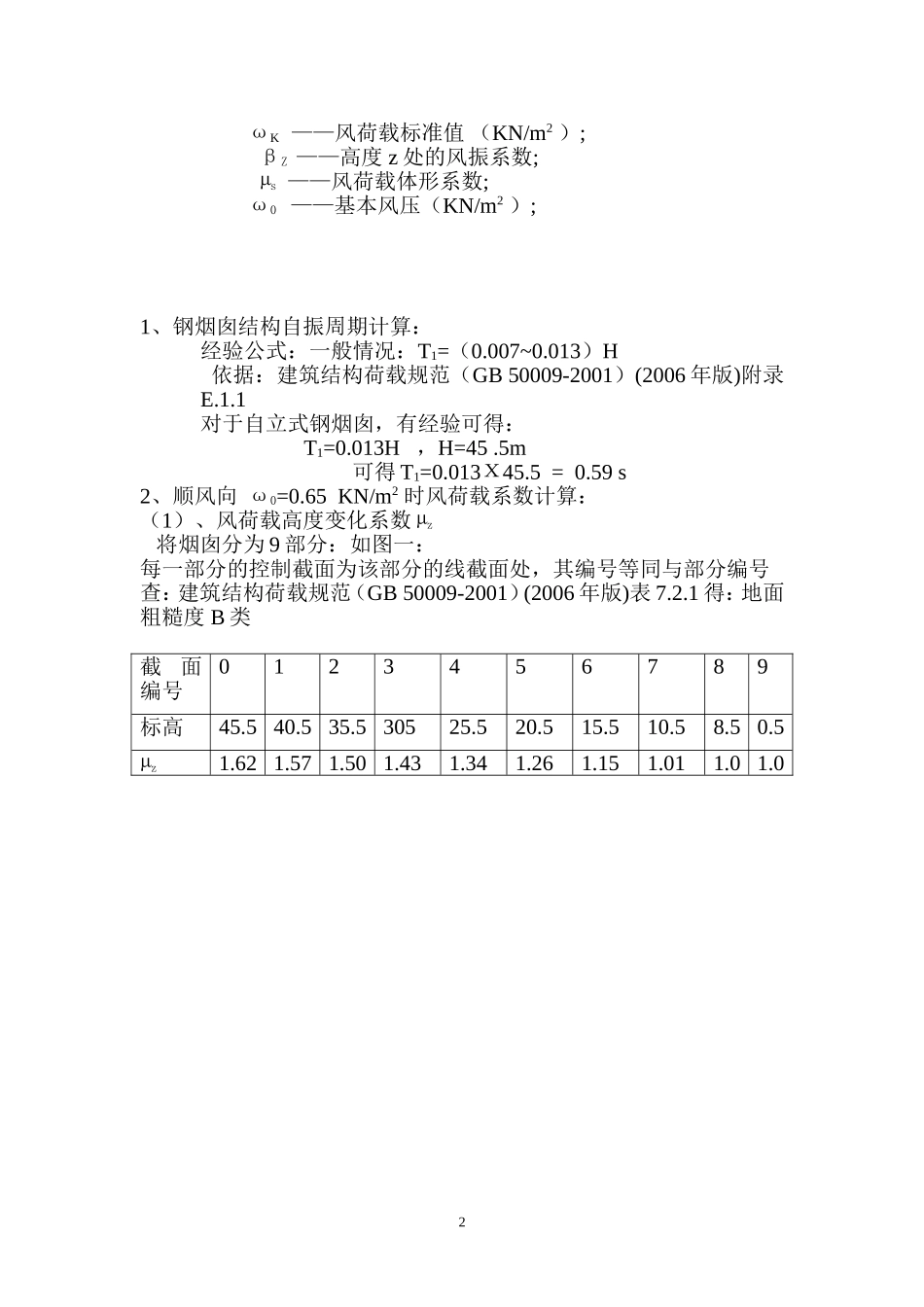

结 构 计 算 书工程名称： 威海恒邦化工有限公司 乳山化肥厂 3 万吨 / 年合成氨搬迁改造工程 项 目： 三废混燃炉 - 烟囱基础 计 算： 校 对： 审 核： 计算书一、设计资料1、 烟囱高度 H=45 m ，基础顶高出室外地坪 500mm。2、 基本风压 ω=0.65 KN/m2 ，地面粗糙度 B 类，3、 本工程结构安全等级:二级;设计使用年限 50 年:抗震设防烈度:六度;设计基本地震加速度值:0.05g，设计地震分组：第一组;场地类别为 II 类. 4、烟气温度：二、上部钢烟囱永久荷载上部荷载见附图 1；三、风荷载及弯矩计算; ωK= βZ µs µz ω0 ωK ——风荷载标准值 （KN/m2 ）; βZ ——高度 z 处的风振系数;µs ——风荷载体形系数;ω0 ——基本风压（KN/m2 ）; 1、钢烟囱结构自振周期计算：经验公式：一般情况：T1=（0.007~0.013）H 依据：建筑结构荷载规范（GB 50009-2001）(2006 年版)附录 E.1.1对于自立式钢烟囱，有经验可得： T1=0.013H ，H=45 .5m 可得 T1=0.013Х45.5 = 0.59 s 2、顺风向 ω0=0.65 KN/m2 时风荷载系数计算：（1）、风荷载高度变化系数 µz 将烟囱分为 9 部分：如图一： 每一部分的控制截面为该部分的线截面处，其编号等同与部分编号查：建筑结构荷载规范（GB 50009-2001）(2006 年版)表 7.2.1 得：地面粗糙度 B 类截面编号0123456789标高45.5 40.5 35.5 30525.520.515.510.58.5 0.5µz1.62 1.57 1.50 1.431.341.261.151.011.0 1.02图一（2）、风荷载体型系数 µs查：建筑结构荷载规范（GB 50009-2001）(2006 年版)表 7.3.13由 1/70.015 µs =(3)、风振系数 βZ 计算 ——风振系数——脉动增大系数 ——脉动影响系数——振型系数1、脉动增大系数 查 建筑结构荷载规范（GB 50009-2001）(2006 年版)表 7.4.3 ω0 T12 = KN S2/m2 地面粗糙度 B 类,钢结构： 四、脉动影响系数 = 1x1）脉动影响系数 1查 建筑结构荷载规范（GB 50009-2001）(2006 年版)表 7.4.4-1当 H=45.5 ，B 类时： 1=0.86 。2）、修正系数和查 建筑结构荷载规范（GB 50009-2001）(2006 年版)表 7.4.4-2 BH/B0=2.02/3.032=0.666= 为构筑物迎风面在 Z 高度处的宽度 BZ 与底部宽度 B0 的比之:截面编号0123456789标高45.540.535.530525.520.515.510.58.50.55BZ2.02...
