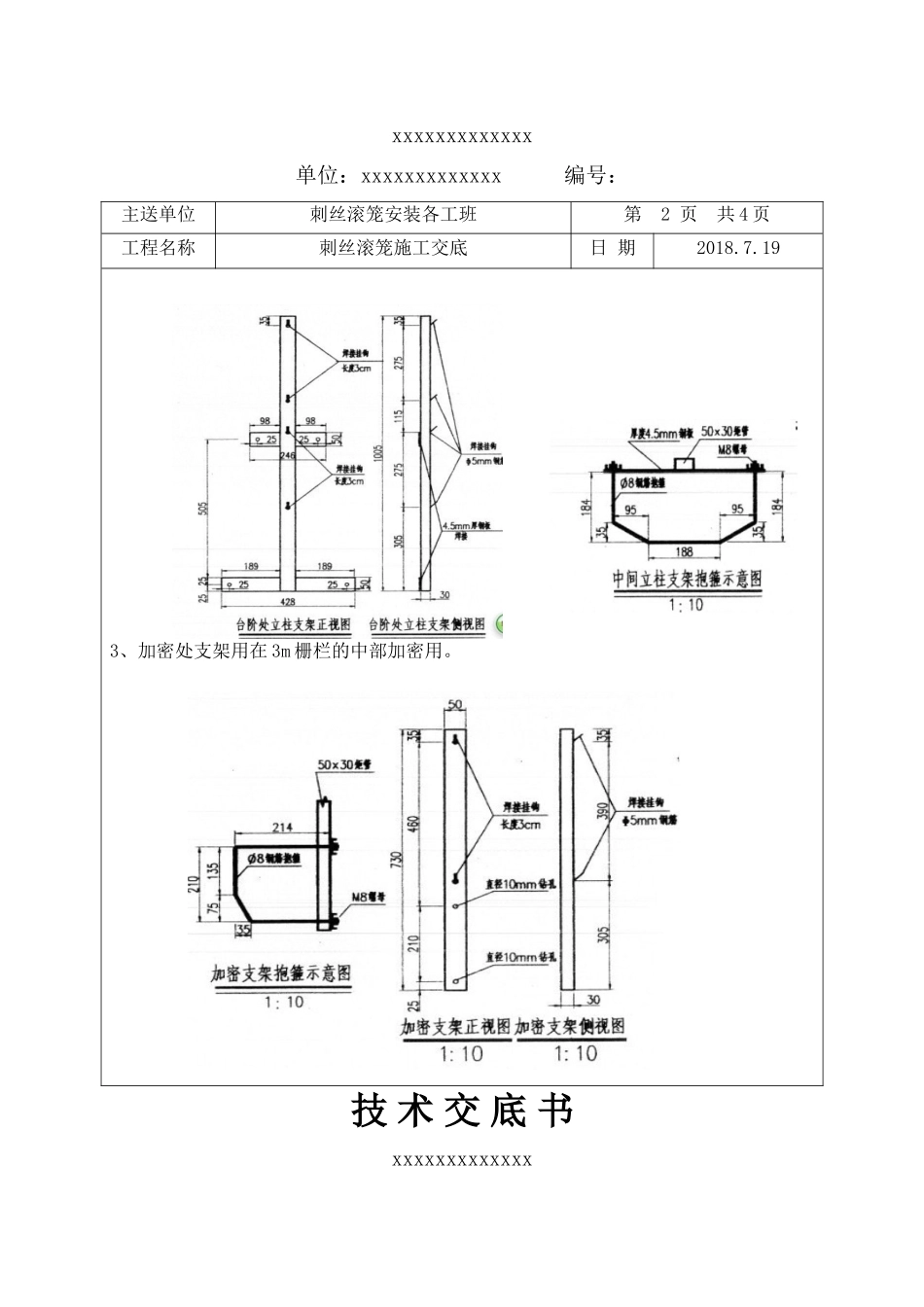

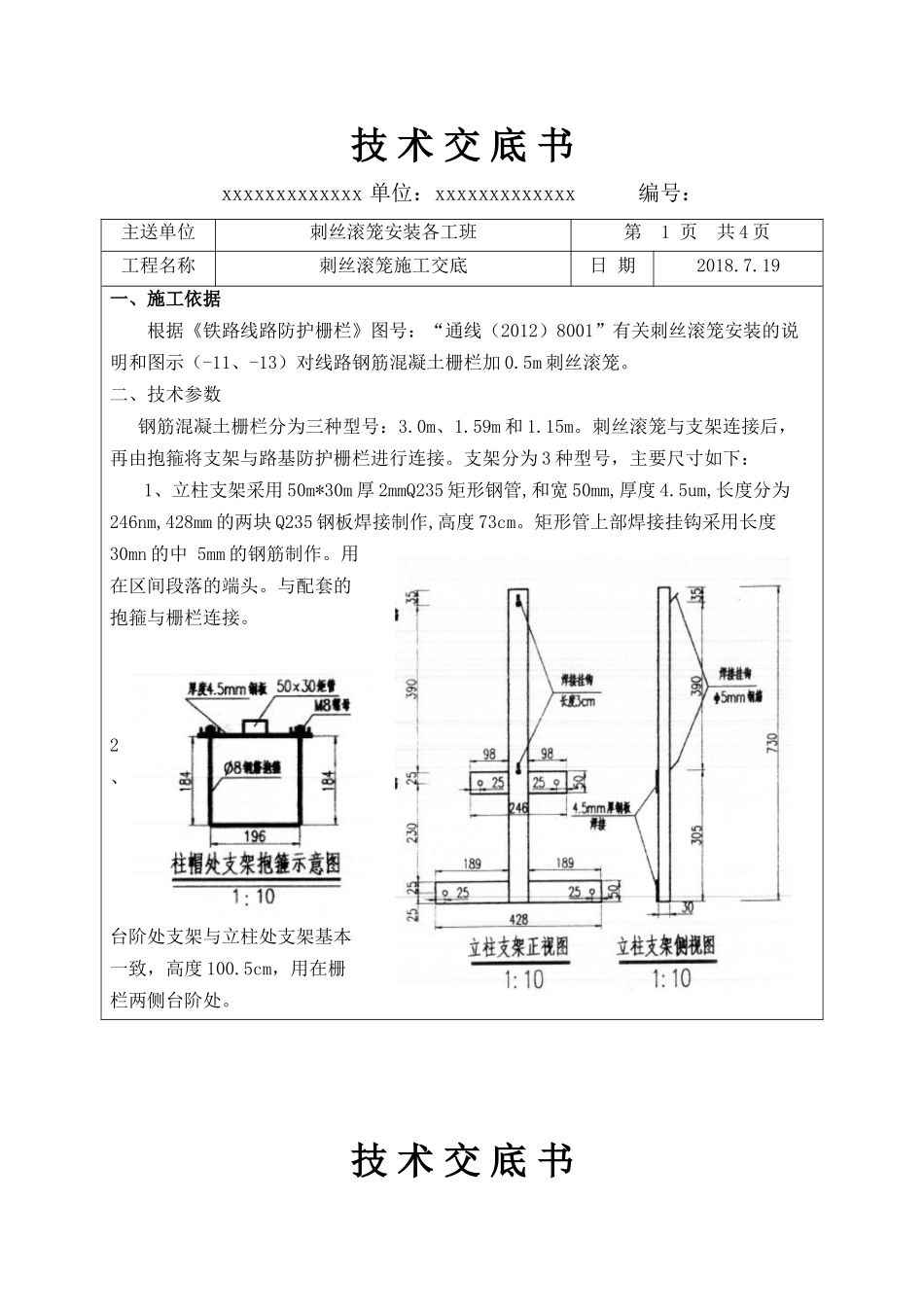

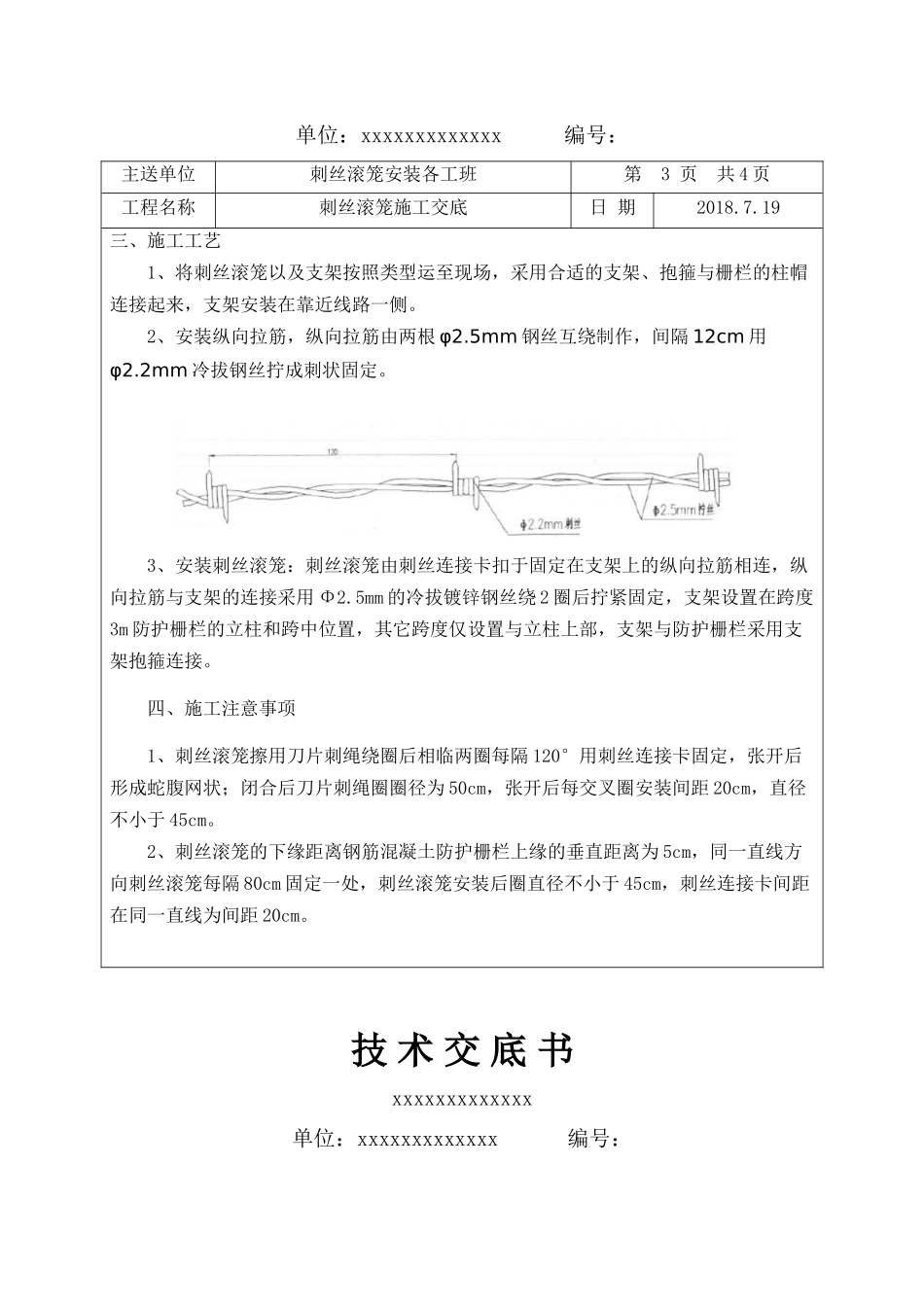

技术交底书xxxxxxxxxxxxx单位：xxxxxxxxxxxxx编号：主送单位刺丝滚笼安装各工班第1页共4页工程名称刺丝滚笼施工交底日期2018.7.19一、施工依据根据《铁路线路防护栅栏》图号：“通线（2012）8001”有关刺丝滚笼安装的说明和图示（-11、-13）对线路钢筋混凝土栅栏加0.5m刺丝滚笼。二、技术参数钢筋混凝土栅栏分为三种型号：3.0m、1.59m和1.15m。刺丝滚笼与支架连接后，再由抱箍将支架与路基防护栅栏进行连接。支架分为3种型号，主要尺寸如下：1、立柱支架采用50m*30m厚2mmQ235矩形钢管,和宽50mm,厚度4.5um,长度分为246nm,428mm的两块Q235钢板焊接制作,高度73cm。矩形管上部焊接挂钩采用长度30mn的中5mm的钢筋制作。用在区间段落的端头。与配套的抱箍与栅栏连接。2、台阶处支架与立柱处支架基本一致，高度100.5cm，用在栅栏两侧台阶处。技术交底书xxxxxxxxxxxxx单位：xxxxxxxxxxxxx编号：主送单位刺丝滚笼安装各工班第2页共4页工程名称刺丝滚笼施工交底日期2018.7.193、加密处支架用在3m栅栏的中部加密用。技术交底书xxxxxxxxxxxxx单位：xxxxxxxxxxxxx编号：主送单位刺丝滚笼安装各工班第3页共4页工程名称刺丝滚笼施工交底日期2018.7.19三、施工工艺1、将刺丝滚笼以及支架按照类型运至现场，采用合适的支架、抱箍与栅栏的柱帽连接起来，支架安装在靠近线路一侧。2、安装纵向拉筋，纵向拉筋由两根φ2.5mm钢丝互绕制作，间隔12cm用φ2.2mm冷拔钢丝拧成刺状固定。3、安装刺丝滚笼：刺丝滚笼由刺丝连接卡扣于固定在支架上的纵向拉筋相连，纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定，支架设置在跨度3m防护栅栏的立柱和跨中位置，其它跨度仅设置与立柱上部，支架与防护栅栏采用支架抱箍连接。四、施工注意事项1、刺丝滚笼擦用刀片刺绳绕圈后相临两圈每隔120°用刺丝连接卡固定，张开后形成蛇腹网状；闭合后刀片刺绳圈圈径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。2、刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为5cm，同一直线方向刺丝滚笼每隔80cm固定一处，刺丝滚笼安装后圈直径不小于45cm，刺丝连接卡间距在同一直线为间距20cm。技术交底书xxxxxxxxxxxxx单位：xxxxxxxxxxxxx编号：主送单位刺丝滚笼安装各工班第4页共4页工程名称刺丝滚笼施工交底日期2018.7.193、支架用抱箍固定于立柱和上槛的线路内侧，跨度为3m的防护栅栏中部设置一处加密支架。钢筋混凝土防护栅栏支架长度不得小于73cm，下部固定长度为28cm，钢防护栅栏支架长度不得小于50cm，下部固定长度为15cm，每根支架在立柱上需最少上下2排固定点。4、每3米单元长度的栏片上部刀片刺绳为30圈，不得少于30圈，单元长度小于3米的，按照10圈/米严格控制。5、涵洞八字墙顶部采用在八字墙上锚固支架安装刺丝滚笼至帽石外边缘往线路内侧0.4m处（与涵洞顶的防护栅栏相接）。6、施工上部结构时需临时梯子、架子等需专人配合，防止跌落、摔伤。7、附效果图以及施工图编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程还要以书面形式进行技术交底。②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接手。
