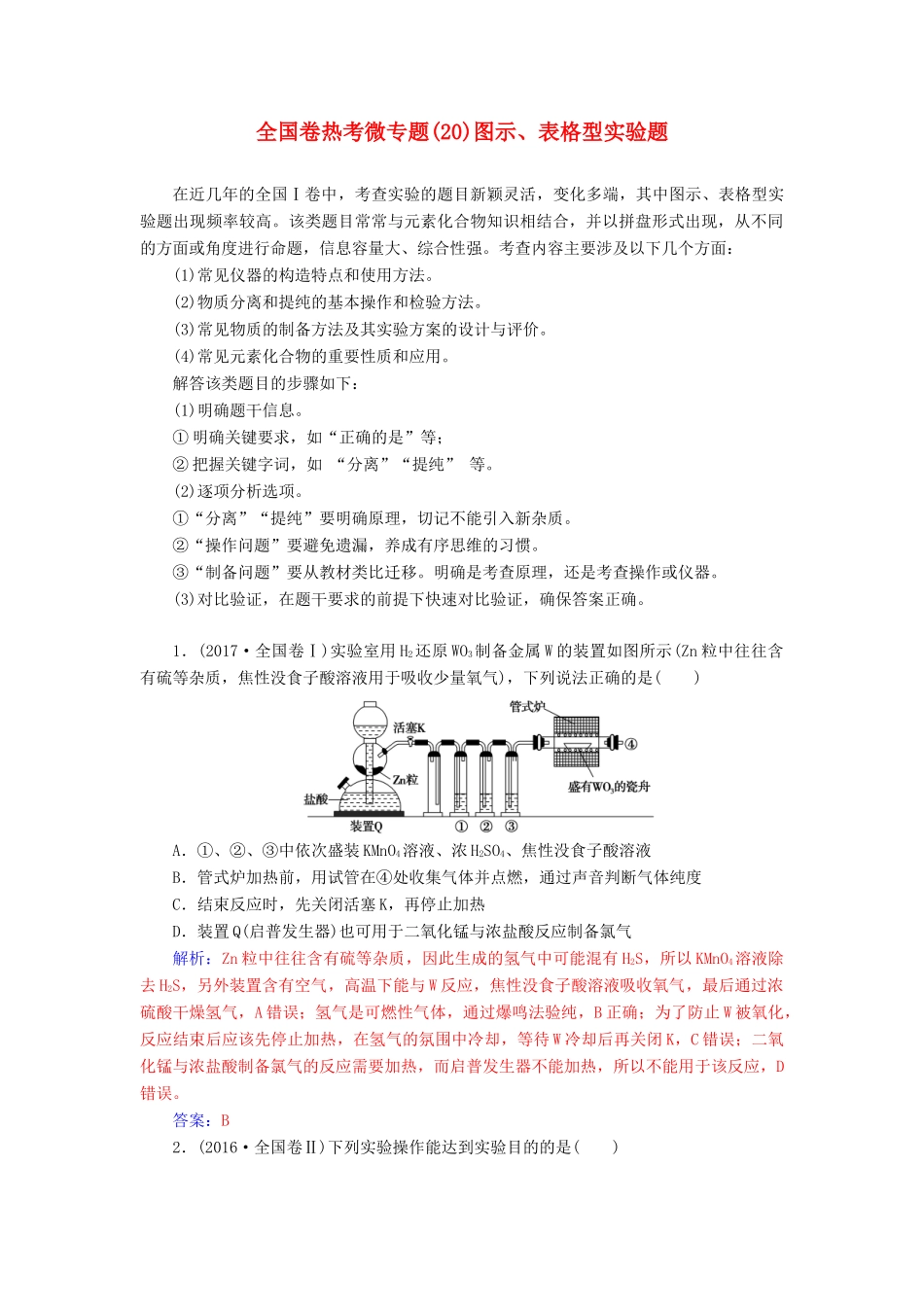

全国卷热考微专题(20)图示、表格型实验题在近几年的全国Ⅰ卷中，考查实验的题目新颖灵活，变化多端，其中图示、表格型实验题出现频率较高。该类题目常常与元素化合物知识相结合，并以拼盘形式出现，从不同的方面或角度进行命题，信息容量大、综合性强。考查内容主要涉及以下几个方面：(1)常见仪器的构造特点和使用方法。(2)物质分离和提纯的基本操作和检验方法。(3)常见物质的制备方法及其实验方案的设计与评价。(4)常见元素化合物的重要性质和应用。解答该类题目的步骤如下：(1)明确题干信息。① 明确关键要求，如“正确的是”等；② 把握关键字词，如 “分离”“提纯” 等。(2)逐项分析选项。①“分离”“提纯”要明确原理，切记不能引入新杂质。②“操作问题”要避免遗漏，养成有序思维的习惯。③“制备问题”要从教材类比迁移。明确是考查原理，还是考查操作或仪器。(3)对比验证，在题干要求的前提下快速对比验证，确保答案正确。1．(2017·全国卷Ⅰ)实验室用 H2还原 WO3制备金属 W 的装置如图所示(Zn 粒中往往含有硫等杂质，焦性没食子酸溶液用于吸收少量氧气)，下列说法正确的是( )A．①、②、③中依次盛装 KMnO4溶液、浓 H2SO4、焦性没食子酸溶液B．管式炉加热前，用试管在④处收集气体并点燃，通过声音判断气体纯度C．结束反应时，先关闭活塞 K，再停止加热D．装置 Q(启普发生器)也可用于二氧化锰与浓盐酸反应制备氯气解析：Zn 粒中往往含有硫等杂质，因此生成的氢气中可能混有 H2S，所以 KMnO4溶液除去 H2S，另外装置含有空气，高温下能与 W 反应，焦性没食子酸溶液吸收氧气，最后通过浓硫酸干燥氢气，A 错误；氢气是可燃性气体，通过爆鸣法验纯，B 正确；为了防止 W 被氧化，反应结束后应该先停止加热，在氢气的氛围中冷却，等待 W 冷却后再关闭 K，C 错误；二氧化锰与浓盐酸制备氯气的反应需要加热，而启普发生器不能加热，所以不能用于该反应，D错误。答案：B2．(2016·全国卷Ⅱ)下列实验操作能达到实验目的的是( )选项实验目的实验操作A制备 Fe(OH)3胶体将 NaOH 浓溶液滴加到饱和的 FeCl3溶液中B由 MgCl2溶液制备无水 MgCl2将 MgCl2溶液加热蒸干C除去 Cu 粉中混有的 CuO加入稀硝酸溶液，过滤、洗涤、干燥D比较水和乙醇中氢的活泼性分别将少量钠投入到盛有水和乙醇的烧杯中解析：向沸水中滴入饱和氯化铁溶液制备氢氧化铁胶体，A 项错误；氯化镁是强酸弱碱盐，MgCl2溶液水解产生的 HCl 易挥...
