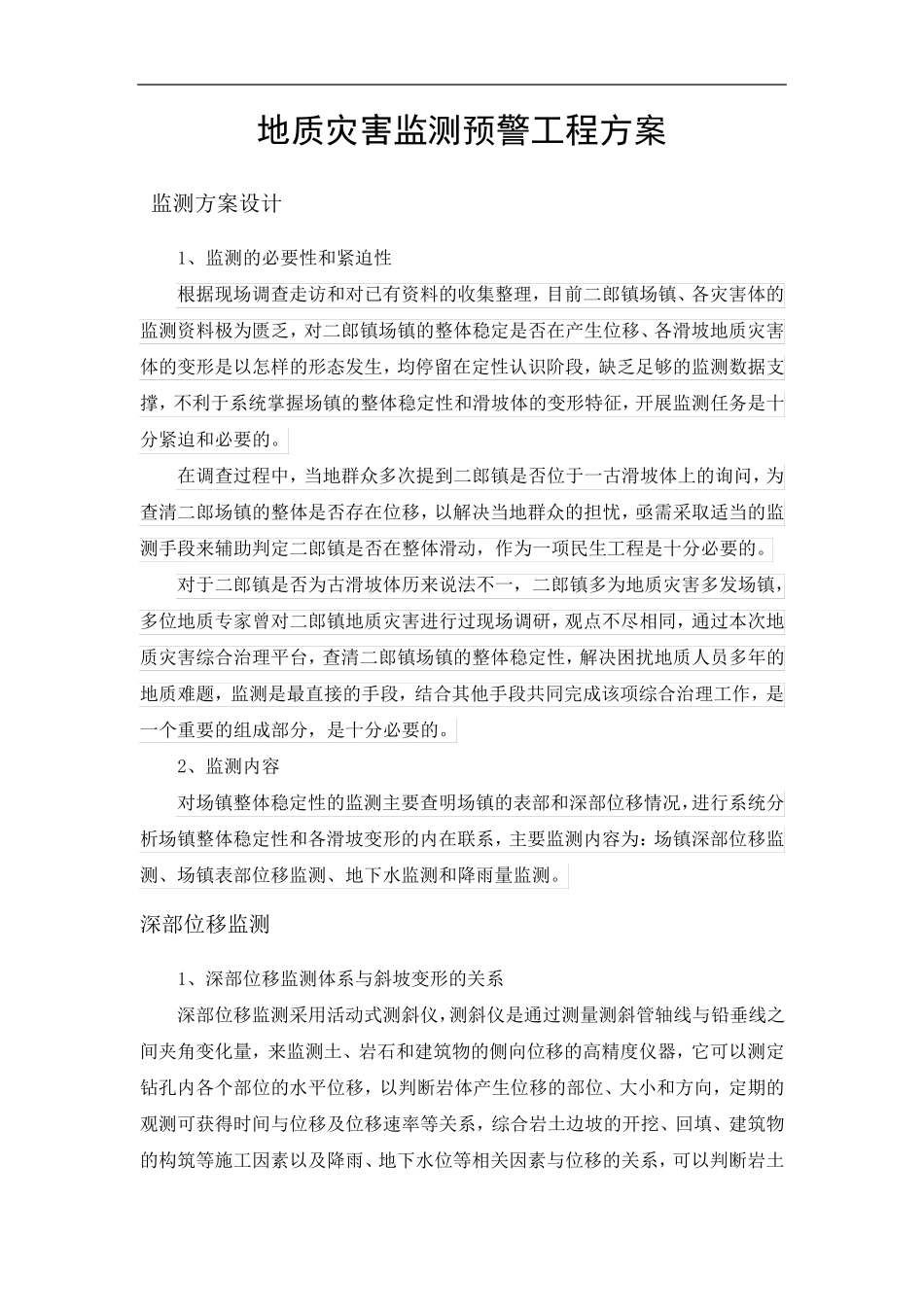

地质灾害监测预警工程方案 监测方案设计 1、监测的必要性和紧迫性 根据现场调查走访和对已有资料的收集整理，目前二郎镇场镇、各灾害体的监测资料极为匮乏，对二郎镇场镇的整体稳定是否在产生位移、各滑坡地质灾害体的变形是以怎样的形态发生，均停留在定性认识阶段，缺乏足够的监测数据支撑，不利于系统掌握场镇的整体稳定性和滑坡体的变形特征，开展监测任务是十分紧迫和必要的。 在调查过程中，当地群众多次提到二郎镇是否位于一古滑坡体上的询问，为查清二郎场镇的整体是否存在位移，以解决当地群众的担忧，亟需采取适当的监测手段来辅助判定二郎镇是否在整体滑动，作为一项民生工程是十分必要的。 对于二郎镇是否为古滑坡体历来说法不一，二郎镇多为地质灾害多发场镇，多位地质专家曾对二郎镇地质灾害进行过现场调研，观点不尽相同，通过本次地质灾害综合治理平台，查清二郎镇场镇的整体稳定性，解决困扰地质人员多年的地质难题，监测是最直接的手段，结合其他手段共同完成该项综合治理工作，是一个重要的组成部分，是十分必要的。 2、监测内容 对场镇整体稳定性的监测主要查明场镇的表部和深部位移情况，进行系统分析场镇整体稳定性和各滑坡变形的内在联系，主要监测内容为：场镇深部位移监测、场镇表部位移监测、地下水监测和降雨量监测。 深部位移监测 1、深部位移监测体系与斜坡变形的关系 深部位移监测采用活动式测斜仪，测斜仪是通过测量测斜管轴线与铅垂线之间夹角变化量，来监测土、岩石和建筑物的侧向位移的高精度仪器，它可以测定钻孔内各个部位的水平位移，以判断岩体产生位移的部位、大小和方向，定期的观测可获得时间与位移及位移速率等关系，综合岩土边坡的开挖、回填、建筑物的构筑等施工因素以及降雨、地下水位等相关因素与位移的关系，可以判断岩土 边坡的稳定性及其影响因素，为设计、施工、工程处理提供依据，同时为预报险情提供参考资料。 自动化监测系统由两大部分组成： 1）仪器系统：一般由传感器探头、有深度标记的承重电缆和读数显示仪组成。 2）测斜导管：垂直埋设在需要监测部位的岩体里面，并与岩体连成一体，导管内壁有互成90°的两对凹槽，以便探头的滑轮能上下滑动并起定位作用。如果岩土体产生位移，导管将随岩土体一起变形。观测时，探头由导轮引导，用电缆垂向悬吊在测斜管内沿凹槽滑行。当探头以一定间距在导管内逐段滑动测量时，装在探头内的传感元件将每次测得的探头与垂线的夹角转换成电...
