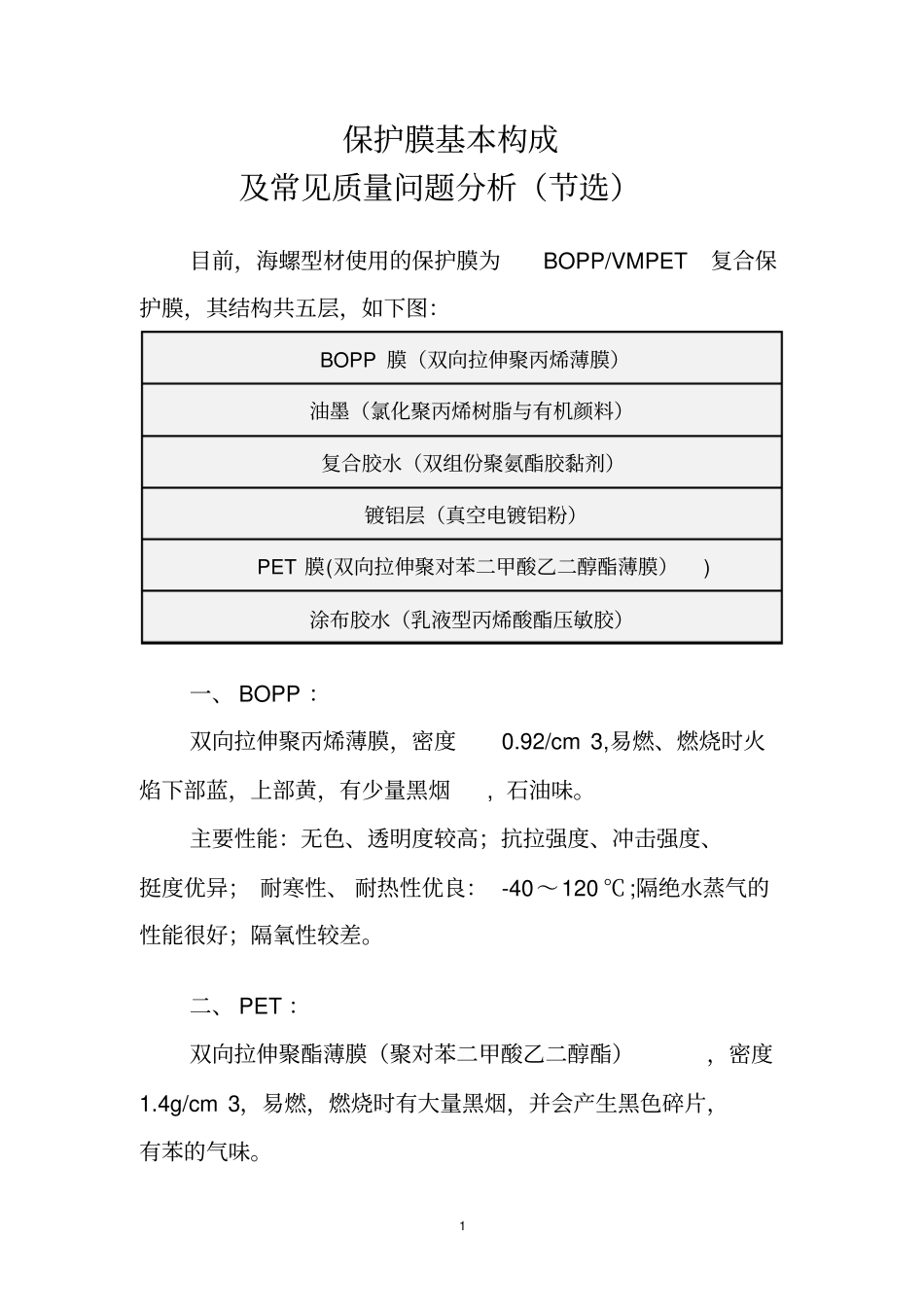

1 保护膜基本构成及常见质量问题分析（节选）目前，海螺型材使用的保护膜为BOPP/VMPET复合保护膜，其结构共五层，如下图：BOPP 膜（双向拉伸聚丙烯薄膜）油墨（氯化聚丙烯树脂与有机颜料）复合胶水（双组份聚氨酯胶黏剂）镀铝层（真空电镀铝粉）PET 膜(双向拉伸聚对苯二甲酸乙二醇酯薄膜）) 涂布胶水（乳液型丙烯酸酯压敏胶）一、 BOPP ：双向拉伸聚丙烯薄膜，密度0.92/cm 3,易燃、燃烧时火焰下部蓝，上部黄，有少量黑烟, 石油味。主要性能：无色、透明度较高；抗拉强度、冲击强度、挺度优异； 耐寒性、 耐热性优良： -40～120 ℃ ;隔绝水蒸气的性能很好；隔氧性较差。二、 PET ：双向拉伸聚酯薄膜（聚对苯二甲酸乙二醇酯），密度1.4g/cm 3，易燃，燃烧时有大量黑烟，并会产生黑色碎片，有苯的气味。2 主要性能：机械强度大：抗张力等于PE 的 5～10 倍。挺力强， 耐冲击好； 耐热性和耐寒性好，高温 240 ℃仍稳定；耐油性好，耐药性好，耐酸性优良，耐碱性差；水和水蒸汽透过小，防潮、防性优良；对于氧气及湿气的隔绝能力相对较差，但对于香料的保香性能优良；透明度好，防止紫外线透过性较差。三、油墨： 油墨的功能是在印刷材料上形成耐久的有色图象，由颜料、连结料、溶剂、填充料、辅助剂组成。油墨调配项目和相关理论包括：色料原色、色彩属性、色料减色法、间色复色补色、油墨调配、油墨的粘度浓度调节等。四、复合胶水：目前我公司使用为油性双组份聚氨酯型胶黏剂： A 组份为多元醇共聚物；B 组份为多异氰酸酯。五、涂布胶水1、压敏胶水的构成：丙烯酸酯压敏胶主要是有起粘附作用成分、起凝聚作用成分和起改性成分的单体共聚物。粘附成分提供初粘力；凝聚成份可提高内聚力，又对粘附性、耐水性、透明性等有特殊的作用；改性成份为带官能团的单体，它不仅起交联作用，而且对粘附性、内聚力的提高也起作用。压敏胶的合成按自由基引发聚合原理，采取乳液或溶液聚合方法进行聚合。2、丙烯酸水性压敏胶的特性：水性丙烯酸压敏胶以水3 为稀释剂，具有环保、安全和低成本的优势。丙烯酸水性压敏胶的特定构成组分决定了其稳定性、耐水性、耐候性等要劣于酯溶型胶。具体表现为：⑴、干燥速度慢，水的挥发速度远远低于醋酸乙酯。生产时，设定温度要高、机速不能过快，否则易造成干燥不充分，出现胶转移现象。⑵、亲水性强，遇到雨天、高温高湿条件下，保护膜的胶性能发生改变， 易发生胶转移现象。 酯溶型胶则不易亲...
