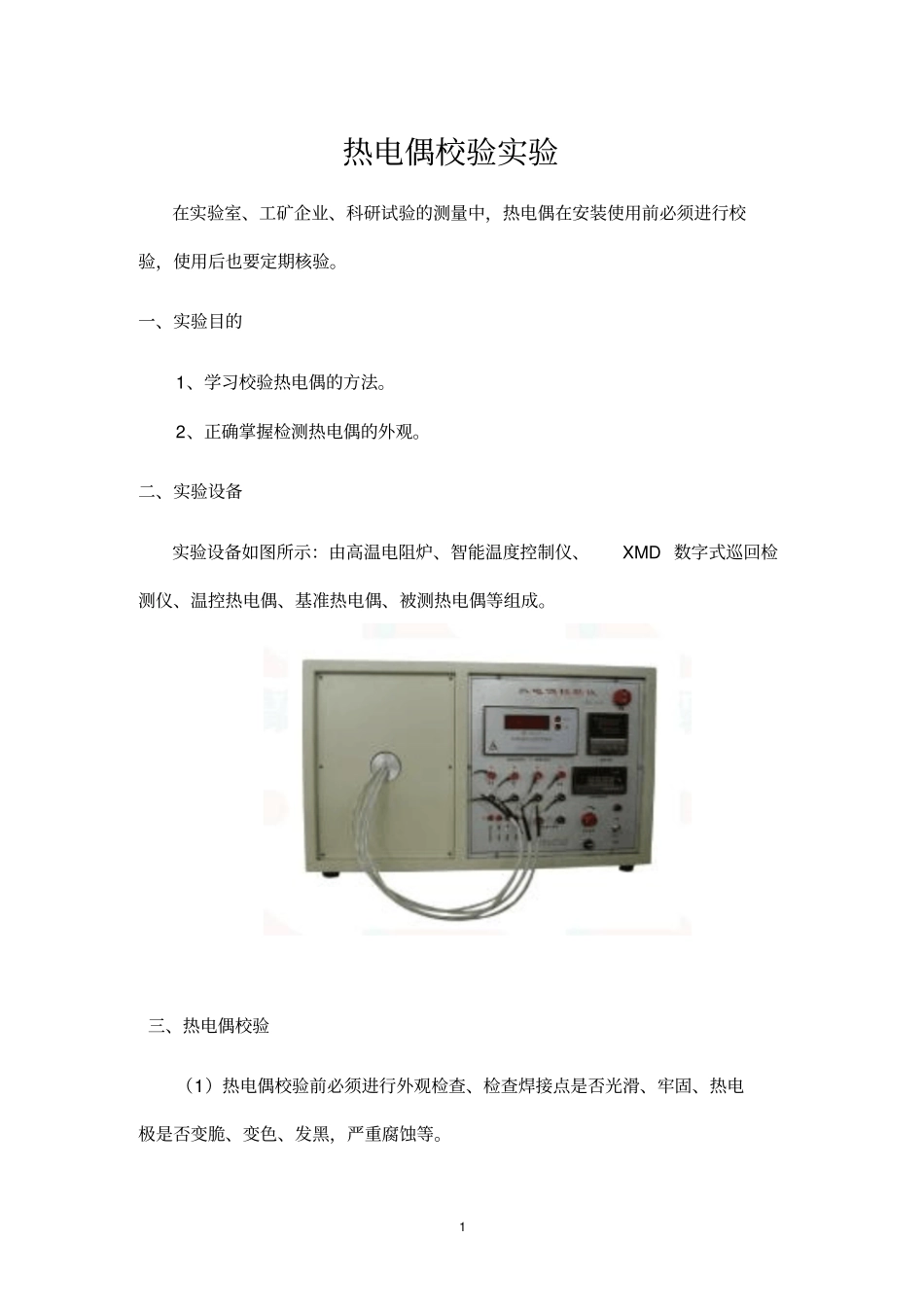

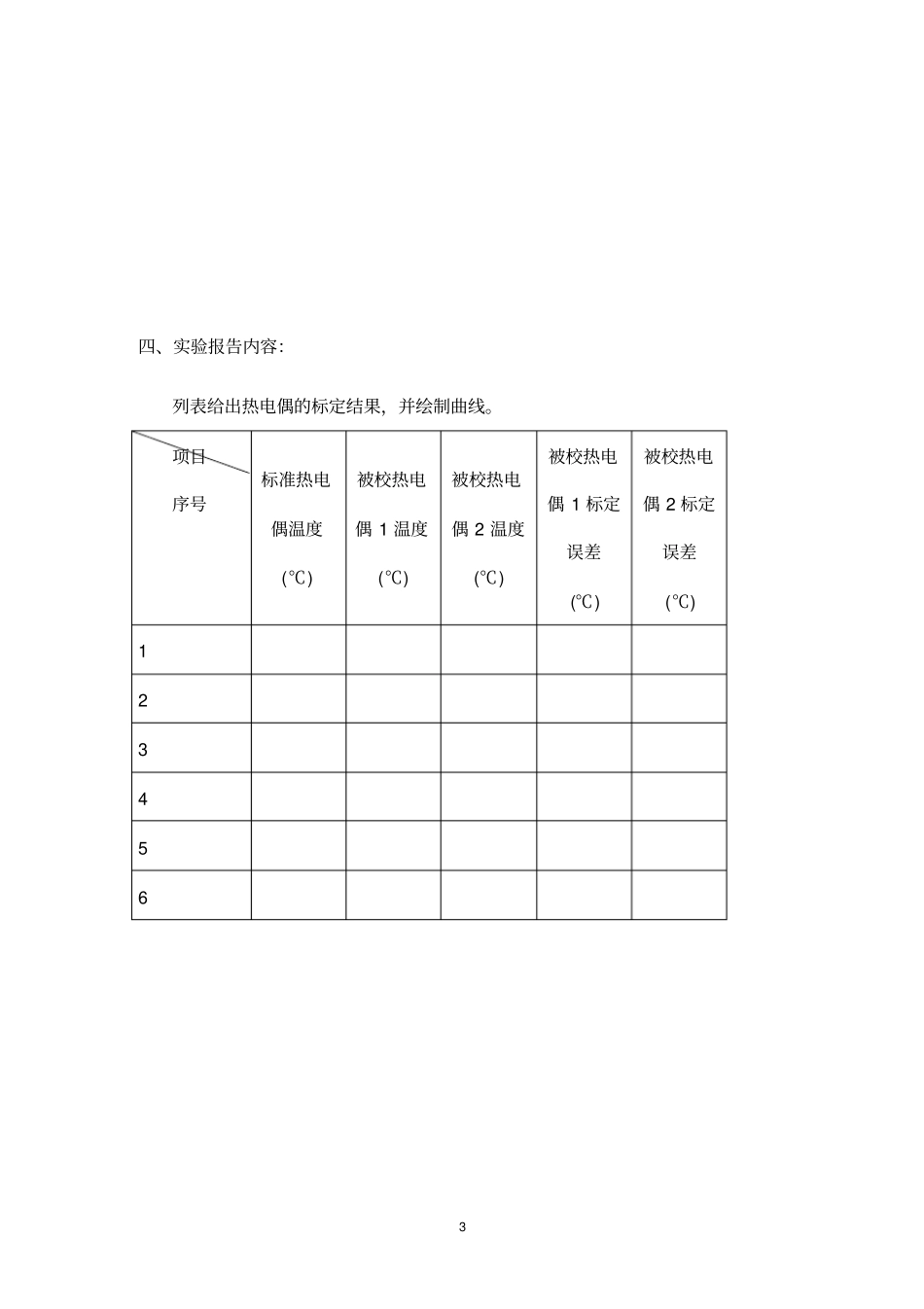

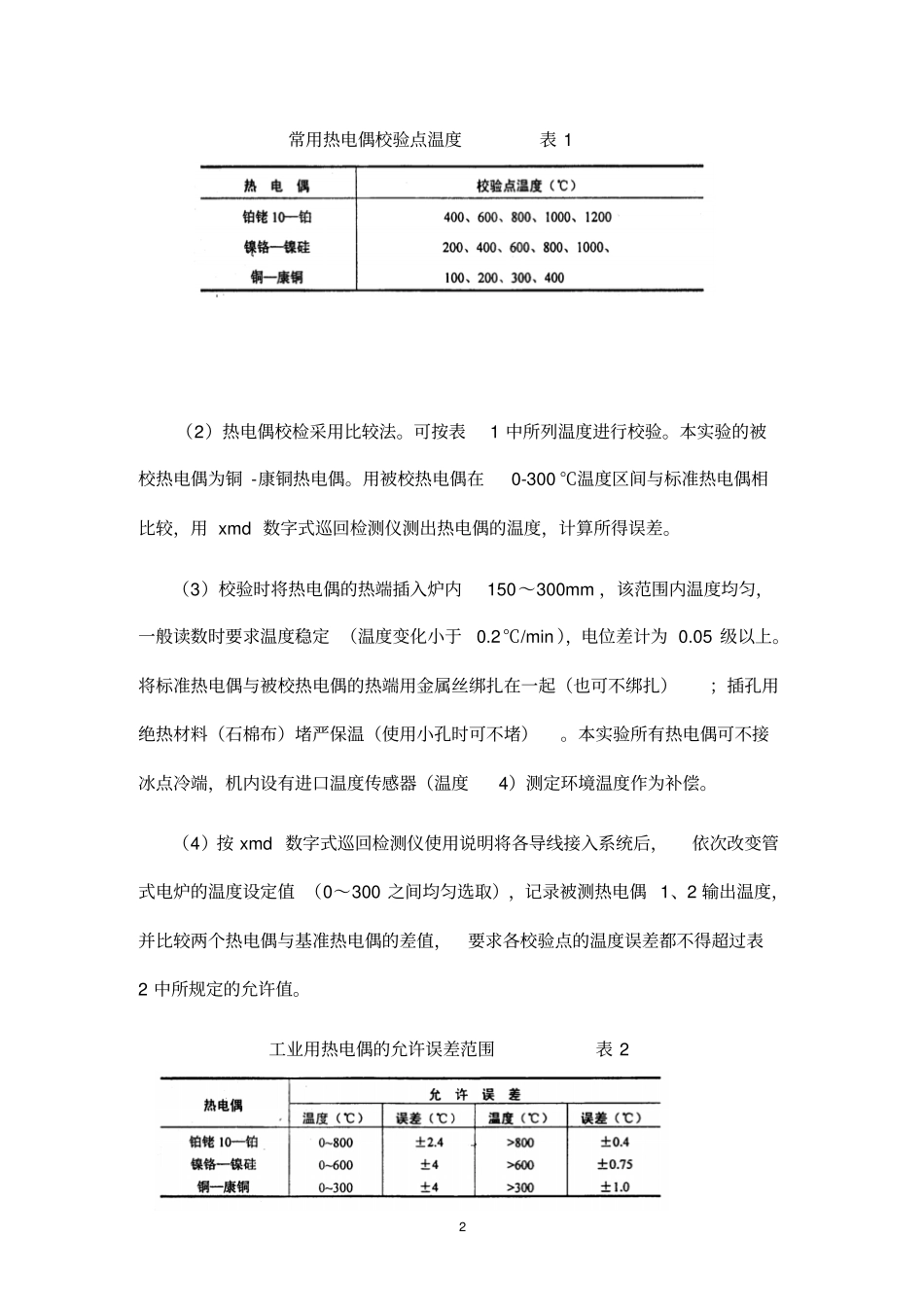

1 热电偶校验实验在实验室、工矿企业、科研试验的测量中，热电偶在安装使用前必须进行校验，使用后也要定期核验。一、实验目的1、学习校验热电偶的方法。2、正确掌握检测热电偶的外观。二、实验设备实验设备如图所示：由高温电阻炉、智能温度控制仪、XMD 数字式巡回检测仪、温控热电偶、基准热电偶、被测热电偶等组成。三、热电偶校验（1）热电偶校验前必须进行外观检查、检查焊接点是否光滑、牢固、热电极是否变脆、变色、发黑，严重腐蚀等。2 常用热电偶校验点温度表 1 （2）热电偶校检采用比较法。可按表1 中所列温度进行校验。本实验的被校热电偶为铜 -康铜热电偶。用被校热电偶在0-300 ℃温度区间与标准热电偶相比较，用 xmd 数字式巡回检测仪测出热电偶的温度，计算所得误差。（3）校验时将热电偶的热端插入炉内150～300mm ，该范围内温度均匀，一般读数时要求温度稳定 （温度变化小于0.2℃/min ），电位差计为 0.05 级以上。将标准热电偶与被校热电偶的热端用金属丝绑扎在一起（也可不绑扎）；插孔用绝热材料（石棉布）堵严保温（使用小孔时可不堵）。本实验所有热电偶可不接冰点冷端，机内设有进口温度传感器（温度4）测定环境温度作为补偿。（4）按 xmd 数字式巡回检测仪使用说明将各导线接入系统后，依次改变管式电炉的温度设定值 （0～300 之间均匀选取），记录被测热电偶 1、2 输出温度，并比较两个热电偶与基准热电偶的差值，要求各校验点的温度误差都不得超过表2 中所规定的允许值。工业用热电偶的允许误差范围表 2 3 四、实验报告内容：列表给出热电偶的标定结果，并绘制曲线。项目序号标准热电偶温度(℃) 被校热电偶 1 温度(℃) 被校热电偶 2 温度(℃) 被校热电偶 1 标定误差(℃) 被校热电偶 2 标定误差(℃) 1 2 3 4 5 6
