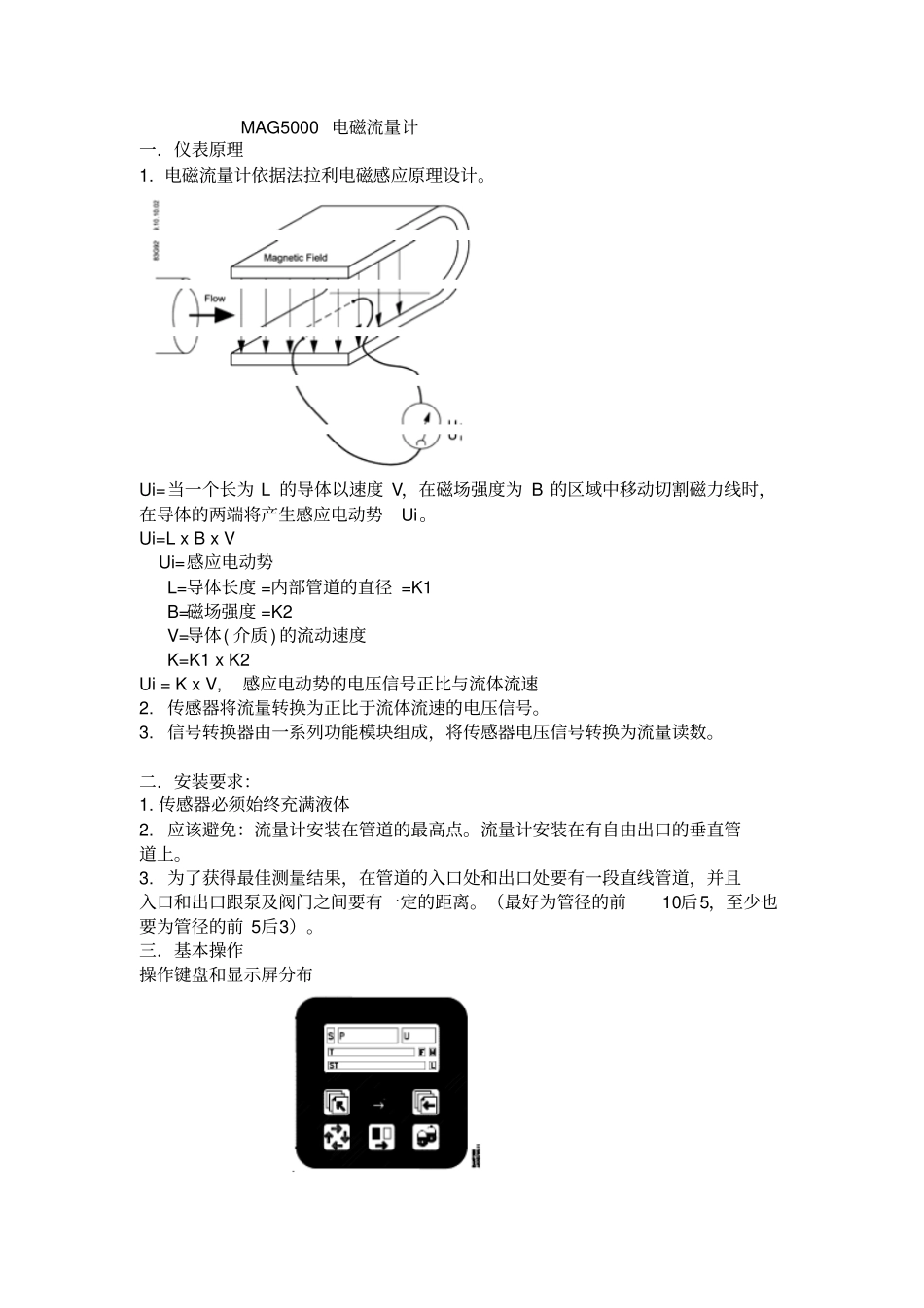

完整版MAG5000电磁流量计_第1页
1/2

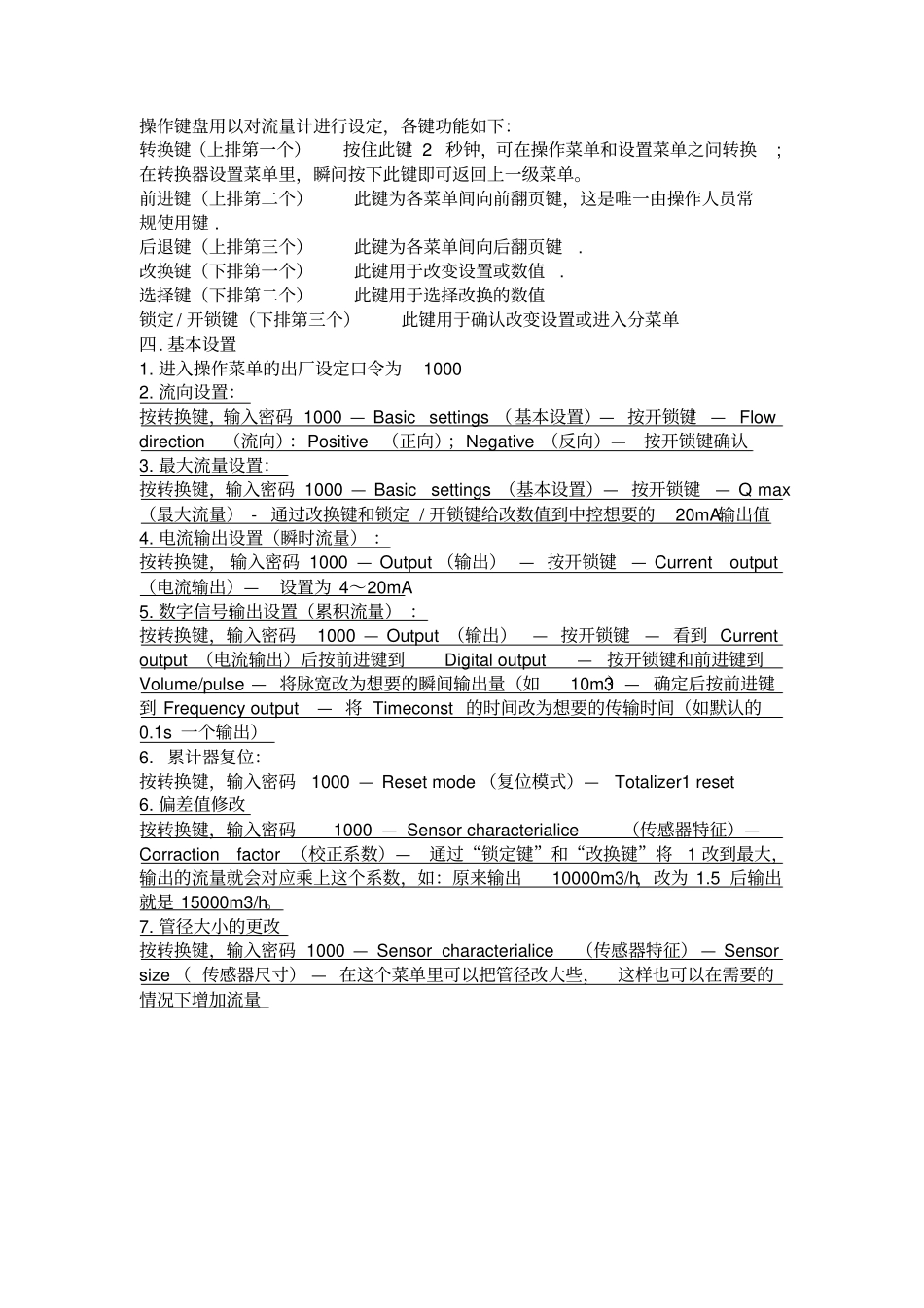

完整版MAG5000电磁流量计_第2页
2/2
MAG5000 电磁流量计一.仪表原理1. 电磁流量计依据法拉利电磁感应原理设计。Ui=当一个长为 L 的导体以速度 V,在磁场强度为 B 的区域中移动切割磁力线时,在导体的两端将产生感应电动势Ui。Ui=L x B x V Ui=感应电动势L=导体长度 =内部管道的直径 =K1 B=磁场强度 =K2 V=导体( 介质 ) 的流动速度K=K1 x K2 Ui = K x V,感应电动势的电压信号正比与流体流速2. 传感器将流量转换为正比于流体流速的电压信号。3. 信号转换器由一系列功能模块组成,将传感器电压信号转换为流量读数。二.安装要求:1. 传感器必须始终充满液体2. 应该避免:流量计安装在管道的最高点。流量计安装在有自由出口的垂直管道上。3. 为了获得最佳测量结果,在管道的入口处和出口处要有一段直线管道,并且入口和出口跟泵及阀门之间要有一定的距离。(最好为管径的前10后5,至少也要为管径的前 5后3)。三.基本操作操作键盘和显示屏分布操作键盘用以对流量计进行设定,各键功能如下:转换键(上排第一个)按住此键 2 秒钟,可在操作菜单和设置菜单之问转换;在转换器设置菜单里,瞬问按下此键即可返回上一级菜单。前进键(上排第二个)此键为各菜单间向前翻页键,这是唯一由操作人员常规使用键 . 后退键(上排第三个)此键为各菜单间向后翻页键. 改换键(下排第一个)此键用于改变设置或数值. 选择键(下排第二个)此键用于选择改换的数值锁定 / 开锁键(下排第三个)此键用于确认改变设置或进入分菜单四. 基本设置1. 进入操作菜单的出厂设定口令为10002. 流向设置:按转换键,输入密码 1000 — Basic settings (基本设置)— 按开锁键 — Flow direction(流向):Positive (正向);Negative (反向)—按开锁键确认3. 最大流量设置:按转换键,输入密码 1000 — Basic settings (基本设置)— 按开锁键— Q max(最大流量) - 通过改换键和锁定 / 开锁键给改数值到中控想要的20mA输出值4. 电流输出设置(瞬时流量) :按转换键, 输入密码 1000 — Output (输出) — 按开锁键— Current output(电流输出)—设置为 4~20mA 5. 数字信号输出设置(累积流量) :按转换键,输入密码1000 — Output (输出)— 按开锁键— 看到 Current output (电流输出)后按前进键到Digital output—按开锁键和前进键到Volume/pulse — 将脉宽改为想要的瞬间输出量(如10m3)— 确定后...
