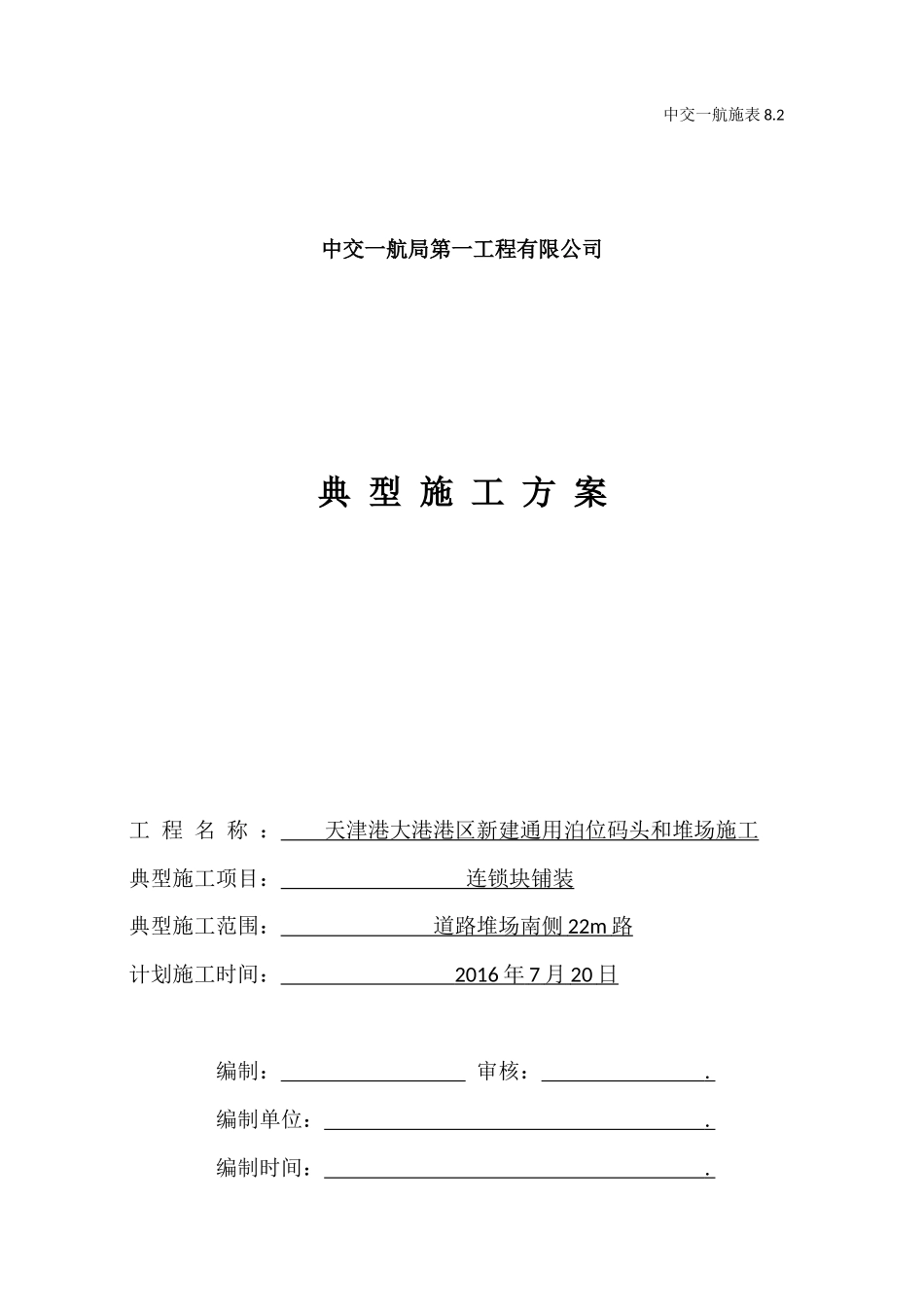

中交一航施表8.2中交一航局第一工程有限公司典型施工方案工程名称：天津港大港港区新建通用泊位码头和堆场施工典型施工项目：连锁块铺装典型施工范围：道路堆场南侧22m路计划施工时间：2016年7月20日编制：审核：.编制单位：.编制时间：.典型施工的目的：1、确定连锁块铺装施工工艺的可行性；2、确定大面积铺砌联锁块所需的砂垫层虚铺厚度；3、压实机具的选择和组合，压实的顺序、速度和压实遍数；4、机械的协调和配合；5、施工过程中应集中控制的项目；主要施工方法和工艺1、工艺流程施工准备→基层验收→测量放线→试验段施工→松铺整平中粗砂（垫砂层）→铺设联锁块体→压实联锁块体→细砂填缝→工程验收2、施工方法1.施工准备在进行水泥稳定碎石基层前，定制联锁块，根据施工区域面积进行计算所需砂垫层方量，联锁块数量及铺砌形式并提前运输进场。施工人员进场到位。根据设计要求，砂应采用中、粗砂，含泥量不得大于3%，含水量宜为4%-8%。2.基层验收联锁块基层为水泥稳定碎石基层，进行联锁块施工前，对施工好的水泥稳定碎石基层进行验收，合格后方可进行联锁块的施工。3、测量放线施工时，先沿1#、2#、4#堆场中心线向两边分，该线并垂直轨道中心线，同时按设计放坡，间距5-10m设置高程点，在每个点上打设钢筋头，以测放中粗砂的松铺顶标高及铺面设计标高。4.试验段施工在施工区域选取一块试验区域，按照联锁块施工工艺流程及施工方法进行联锁块试验段施工，确定大面积铺砌联锁块所需的砂垫层虚铺厚度、小型压路机碾压遍数及形式。同时，检测联锁块混泥土抗压强度要求大于50MPa。5.整平中粗砂面层铺设前，先进行砂垫层的铺设，砂垫层应均布地松铺在基层顶面上。经测量放线后，用人工按试验坡度进行松铺中粗砂，垫砂层按区段采用人工刮板法按坡度要求进行摊铺，厚度要求均匀、平整。为保证铺设联锁块的标高及平整度，在已摊铺好的垫砂层上，不得有任何扰动。垫砂层压实后厚度为30mm。6.铺设联锁块（1）.联锁块的铺筑从堆场边缘开始，向堆场中心线进行铺筑；对无立道牙部位的施工，采用混凝土止挡法或路面砖砂粘结法固定块体；（2）.联锁块铺设时,应先在铺设范围内划线分区，道路分段长度和堆场分区边线宜为5m。联锁块应从下坡向坡脊方向人字形铺设。（3）.铺筑路面砖时，在刚铺筑的路面砖上，垫一块大于0.3m2的木板,站在木板上铺筑；（4）.临近各类井、路缘石等不足整块的交接处采用切割块镶嵌大于联锁块尺寸的25%）或现浇强度等级不小于c35的细石混泥土浇筑（小于联锁块尺寸的25%）；未铺筑部分，应及时用细石混凝土填补好；铺砌联锁块体时，操作者应站在砌块上作业，不得站在砂垫层上。7.压实联锁块待联锁块铺砌后经检验各块体对应角点连线的平直度和纵横坡合格后，采用强力平板振动（离心力16~20kN，底盘面积0.35~0.5m2，振动频率为75~100Hz），或12t的小型振动压路机振压2~3次，使表面平整、松铺的垫砂达到密实，部分砂充实于接缝的底部。振压时注意施工虚铺边1m宽范围内不得振压。8.细砂填缝联锁块体振压结实平整后，用中细砂（含水量小于2%）填满砌体间的缝隙再振压一次，后将表面多余的细砂清除。填缝砂级配必须满足《港口道路、堆场铺面设计与施工规范JTJ296-96》中表5.3.3的要求。扫砂和振实交替进行2～3遍。联锁块铺砌面层标高允许偏差如下：施工设备：序号设备名称型号规格数量制造年份额定功率(KW)生产能力是否自动配料自有/租用目前所在地1推土机T1401200590KW租用南京2装载机LN9301200623KW0.32m3自有南京3汽车8T58T自有南京4Y压路机Z18JC118T租用南京5Y压路机Z8JC18T租用南京6汽油冲击夯HCR100台1租用南京7洒水车10m3台18水准仪台1施工人员：序号工种人员数量1项目负责人12技术负责人13技术主办14调度15管理人员26施工人员137司机12典型施工数量、进度安排典型施工区域为新建堆场南侧回字形排水沟北侧22m路，施工面积约2450m2。具体如图所示：施工进度安排2016年7月20日~2016年8月27日技术组织措施1、质量保证措施由项目部技术总工、技术主办、施工队伍共同完成对工程质量的控制。各级技术人员应经常深入现场，对施工操作质量进行巡视检查，现场技术人员对施...
