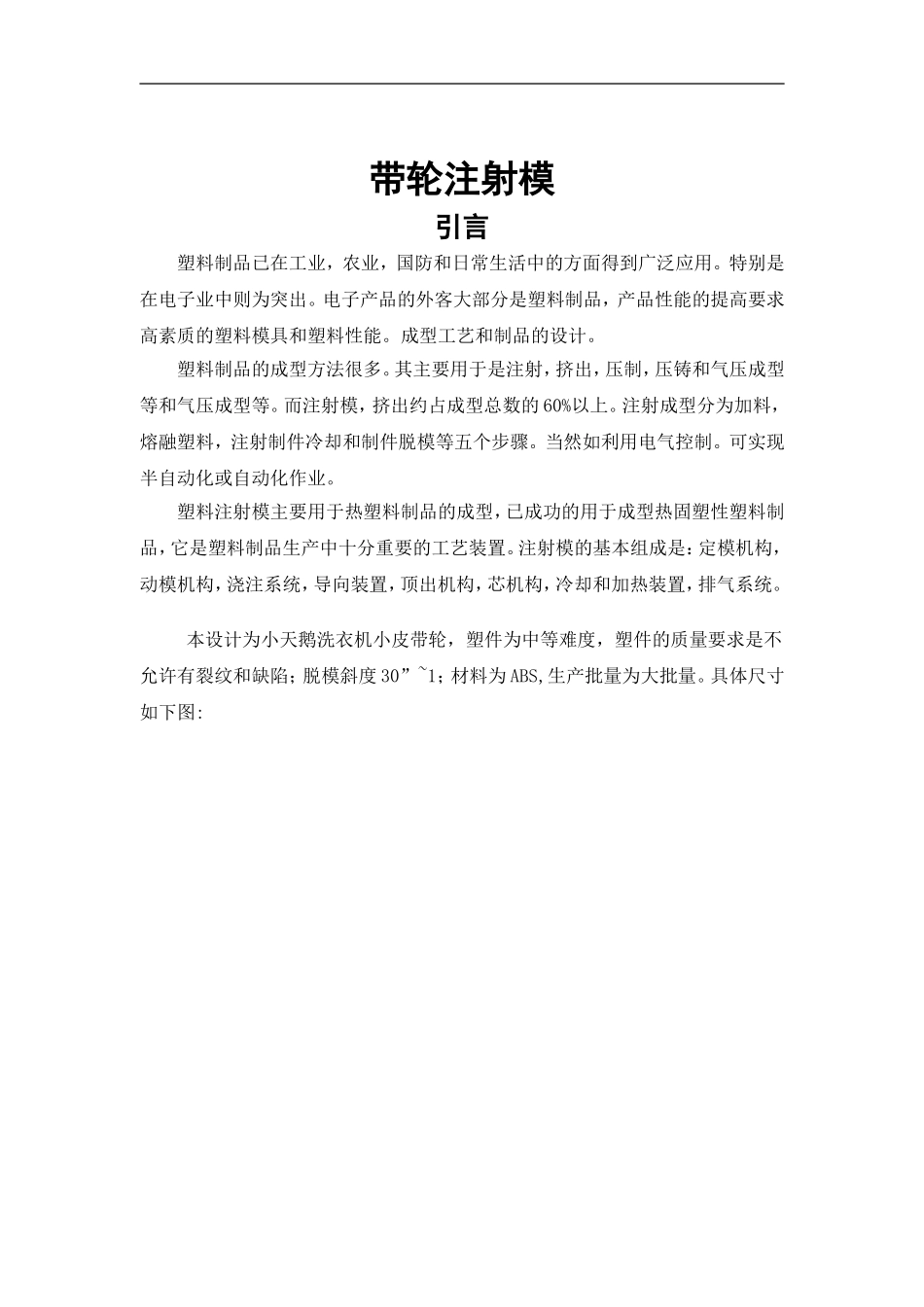

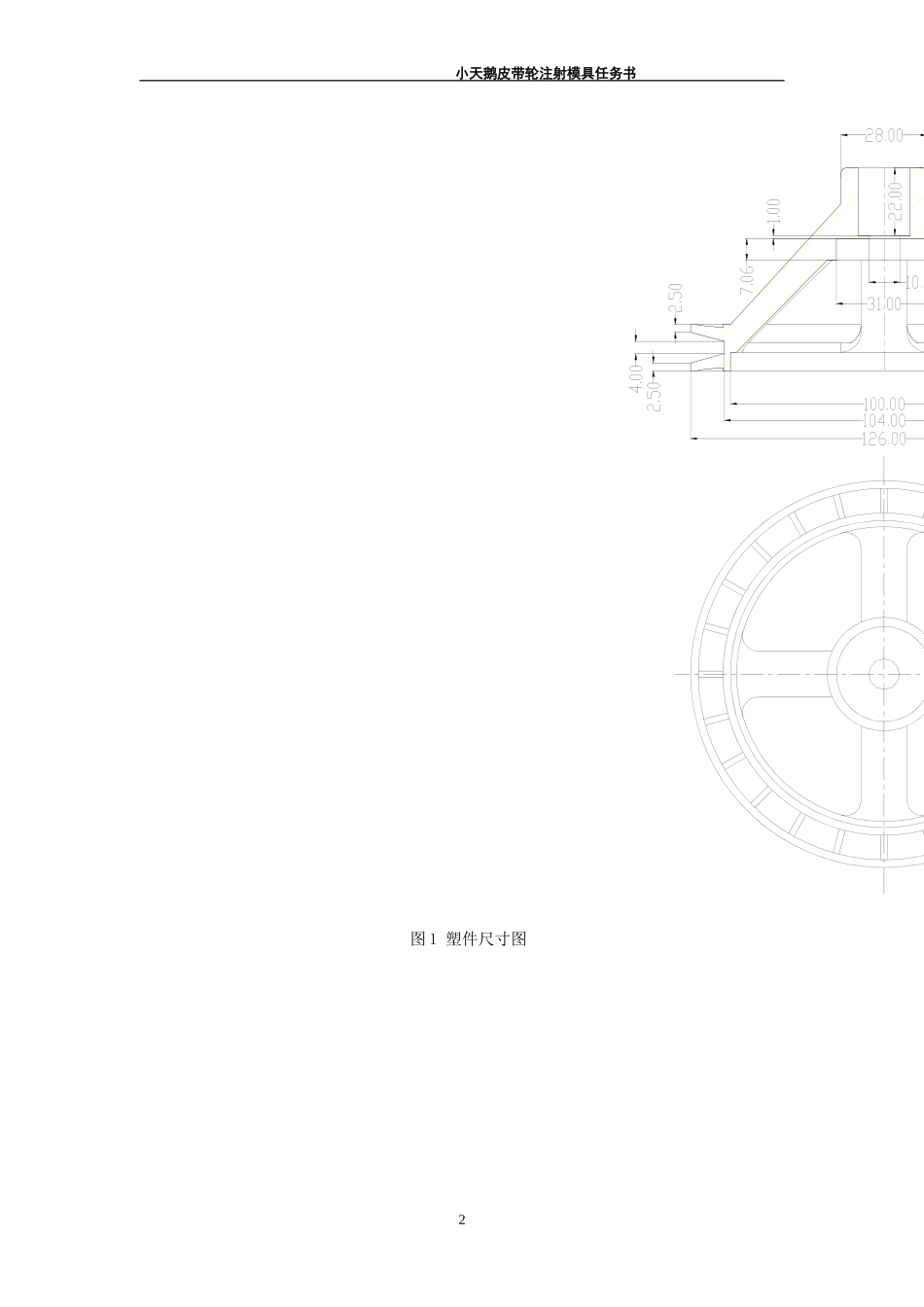

带轮注射模引言塑料制品已在工业，农业，国防和日常生活中的方面得到广泛应用。特别是在电子业中则为突出。电子产品的外客大部分是塑料制品，产品性能的提高要求高素质的塑料模具和塑料性能。成型工艺和制品的设计。 塑料制品的成型方法很多。其主要用于是注射，挤出，压制，压铸和气压成型等和气压成型等。而注射模，挤出约占成型总数的 60%以上。注射成型分为加料，熔融塑料，注射制件冷却和制件脱模等五个步骤。当然如利用电气控制。可实现半自动化或自动化作业。 塑料注射模主要用于热塑料制品的成型，已成功的用于成型热固塑性塑料制品，它是塑料制品生产中十分重要的工艺装置。注射模的基本组成是：定模机构，动模机构，浇注系统，导向装置，顶出机构，芯机构，冷却和加热装置，排气系统。本设计为小天鹅洗衣机小皮带轮，塑件为中等难度，塑件的质量要求是不允许有裂纹和缺陷；脱模斜度 30”~1；材料为 ABS,生产批量为大批量。具体尺寸如下图: 小天鹅皮带轮注射模具任务书 图 1 塑件尺寸图2 小天鹅皮带轮注射模具任务书一、分析塑件的结构工艺性3 小天鹅皮带轮注射模具任务书 图 2 塑件图本塑件为小天鹅洗衣机小皮带轮(如图 2-2)，注塑模具由于其专用性，不同于冷冲压模具的设计，设计时总体结构设计方案不会有太多的选择，在设计时主要考虑到工厂现有的设备情况、产品的生产批量及模具的寿命。该塑件有轮缘、轮毂及轮幅所组成，轮缘相当于大圆柱体开了一条截面为 V 形的环形凹槽，皮带通过与凹槽带动皮带轮旋转，而中心孔内镶嵌一个中心为方形孔的金属嵌件，方形孔用于套在与洗衣筒的方轴上，以便带动洗衣筒转动，该小天鹅洗衣机小皮带轮为大批生产，模具的尺寸精度要求高，但由于该塑料制件尺寸中等，壁厚不均，形状较为复杂，还要考虑侧抽时的脱模力和脱模角度，所以模具的结构相对比较复杂，所以模具制造成本比较高，因此在生产时要考虑到模具寿命尽量要高，所以对模具材料和模具结构的要求等提出了较高的要求。小天鹅洗衣机小皮带轮是一个内形件，尺寸精度要求高，要考虑在设计时在能顺利成型出塑料制品的情况下，对模具型腔的尺寸、表面抛光工艺要求还是比较高。从总体结构上来看，该制件是一个尺寸中等，壁厚不均，整体结构比较复杂的塑料件。由于壁厚不均，脱模时如果受力不均则易会产生变形从而出现制品缺陷还有该塑件有侧抽部分，因此对模具结构、脱模机构及冷却系统的设计要求较高二、模具方案的拟定 对于同一...
