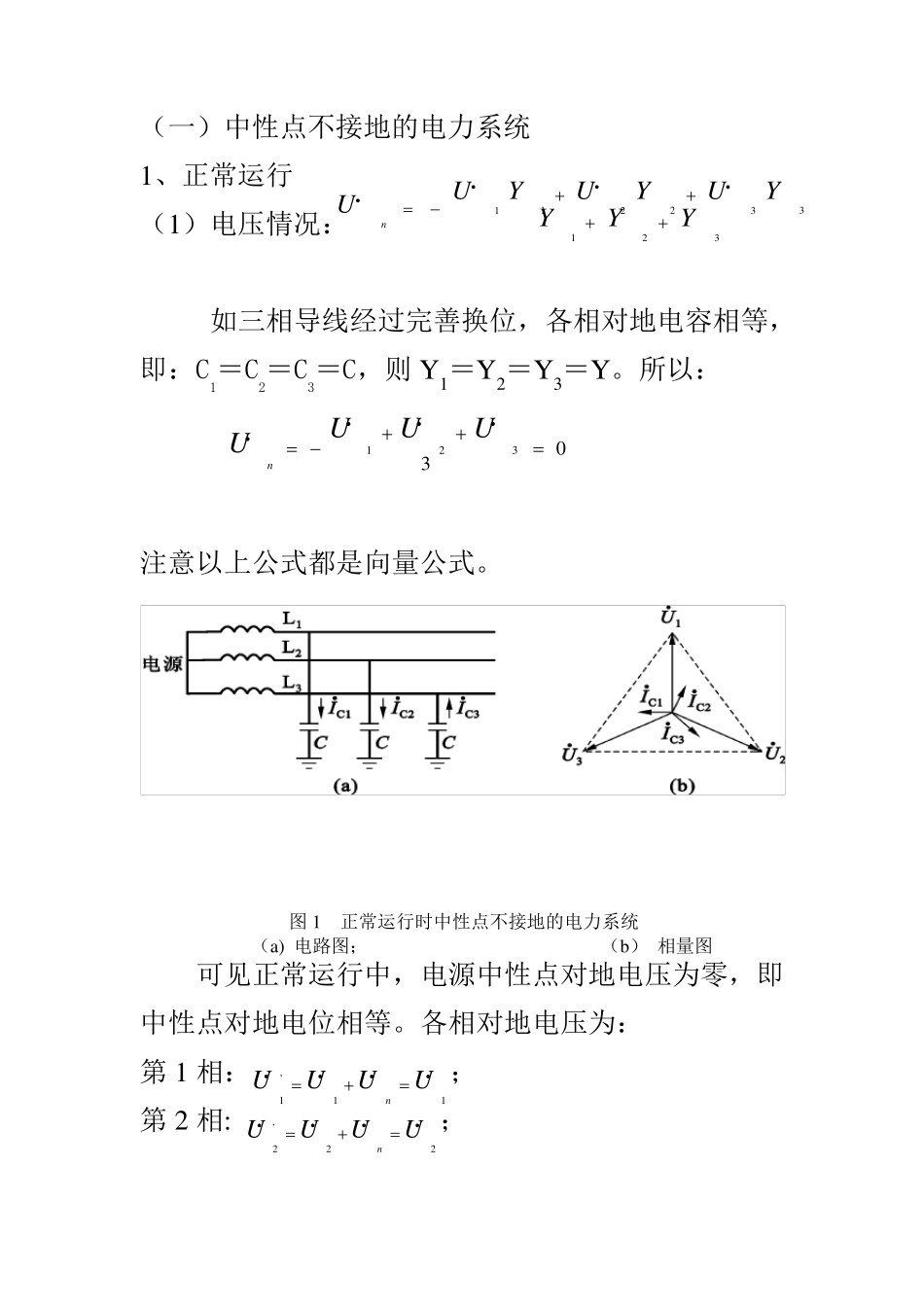

（一）中性点不接地的电力系统 1、正常运行 （1）电压情况： 如三相导线经过完善换位，各相对地电容相等，即：C1＝C2＝C3＝C，则 Y1＝Y2＝Y3＝Y。所以： 注意以上公式都是向量公式。 图 1 正常运行时中性点不接地的电力系统 （a) 电路图； （b） 相量图 可见正常运行中，电源中性点对地电压为零，即中性点对地电位相等。各相对地电压为： 第 1 相：11,1UUUUn••••； 第 2 相: 22,2UUUUn••••； 03321••••UUUUnYYYYUYUYUUn321332211••••第3 相：33,3UUUUn••••； 结论：正常运行时，各向对地电压为相电压，中性点对地电压为零。 （2）电流情况： 由于各相对地电压为电源各相的相电压。所以电容电流大小IC1、IC2、IC3相等，相位差为1200。它们之和仍为零I3=IC1+IC2+IC3=0，所以没有电容电流流过大地。 当各相对地电容不等时， 不为零，发生中性点位移现象。在中性点不接地系统中，正常运行时中性点所产生的位移电压较小，可忽略。 2、发生单相接地故障时 （1）电压情况： 图 2 为第3 相发生完全接地的情况，完全接地即是金属性接地，接地电阻很小，容易看出，这时中性点对地的电压：3UUn。 各相对地电压为： 第1 相：131'1UUUUn••••； 第2 相: 232'2UUUUn••••； 第3 相：0'3 •U； nU• 图2 生单相接地故障时的中性点不接地系统 结论：故障相对地电压为零，中性点对地电压为相电压，非故障相对地电压升高为线电压。因此，这类系统设备的对地的绝缘要按线电压来考虑。 （2）电流情况： 由于输电线路和电机电器的导电部分对地存在分布电容，所以发生单相接地故障时，故障点存在接地电容电流。 如上图2（a）所示，第 3 相发生完全接地（即金属性接地）时，三相电容电流不对称。第 3 相电容XCCCUII'2'1。 式中，-角频率，C-相对地电容，UX-相电压。 这时三相电容电流之和不在为零，大地有电流流过，第 3 相接地处的电流简称系统的接地电流（接地电容电流）3I• 为第 1 相和第 2 相对地电容电流之和，即：)('2'13CCIII•••。 由图2（b）的相量图可知，3I• 在相位上正好较第3 相的相电压3U• 超前900。而3I• 的量值，'133CII,其中 11'1'13/3/CCCCIXUXUI，因此133CII，即系统单相接地时接地电流（接地电容电流)是正常运行时每相对地电容电流的3 倍。 3、单相接地...
