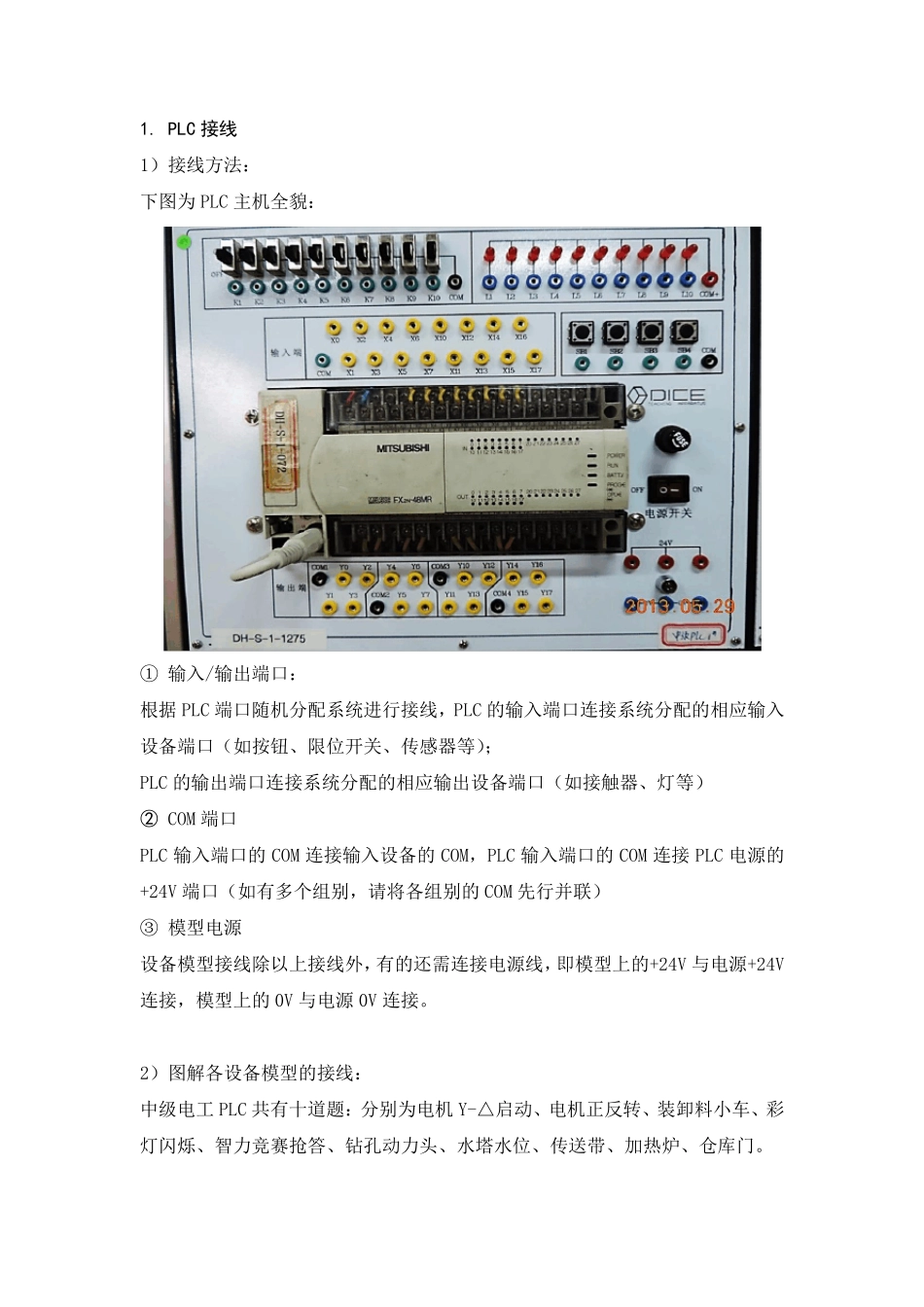

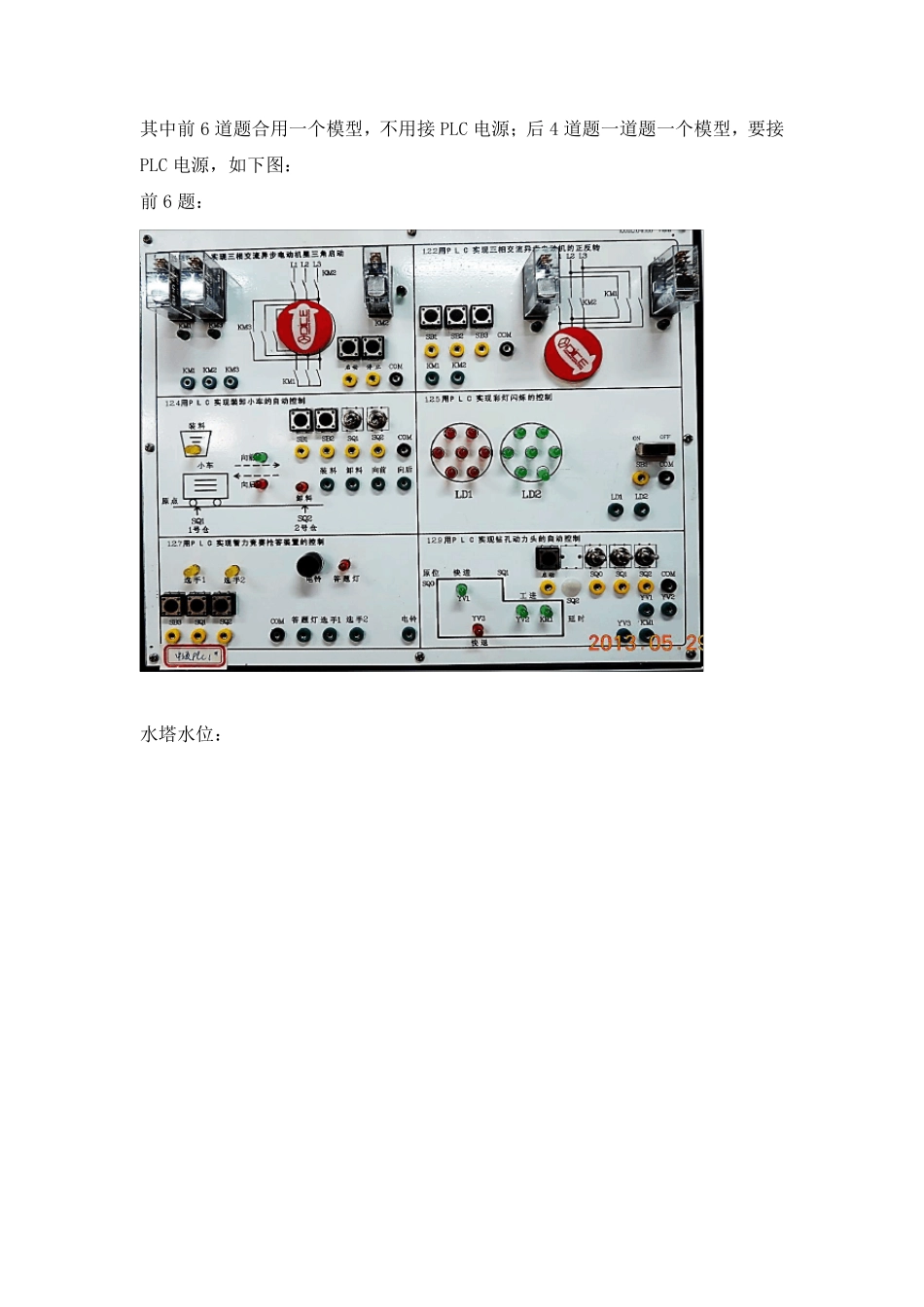

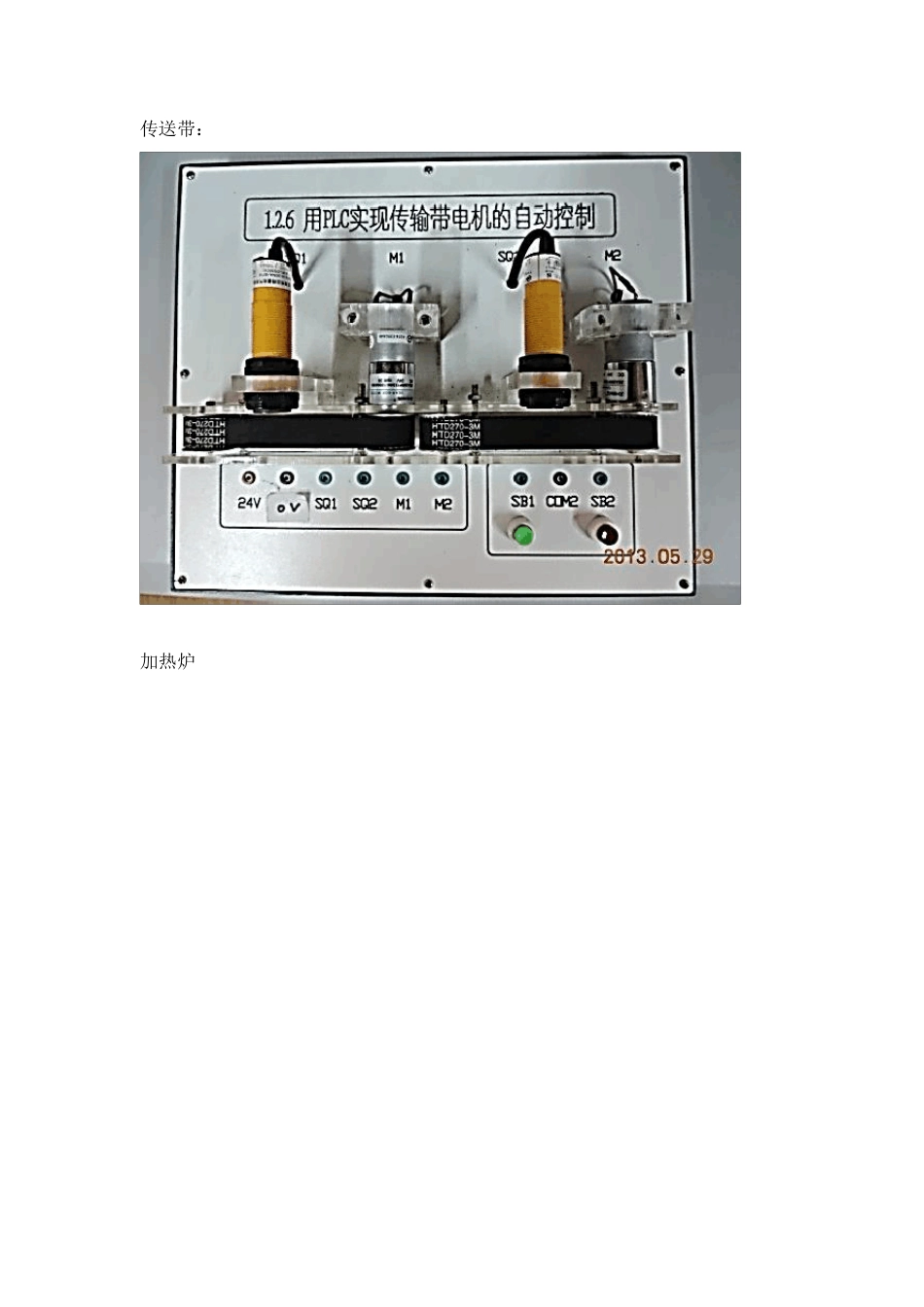

1. PLC 接线 1）接线方法： 下图为PLC 主机全貌： ① 输入/输出端口： 根据 PLC 端口随机分配系统进行接线，PLC 的输入端口连接系统分配的相应输入设备端口（如按钮、限位开关、传感器等）； PLC 的输出端口连接系统分配的相应输出设备端口（如接触器、灯等） ② COM 端口 PLC 输入端口的 COM 连接输入设备的 COM，PLC 输入端口的 COM 连接PLC 电源的+24V 端口（如有多个组别，请将各组别的 COM 先行并联） ③ 模型电源 设备模型接线除以上接线外，有的还需连接电源线，即模型上的+24V 与电源+24V连接，模型上的 0V 与电源 0V 连接。 2）图解各设备模型的接线： 中级电工 PLC 共有十道题：分别为电机Y-△启动、电机正反转、装卸料小车、彩灯闪烁、智力竞赛抢答、钻孔动力头、水塔水位、传送带、加热炉、仓库门。 其中前6 道题合用一个模型，不用接 PLC 电源；后 4 道题一道题一个模型，要接PLC 电源，如下图： 前6 题： 水塔水位： 传送带： 加热炉 仓库门： 部分 PLC 接线图解； 2. 梯形图编写 采用FXGPWIN 这款编程软件，，可从梯形图转换为语句指令表， 1）新建梯形图 ①点击新建，在弹出的对话框中选择FX2N ②如果弹出的是指令语句表的界面，则选择梯形图视图切换至梯形图 2）编写梯形图 ①可用鼠标直接点击右边的指令或用快捷键： F5——常开触点； F5——常闭触点； F7——线圈、定时器、计数器的括号； F8——END、RST 的方框； 输入端口代号时注意定时器、计数器中间的空格别漏； ②如需插入行/删除行，点击编辑下面的“插入行/删除行” 3）输出梯形图 ① 编写完程序后，点击转换指令（快捷键F4），程序从灰色→白色。 ② 点击PLC→传送→写出，设置程序扫描步数(＞右下角的现有步数) 3. 调试运行 1） 按下 PLC 主机的电源开关，查看各灯是否报错； 2） 在FXGPWIN 中打开监控； 3） 拨下 PLC 主机的RUN 按钮 ； 4） 根据编程要求进行调试； 5） 调试中发现错误，先关闭 RUN，再关闭监控，再改写程序，然后输出修改后的梯形图（转换→写出→设置扫描步数），再打开 RUN 进行调试 编程小提示： ① 根据编程要求一步一步编写，注意别忘了自锁、互锁、顺序控制及定时器、计数器的保持得电和清零问题 ② 常开/常闭触点：常开触点用于得电接通/失电断开线圈，常闭触点用于得电断开/失电启动线圈。哪个支路要得电开启/关断，就在哪个支...
