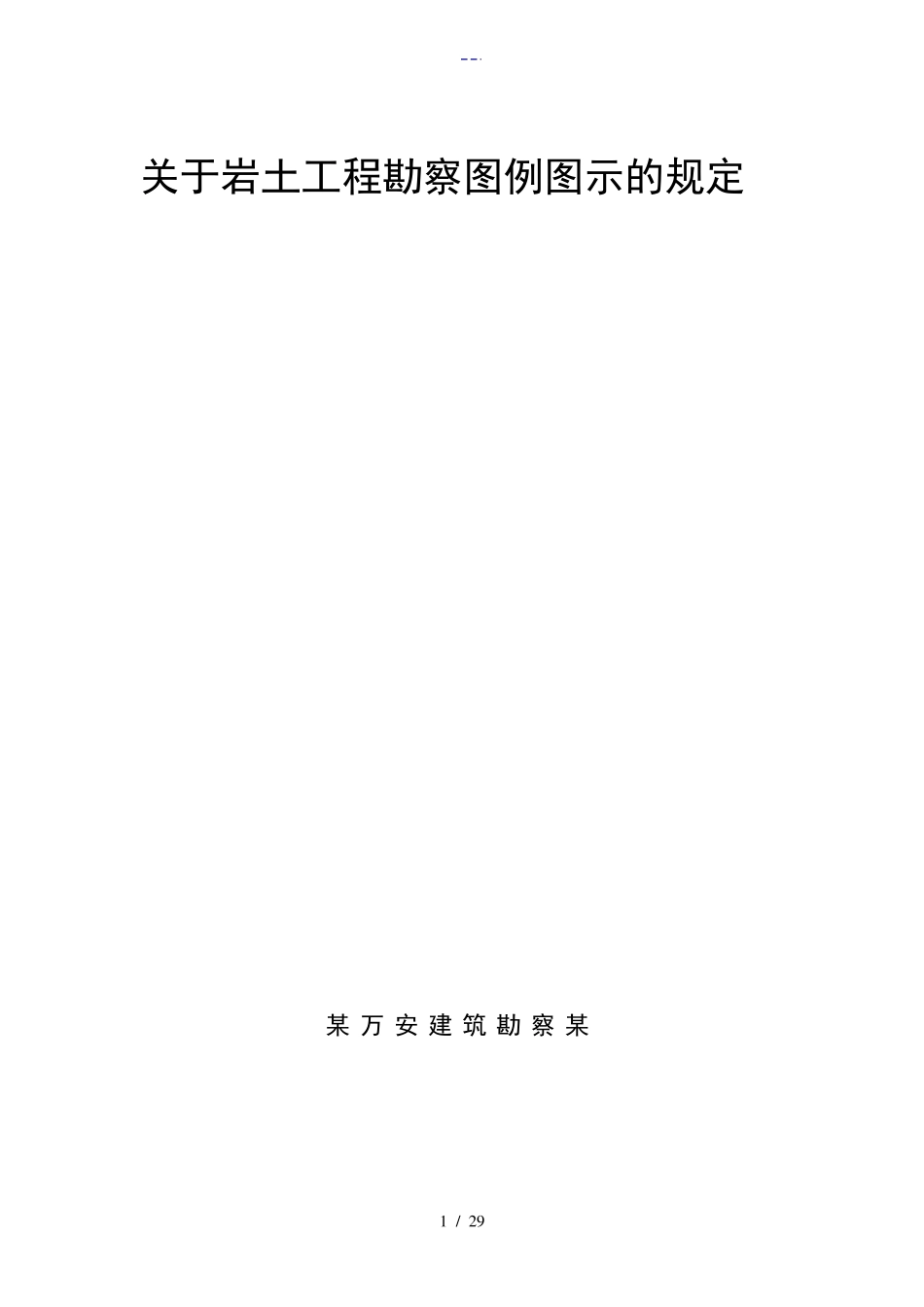

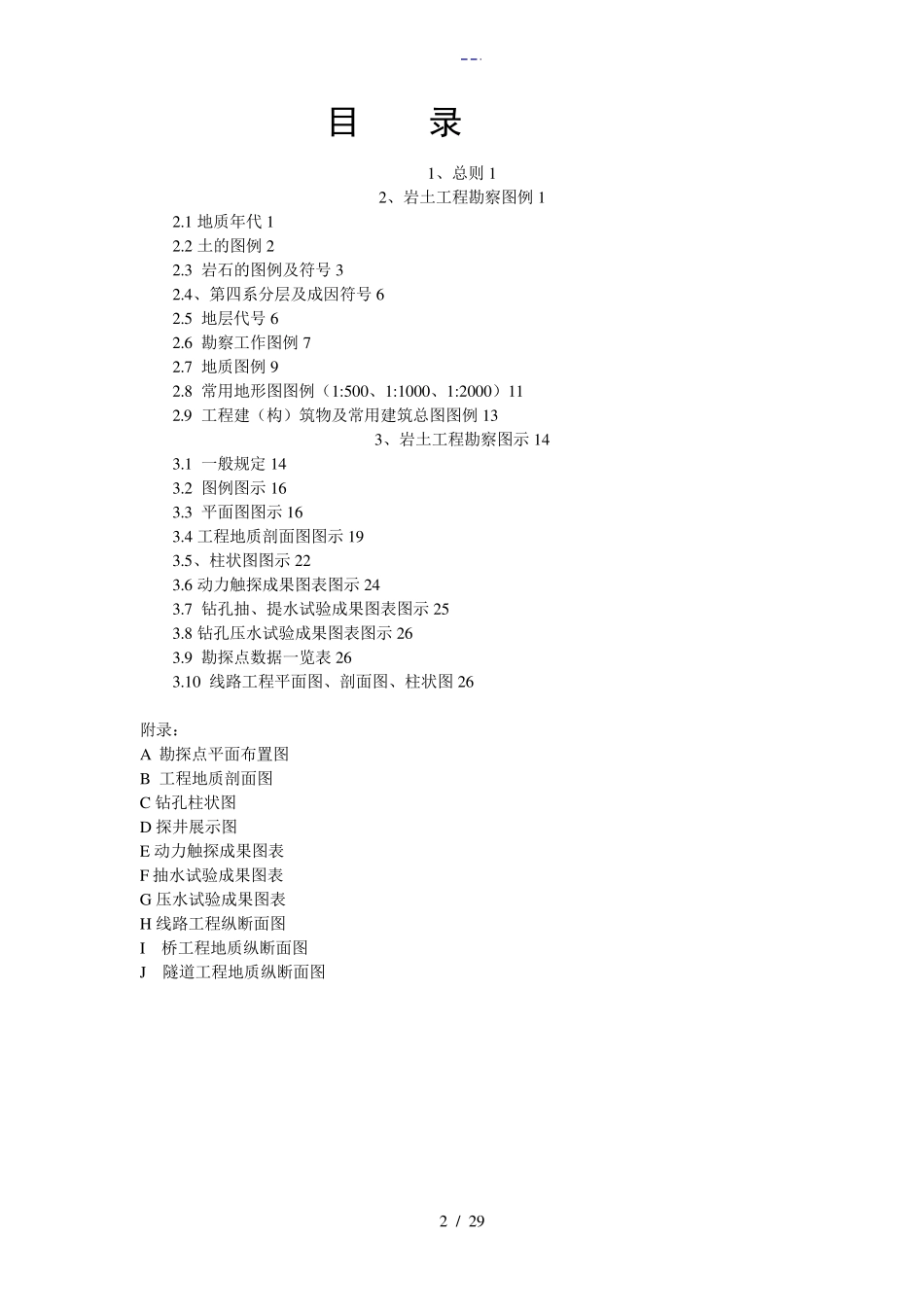

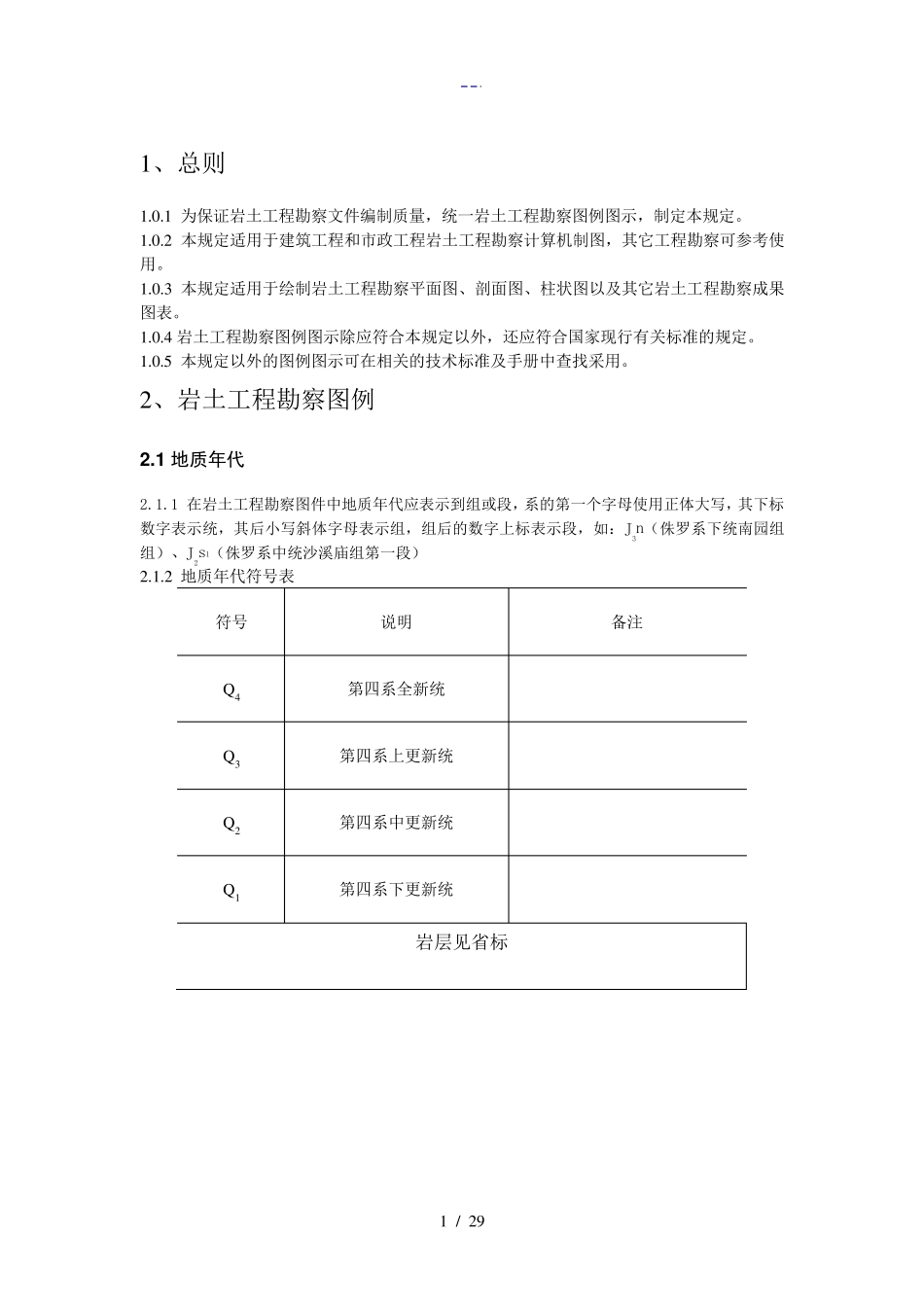

1 / 29 关于岩土工程勘察图例图示的规定 某万 安建筑勘察某 2 / 29 目 录 1、总则1 2、岩土工程勘察图例1 2.1 地质年代1 2.2 土的图例2 2.3 岩石的图例及符号3 2.4、第四系分层及成因符号6 2.5 地层代号6 2.6 勘察工作图例7 2.7 地质图例9 2.8 常用地形图图例（1:500、1:1000、1:2000）11 2.9 工程建（构）筑物及常用建筑总图图例13 3、岩土工程勘察图示14 3.1 一般规定14 3.2 图例图示16 3.3 平面图图示16 3.4 工程地质剖面图图示19 3.5、柱状图图示22 3.6 动力触探成果图表图示24 3.7 钻孔抽、提水试验成果图表图示25 3.8 钻孔压水试验成果图表图示26 3.9 勘探点数据一览表26 3.10 线路工程平面图、剖面图、柱状图26 附录： A 勘探点平面布置图 B 工程地质剖面图 C 钻孔柱状图 D 探井展示图 E 动力触探成果图表 F 抽水试验成果图表 G 压水试验成果图表 H 线路工程纵断面图 I 桥工程地质纵断面图 J 隧道工程地质纵断面图 1 / 29 1、总则 1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。 1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。 1.0.3 本规定适用于绘制岩土工程勘察平面图、剖面图、柱状图以及其它岩土工程勘察成果图表。 1.0.4 岩土工程勘察图例图示除应符合本规定以外，还应符合国家现行有关标准的规定。 1.0.5 本规定以外的图例图示可在相关的技术标准及手册中查找采用。 2、岩土工程勘察图例 2.1 地质年代 2.1.1 在岩土工程勘察图件中地质年代应表示到组或段，系的第一个字母使用正体大写，其下标数字表示统，其后小写斜体字母表示组，组后的数字上标表示段，如：J3n（侏罗系下统南园组组）、J2s1（侏罗系中统沙溪庙组第一段） 2.1.2 地质年代符号表 符号 说明 备注 Q4 第四系全新统 Q3 第四系上更新统 Q2 第四系中更新统 Q1 第四系下更新统 岩层见省标 2 / 29 2.2 土的图例 图例 说 明 使用X 围 备注 耕植土 剖面图 柱状图 素填土 剖面图 柱状图 斜线倾角45º，线间距2.5mm 杂填土 剖面图 柱状图 斜线倾角45º，线间距2.5mm 粘土 剖面图 柱状图 斜线倾角45º，线间距2.5mm 粉质粘土 剖面图 柱状图 斜线倾角45º，线间距2.5mm 粉土 剖面图 柱状图 斜线倾角45º，线间距2.5mm f 粉砂 剖面图 柱状图 x 细砂 ...
