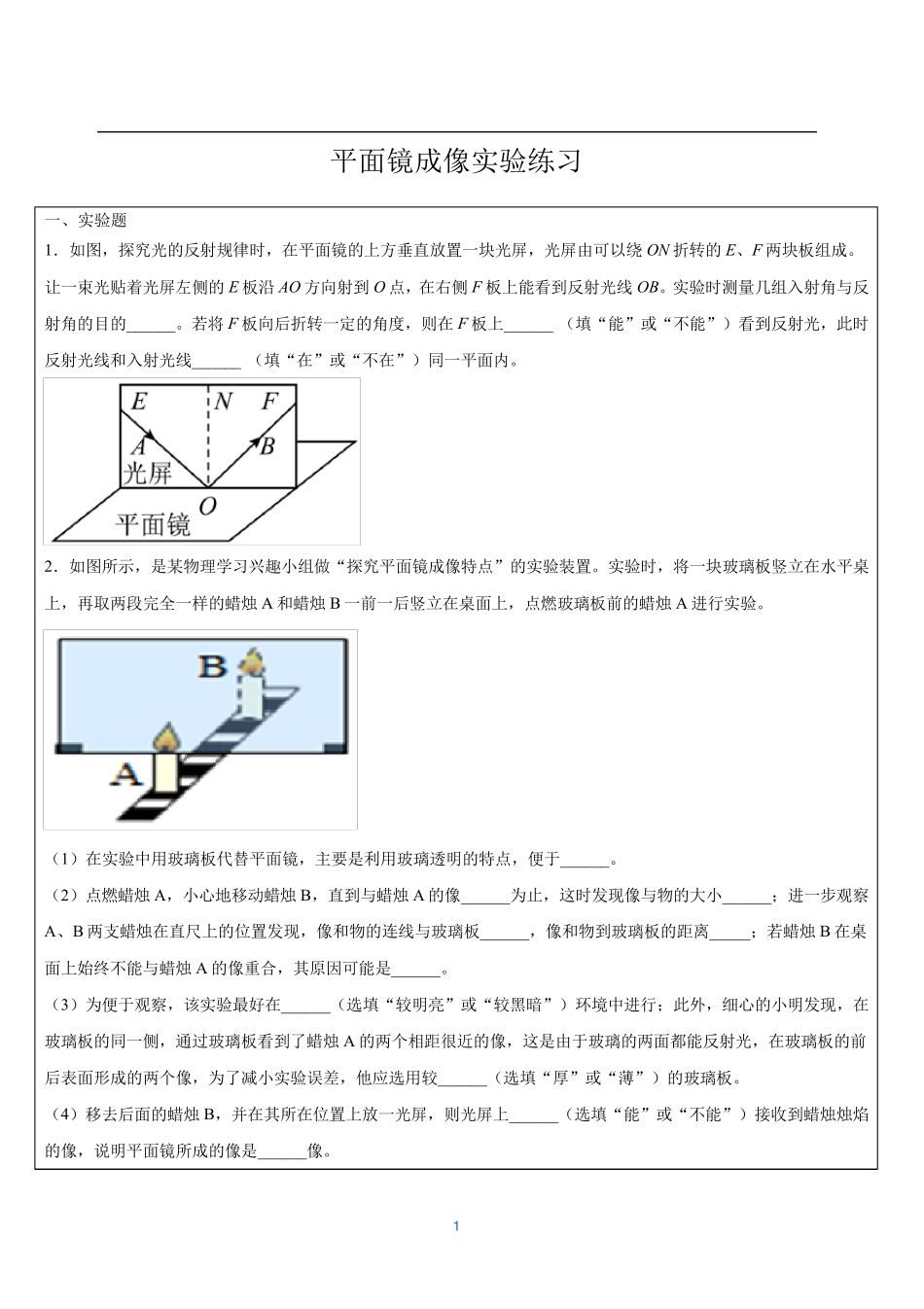

1 平面镜成像实验练习 一、实验题 1．如图，探究光的反射规律时，在平面镜的上方垂直放置一块光屏，光屏由可以绕ON 折转的E、F 两块板组成。让一束光贴着光屏左侧的E 板沿AO 方向射到O 点，在右侧F 板上能看到反射光线OB。实验时测量几组入射角与反射角的目的______。若将F 板向后折转一定的角度，则在F 板上______ （填“能”或“不能”）看到反射光，此时反射光线和入射光线______ （填“在”或“不在”）同一平面内。 2．如图所示，是某物理学习兴趣小组做“探究平面镜成像特点”的实验装置。实验时，将一块玻璃板竖立在水平桌上，再取两段完全一样的蜡烛A 和蜡烛B 一前一后竖立在桌面上，点燃玻璃板前的蜡烛A 进行实验。 （1）在实验中用玻璃板代替平面镜，主要是利用玻璃透明的特点，便于______。 （2）点燃蜡烛A，小心地移动蜡烛B，直到与蜡烛A 的像______为止，这时发现像与物的大小______；进一步观察A、B 两支蜡烛在直尺上的位置发现，像和物的连线与玻璃板______，像和物到玻璃板的距离_____；若蜡烛B 在桌面上始终不能与蜡烛A 的像重合，其原因可能是______。 （3）为便于观察，该实验最好在______（选填“较明亮”或“较黑暗”）环境中进行；此外，细心的小明发现，在玻璃板的同一侧，通过玻璃板看到了蜡烛A 的两个相距很近的像，这是由于玻璃的两面都能反射光，在玻璃板的前后表面形成的两个像，为了减小实验误差，他应选用较______（选填“厚”或“薄”）的玻璃板。 （4）移去后面的蜡烛B，并在其所在位置上放一光屏，则光屏上______（选填“能”或“不能”）接收到蜡烛烛焰的像，说明平面镜所成的像是______像。 2 3．小明利用如图所示的装置探究“平面镜成像特点”： （1）此实验在光线较___________（选填“亮”或“暗”）的环境下效果明显。在玻璃板前面放置一支点燃的蜡烛A，再拿一支没有点燃的、相同的蜡烛B，在玻璃板后面移动，直到蜡烛B 跟蜡烛A 的像重合，这种研究问题的物理方法是___________（选填序号）； A．转换法 B．等效替代法 C．控制变量法 D．理想模型法 （2）若用光屏代替蜡烛B，从玻璃板后面直接观察光屏，将________（选填“能”或“不能”）观察到蜡烛A 的像； （3）为了让右座的同学也能够看清蜡烛的像，小明只将玻璃板向右平移，则蜡烛像的位置______（选填序号）； A．向右移动 B．向左移动 C．不发生变化 D．无法判断 （4）若玻璃板向前倾斜60°角，如图所示...
