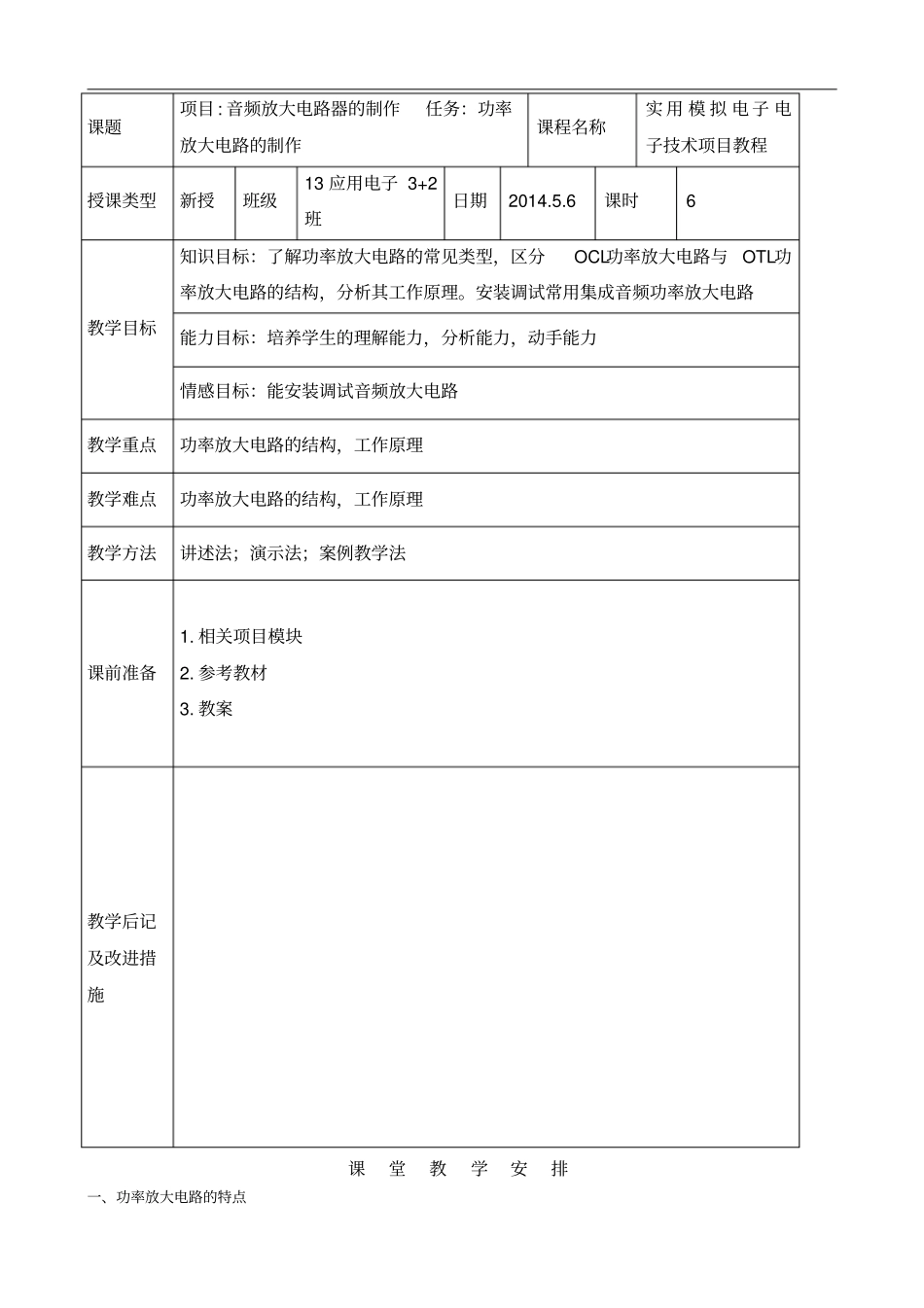

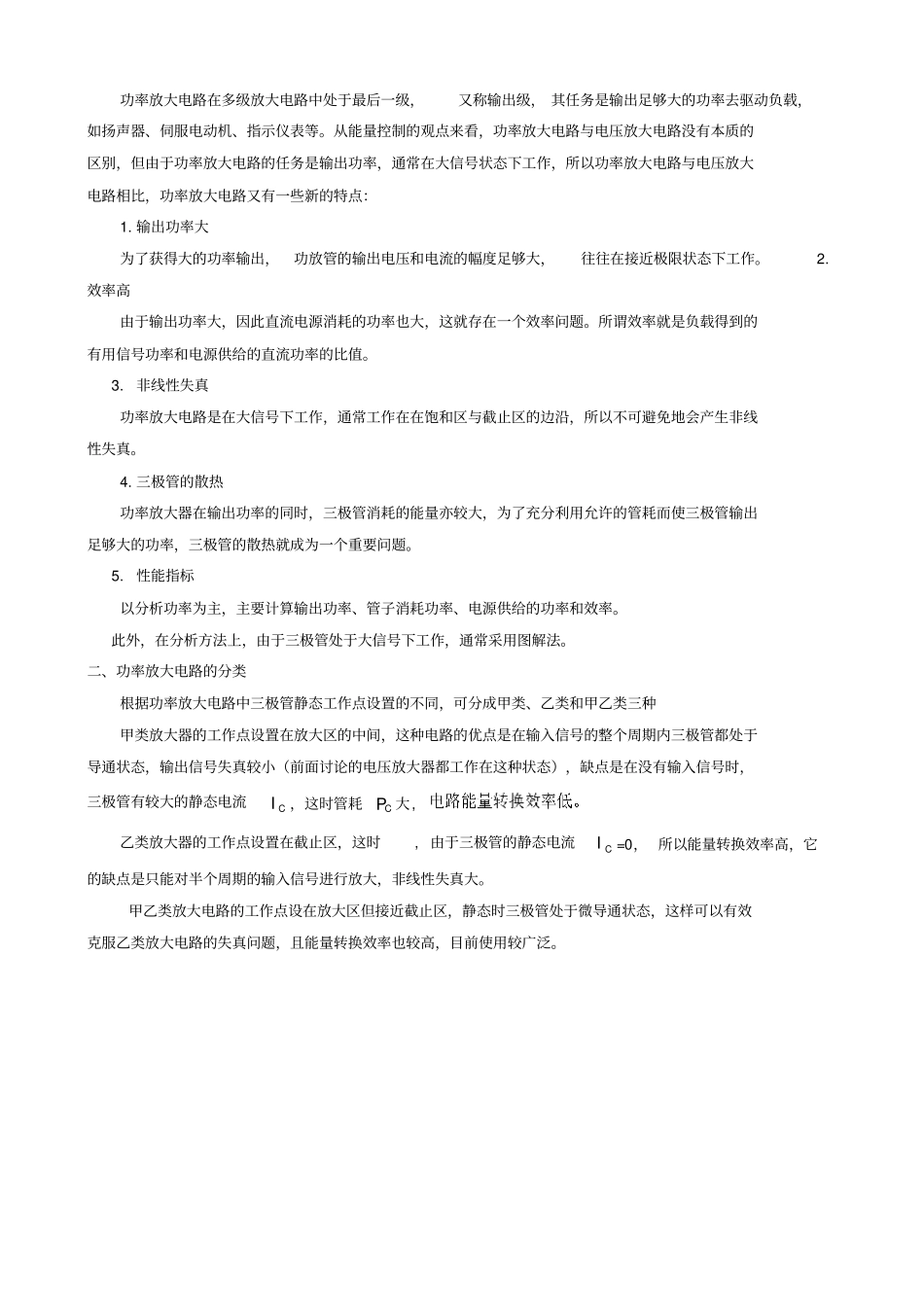

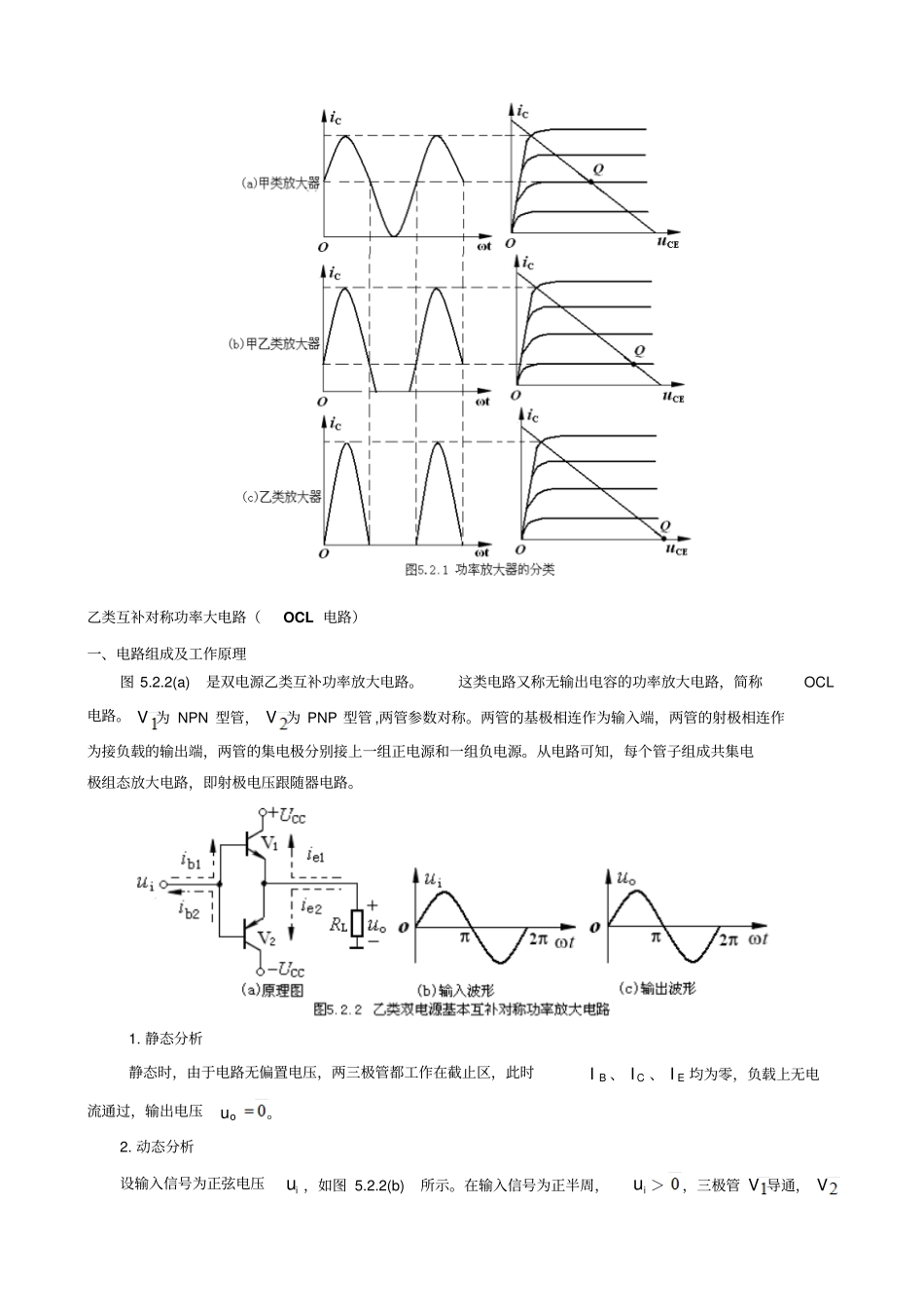

课题项目 : 音频放大电路器的制作任务：功率放大电路的制作课程名称实 用 模 拟 电 子 电子技术项目教程授课类型新授班级13 应用电子 3+2班日期2014.5.6 课时6 教学目标知识目标：了解功率放大电路的常见类型，区分OCL功率放大电路与OTL功率放大电路的结构，分析其工作原理。安装调试常用集成音频功率放大电路能力目标：培养学生的理解能力，分析能力，动手能力情感目标：能安装调试音频放大电路教学重点功率放大电路的结构，工作原理教学难点功率放大电路的结构，工作原理教学方法讲述法；演示法；案例教学法课前准备1. 相关项目模块2. 参考教材3. 教案教学后记及改进措施课堂教学安排一、功率放大电路的特点功率放大电路在多级放大电路中处于最后一级，又称输出级， 其任务是输出足够大的功率去驱动负载，如扬声器、伺服电动机、指示仪表等。从能量控制的观点来看，功率放大电路与电压放大电路没有本质的区别，但由于功率放大电路的任务是输出功率，通常在大信号状态下工作，所以功率放大电路与电压放大电路相比，功率放大电路又有一些新的特点：1. 输出功率大为了获得大的功率输出，功放管的输出电压和电流的幅度足够大，往往在接近极限状态下工作。 2.效率高由于输出功率大，因此直流电源消耗的功率也大，这就存在一个效率问题。所谓效率就是负载得到的有用信号功率和电源供给的直流功率的比值。 3.非线性失真功率放大电路是在大信号下工作，通常工作在在饱和区与截止区的边沿，所以不可避免地会产生非线性失真。4. 三极管的散热功率放大器在输出功率的同时，三极管消耗的能量亦较大，为了充分利用允许的管耗而使三极管输出足够大的功率，三极管的散热就成为一个重要问题。 5.性能指标以分析功率为主，主要计算输出功率、管子消耗功率、电源供给的功率和效率。此外，在分析方法上，由于三极管处于大信号下工作，通常采用图解法。二、功率放大电路的分类根据功率放大电路中三极管静态工作点设置的不同，可分成甲类、乙类和甲乙类三种甲类放大器的工作点设置在放大区的中间，这种电路的优点是在输入信号的整个周期内三极管都处于导通状态，输出信号失真较小（前面讨论的电压放大器都工作在这种状态），缺点是在没有输入信号时，三极管有较大的静态电流CI，这时管耗CP 大, 乙类放大器的工作点设置在截止区，这时, 由于三极管的静态电流CI=0， 所以能量转换效率高，它的缺点是只能对半个周期的输入信号进行放大，非线性失...
