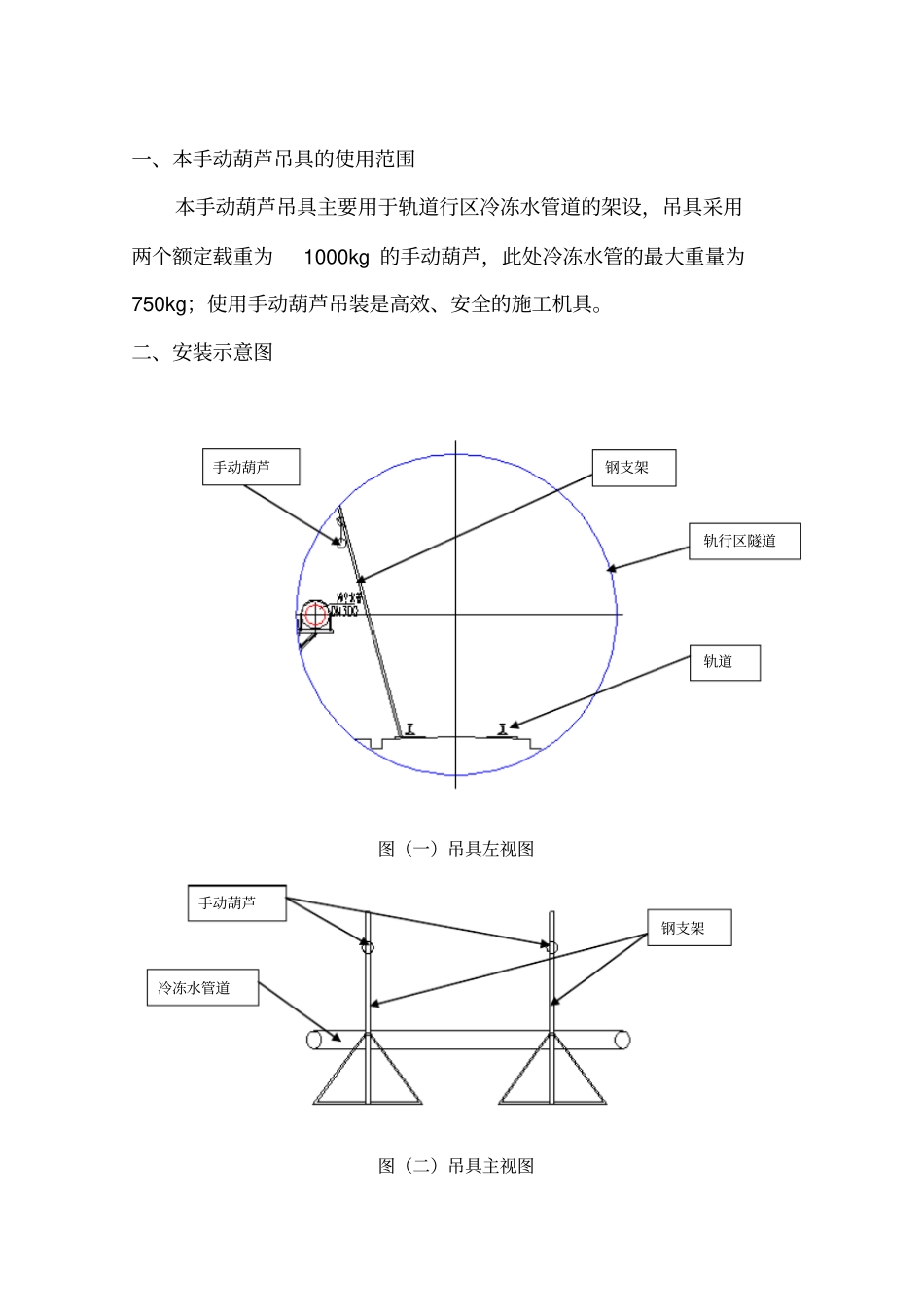

一、本手动葫芦吊具的使用范围本手动葫芦吊具主要用于轨道行区冷冻水管道的架设，吊具采用两个额定载重为1000kg 的手动葫芦，此处冷冻水管的最大重量为750kg；使用手动葫芦吊装是高效、安全的施工机具

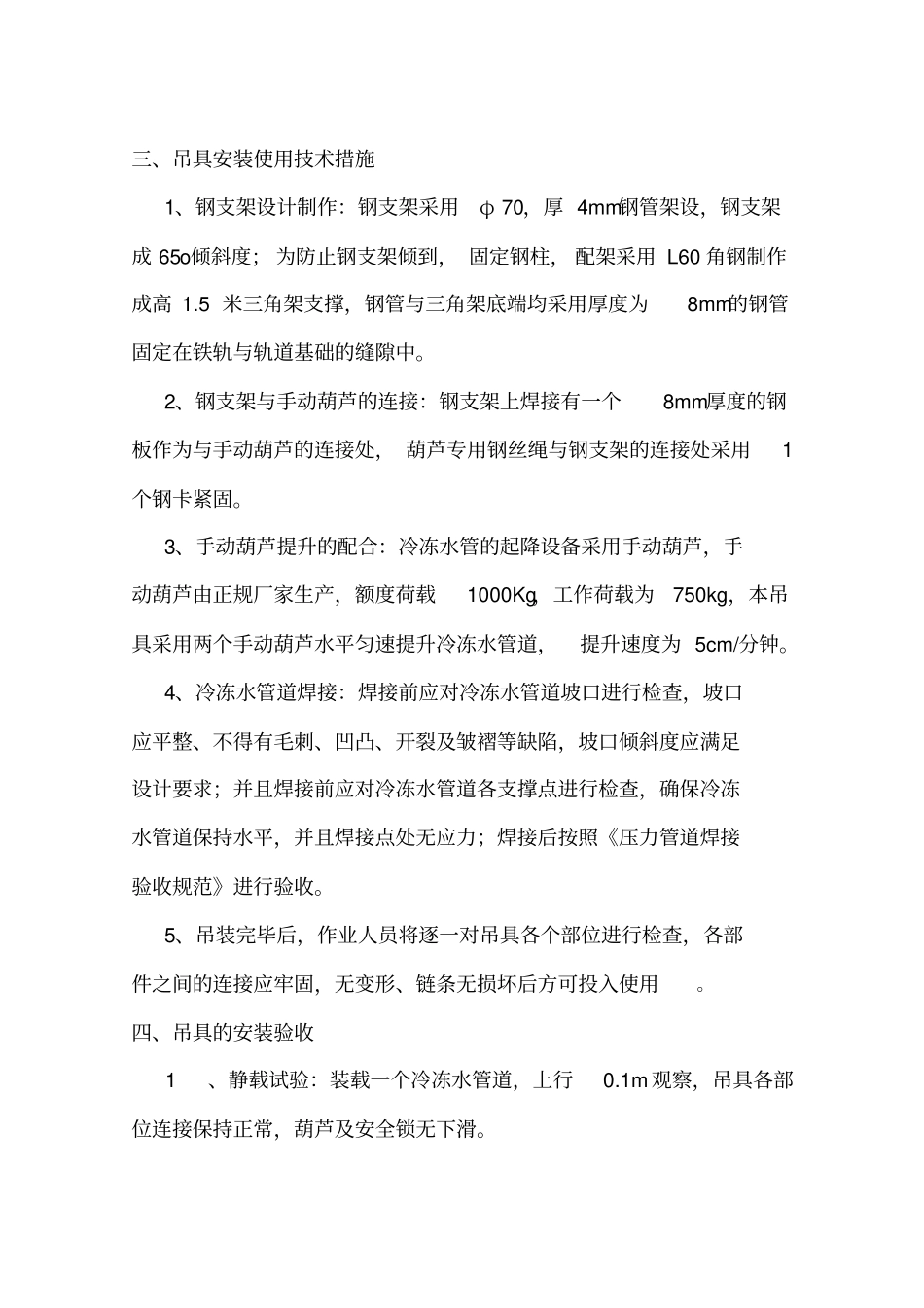

二、安装示意图图（一）吊具左视图图（二）吊具主视图手动葫芦钢支架轨行区隧道轨道手动葫芦钢支架冷冻水管道三、吊具安装使用技术措施1、钢支架设计制作：钢支架采用φ 70，厚 4mm钢管架设，钢支架成 65o倾斜度； 为防止钢支架倾到， 固定钢柱， 配架采用 L60 角钢制作成高 1
5 米三角架支撑，钢管与三角架底端均采用厚度为8mm的钢管固定在铁轨与轨道基础的缝隙中
2、钢支架与手动葫芦的连接：钢支架上焊接有一个8mm厚度的钢板作为与手动葫芦的连接处， 葫芦专用钢丝绳与钢支架的连接处采用1个钢卡紧固
3、手动葫芦提升的配合：冷冻水管的起降设备采用手动葫芦，手动葫芦由正规厂家生产，额度荷载1000Kg，工作荷载为750kg，本吊具采用两个手动葫芦水平匀速提升冷冻水管道，提升速度为 5cm/分钟
4、冷冻水管道焊接：焊接前应对冷冻水管道坡口进行检查，坡口应平整、不得有毛刺、凹凸、开裂及皱褶等缺陷，坡口倾斜度应满足设计要求；并且焊接前应对冷冻水管道各支撑点进行检查，确保冷冻水管道保持水平，并且焊接点处无应力；焊接后按照《压力管道焊接验收规范》进行验收
5、吊装完毕后，作业人员将逐一对吊具各个部位进行检查，各部件之间的连接应牢固，无变形、链条无损坏后方可投入使用
四、吊具的安装验收 1、静载试验：装载一个冷冻水管道，上行0
1m 观察，吊具各部位连接保持正常，葫芦及安全锁无下滑

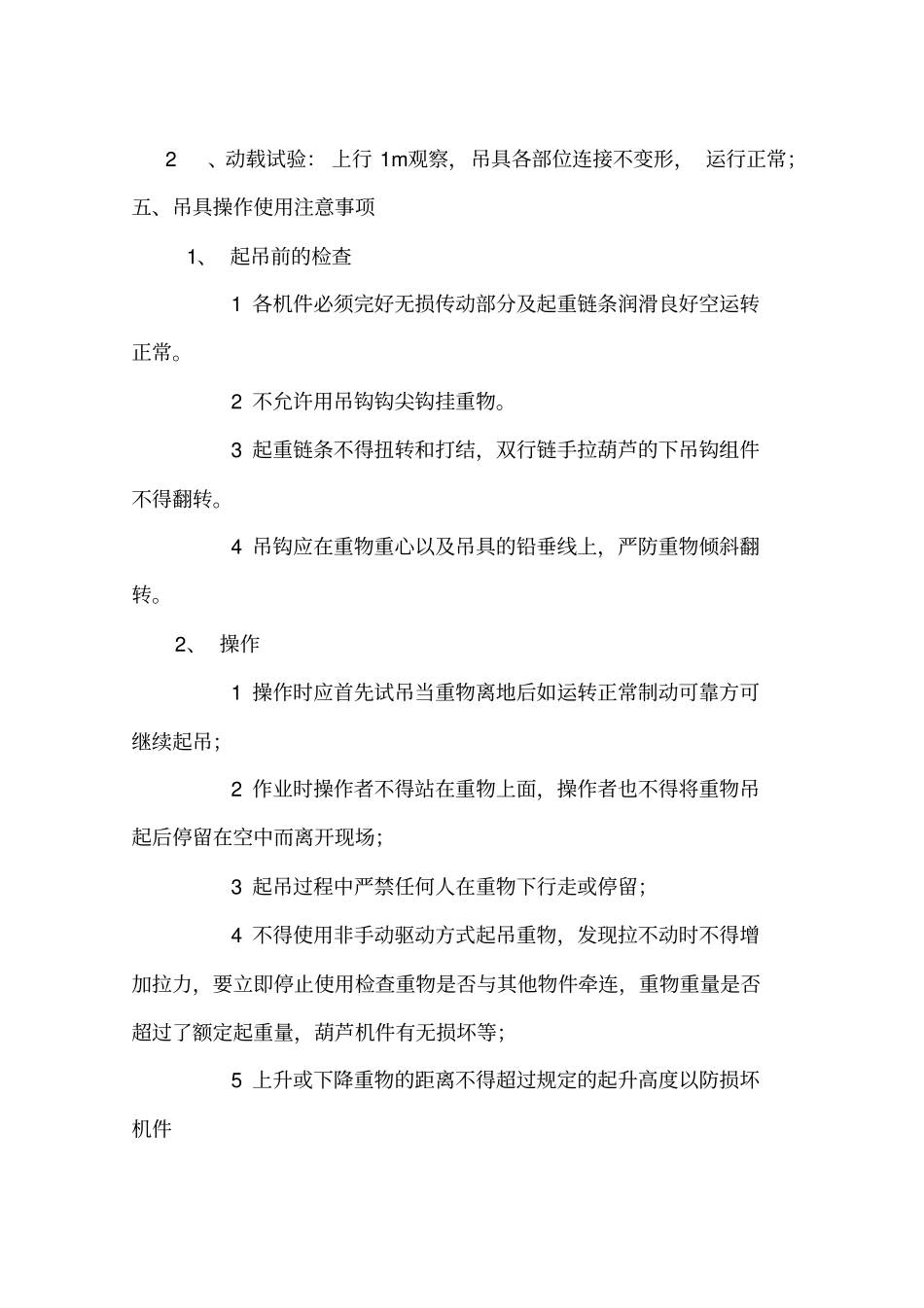

2、动载试验： 上行 1m观察，吊具各部位连接不变形， 运行正常；五、吊具操作使用注意事项1、 起吊前的检查1 各机件必须完好无损传动部分及起重链条润滑良好空运转正常
2 不允许用吊钩钩尖钩挂重物
3 起重链条
