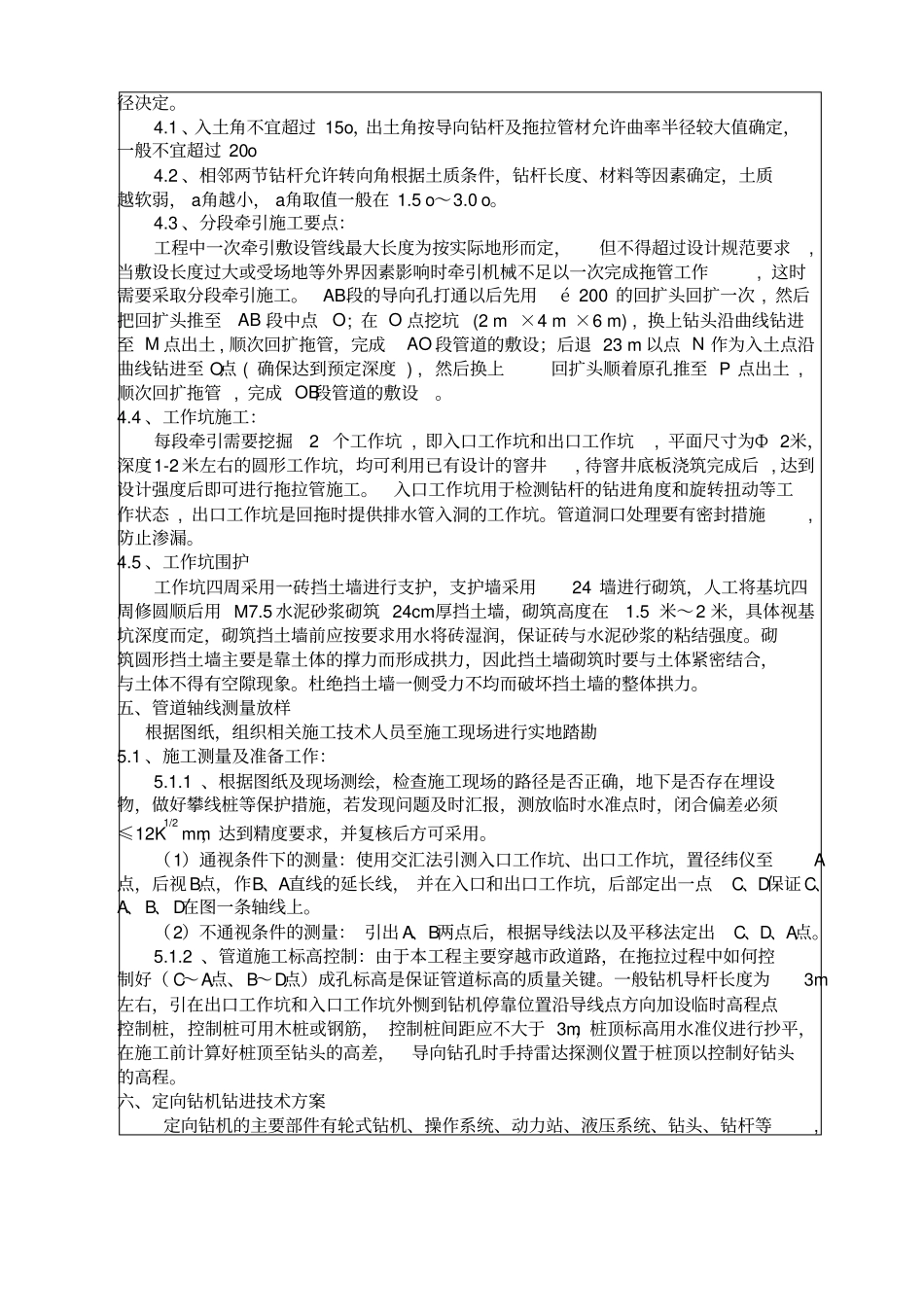

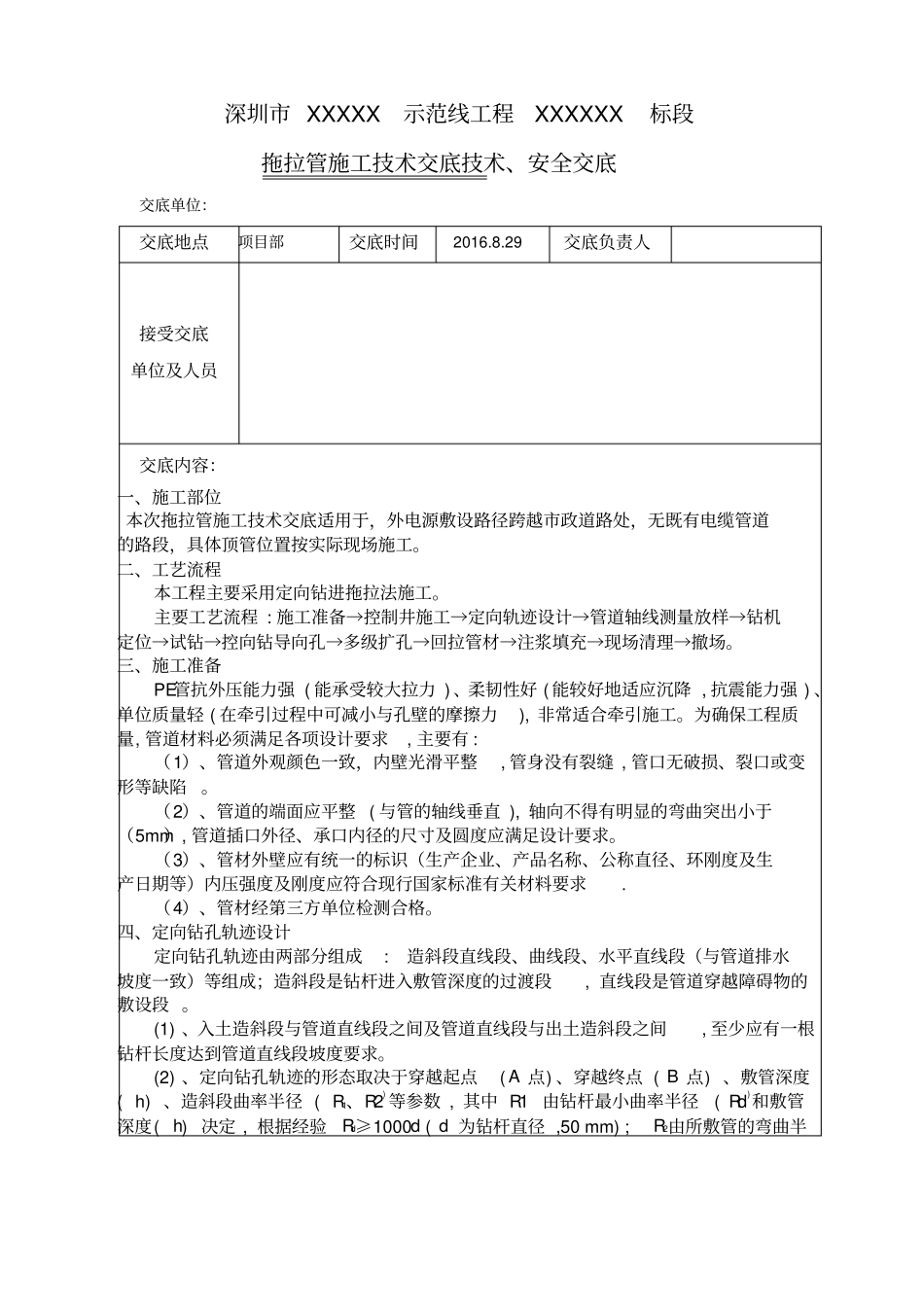

深圳市 XXXXX示范线工程XXXXXX标段拖拉管施工技术交底技术、安全交底交底单位：交底地点项目部交底时间2016.8.29 交底负责人接受交底单位及人员交底内容：一、施工部位本次拖拉管施工技术交底适用于，外电源敷设路径跨越市政道路处，无既有电缆管道的路段，具体顶管位置按实际现场施工。二、工艺流程本工程主要采用定向钻进拖拉法施工。主要工艺流程 : 施工准备→控制井施工→定向轨迹设计→管道轴线测量放样→钻机定位→试钻→控向钻导向孔→多级扩孔→回拉管材→注浆填充→现场清理→撤场。三、施工准备PE管抗外压能力强 ( 能承受较大拉力 ) 、柔韧性好 ( 能较好地适应沉降 , 抗震能力强 ) 、单位质量轻 ( 在牵引过程中可减小与孔壁的摩擦力), 非常适合牵引施工。为确保工程质量, 管道材料必须满足各项设计要求, 主要有 : （1）、管道外观颜色一致，内壁光滑平整, 管身没有裂缝 , 管口无破损、裂口或变形等缺陷。（2）、管道的端面应平整 ( 与管的轴线垂直 ), 轴向不得有明显的弯曲突出小于（5mm）, 管道插口外径、承口内径的尺寸及圆度应满足设计要求。（3）、管材外壁应有统一的标识（生产企业、产品名称、公称直径、环刚度及生产日期等）内压强度及刚度应符合现行国家标准有关材料要求. （4）、管材经第三方单位检测合格。四、定向钻孔轨迹设计定向钻孔轨迹由两部分组成 : 造斜段直线段、曲线段、水平直线段（与管道排水坡度一致）等组成；造斜段是钻杆进入敷管深度的过渡段 , 直线段是管道穿越障碍物的敷设段 。(1) 、入土造斜段与管道直线段之间及管道直线段与出土造斜段之间, 至少应有一根钻杆长度达到管道直线段坡度要求。(2) 、定向钻孔轨迹的形态取决于穿越起点( A 点) 、穿越终点 ( B 点) 、敷管深度( h) 、造斜段曲率半径 ( R1、R2) 等参数 , 其中 R1 由钻杆最小曲率半径 ( Rd)和敷管深度( h) 决定 , 根据经验Rd≥1000d ( d 为钻杆直径 ,50 mm) ; R2由所敷管的弯曲半径决定。4.1 、入土角不宜超过 15o，出土角按导向钻杆及拖拉管材允许曲率半径较大值确定，一般不宜超过 20o4.2 、相邻两节钻杆允许转向角根据土质条件，钻杆长度、材料等因素确定，土质越软弱， a角越小， a角取值一般在 1.5 o～3.0 o。4.3 、分段牵引施工要点：工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计规范要求 ,当敷设长度过大或受场地等外界因素影响时牵引...
