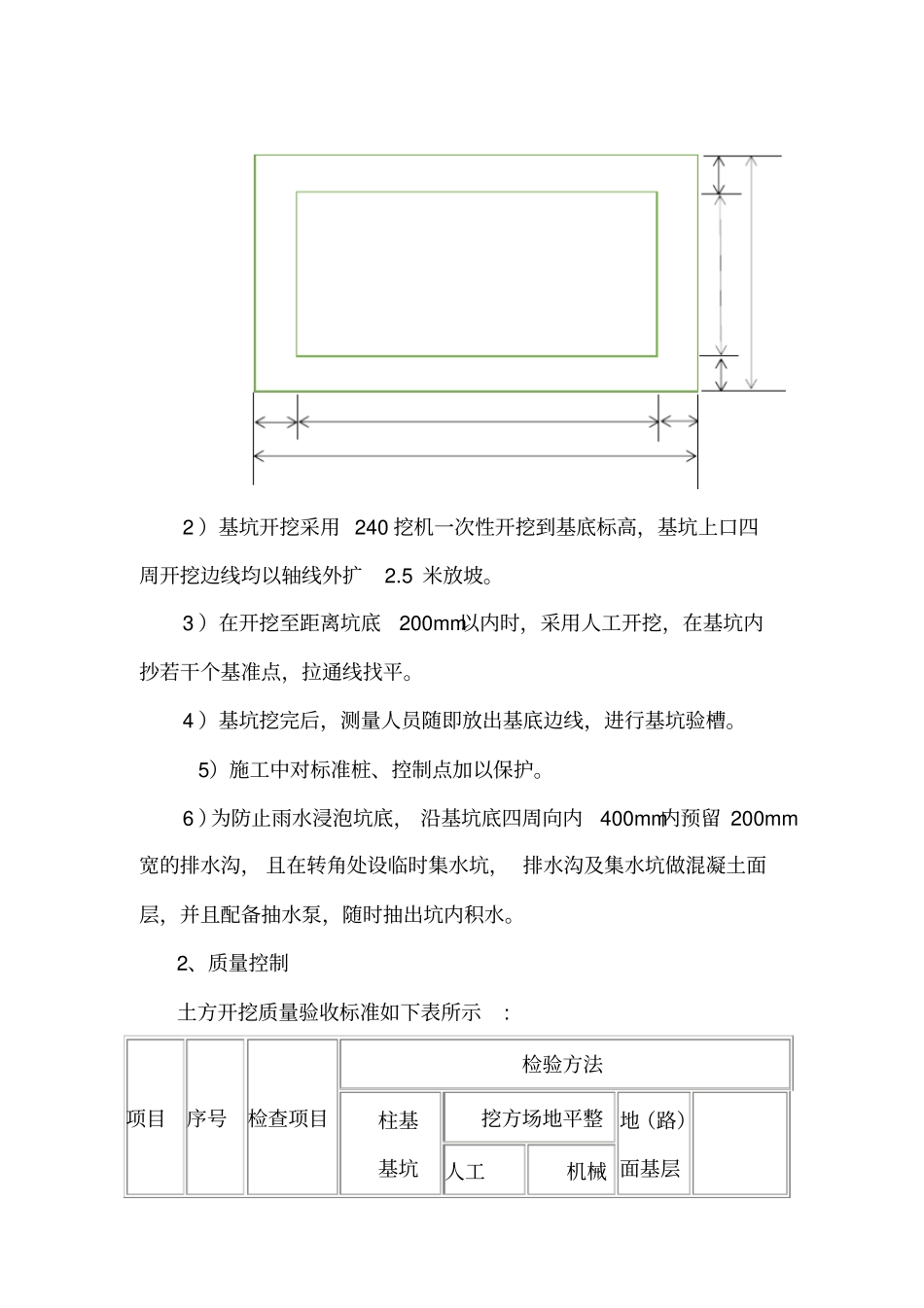

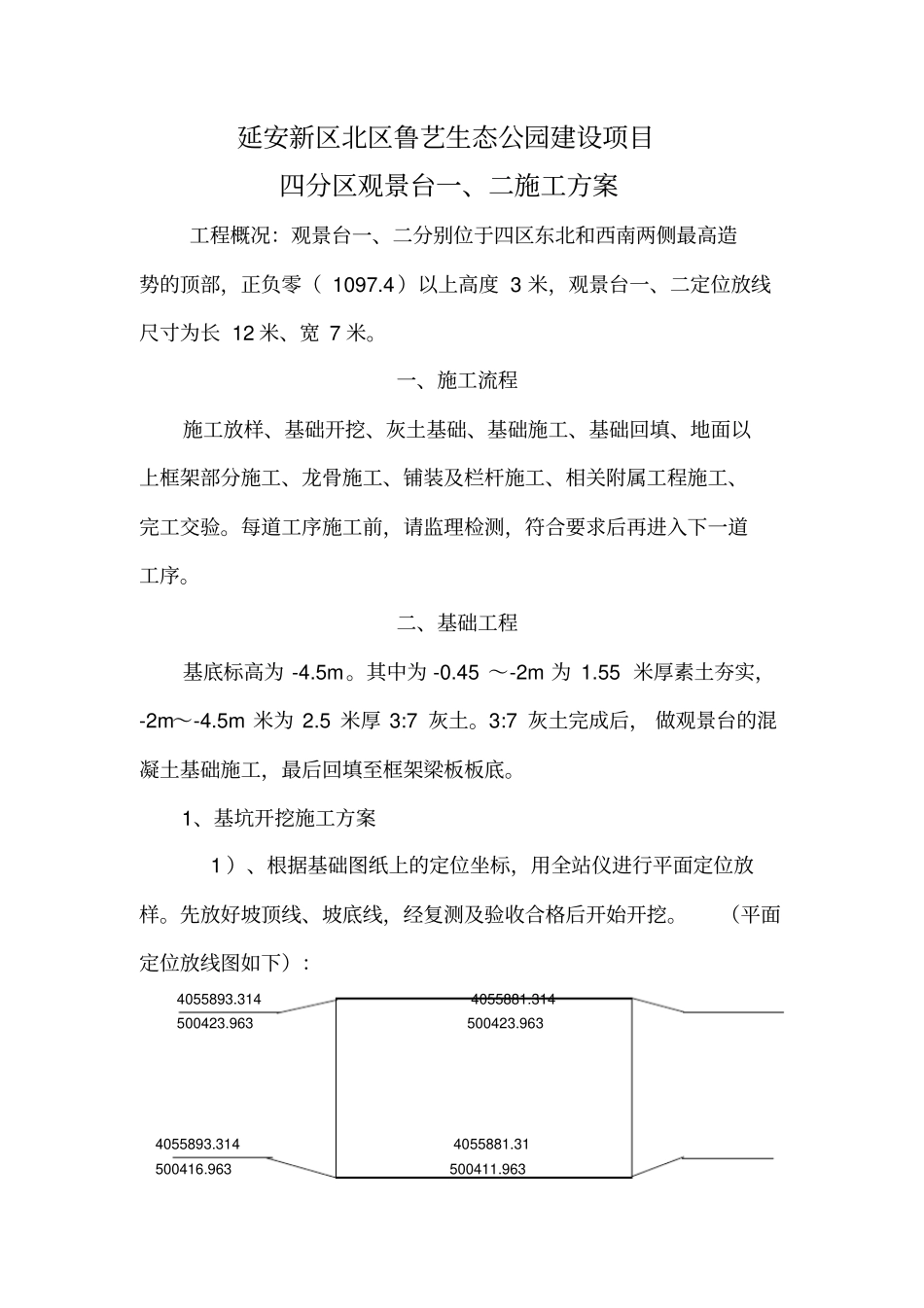

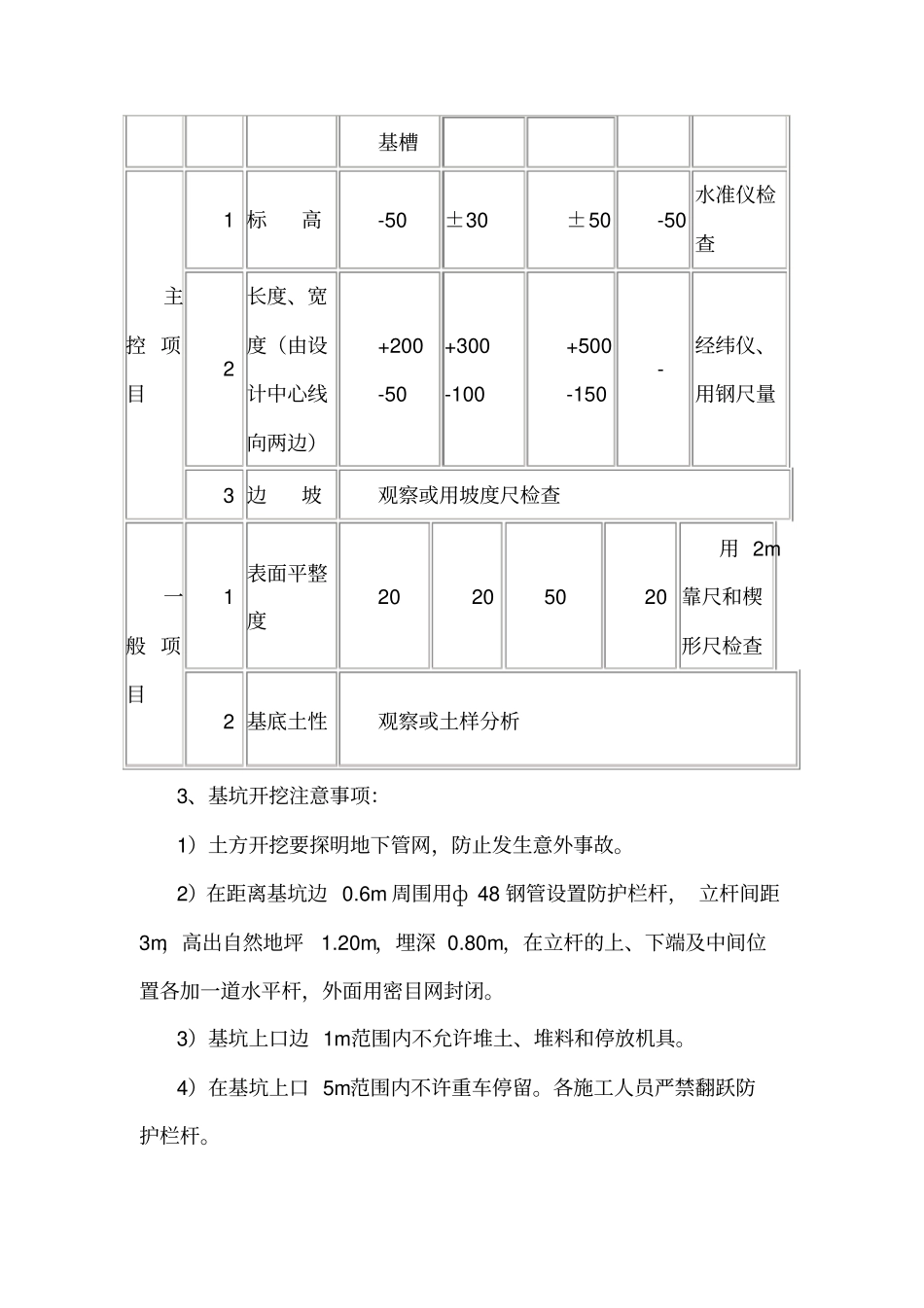

延安新区北区鲁艺生态公园建设项目四分区观景台一、二施工方案工程概况：观景台一、二分别位于四区东北和西南两侧最高造势的顶部，正负零（ 1097.4）以上高度 3 米，观景台一、二定位放线尺寸为长 12 米、宽 7 米。一、施工流程施工放样、基础开挖、灰土基础、基础施工、基础回填、地面以上框架部分施工、龙骨施工、铺装及栏杆施工、相关附属工程施工、完工交验。每道工序施工前，请监理检测，符合要求后再进入下一道工序。二、基础工程基底标高为 -4.5m。其中为 -0.45 ～-2m 为 1.55 米厚素土夯实，-2m～-4.5m 米为 2.5 米厚 3:7 灰土。3:7 灰土完成后， 做观景台的混凝土基础施工，最后回填至框架梁板板底。1、基坑开挖施工方案 1 ）、根据基础图纸上的定位坐标，用全站仪进行平面定位放样。先放好坡顶线、坡底线，经复测及验收合格后开始开挖。（平面定位放线图如下）：4055893.314 4055881.314 500423.963 500423.963 4055893.314 4055881.31 500416.963 500411.963 2 ）基坑开挖采用 240 挖机一次性开挖到基底标高，基坑上口四周开挖边线均以轴线外扩2.5 米放坡。 3 ）在开挖至距离坑底200mm以内时，采用人工开挖，在基坑内抄若干个基准点，拉通线找平。 4 ）基坑挖完后，测量人员随即放出基底边线，进行基坑验槽。5）施工中对标准桩、控制点加以保护。 6 ）为防止雨水浸泡坑底， 沿基坑底四周向内400mm内预留 200mm宽的排水沟， 且在转角处设临时集水坑， 排水沟及集水坑做混凝土面层，并且配备抽水泵，随时抽出坑内积水。2、质量控制土方开挖质量验收标准如下表所示: 项目序号检查项目检验方法柱基基坑挖方场地平整地（路）面基层人工机械基槽主控 项目1 标高-50 ±30 ±50 -50 水准仪检查2 长度、宽度（由设计中心线向两边）+200 -50 +300 -100 +500 -150 - 经纬仪、用钢尺量3 边坡观察或用坡度尺检查一般 项目1 表面平整度20 20 50 20 用 2m靠尺和楔形尺检查2 基底土性观察或土样分析3、基坑开挖注意事项：1）土方开挖要探明地下管网，防止发生意外事故。2）在距离基坑边 0.6m 周围用ф 48 钢管设置防护栏杆， 立杆间距3m，高出自然地坪1.20m，埋深 0.80m，在立杆的上、下端及中间位置各加一道水平杆，外面用密目网封闭。3）基坑上口边 1m范围内不允许堆土、堆料和停放机具。4）在基坑上口 5m范围内不许重车停留。各施工人员严禁翻跃防护栏杆。5）基坑外施...
