完整版晶体管共射极单管放大器试验报告VIP免费

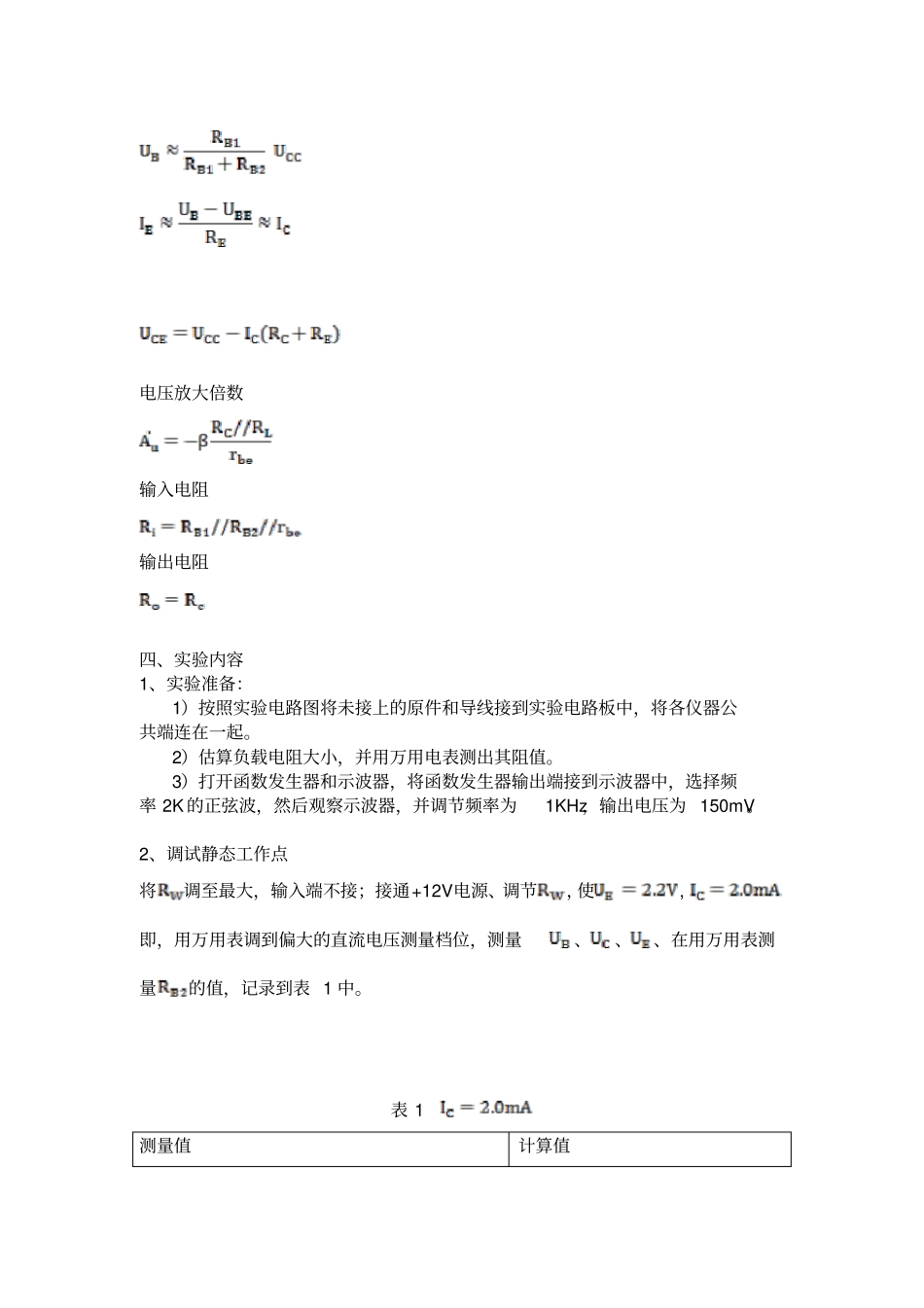

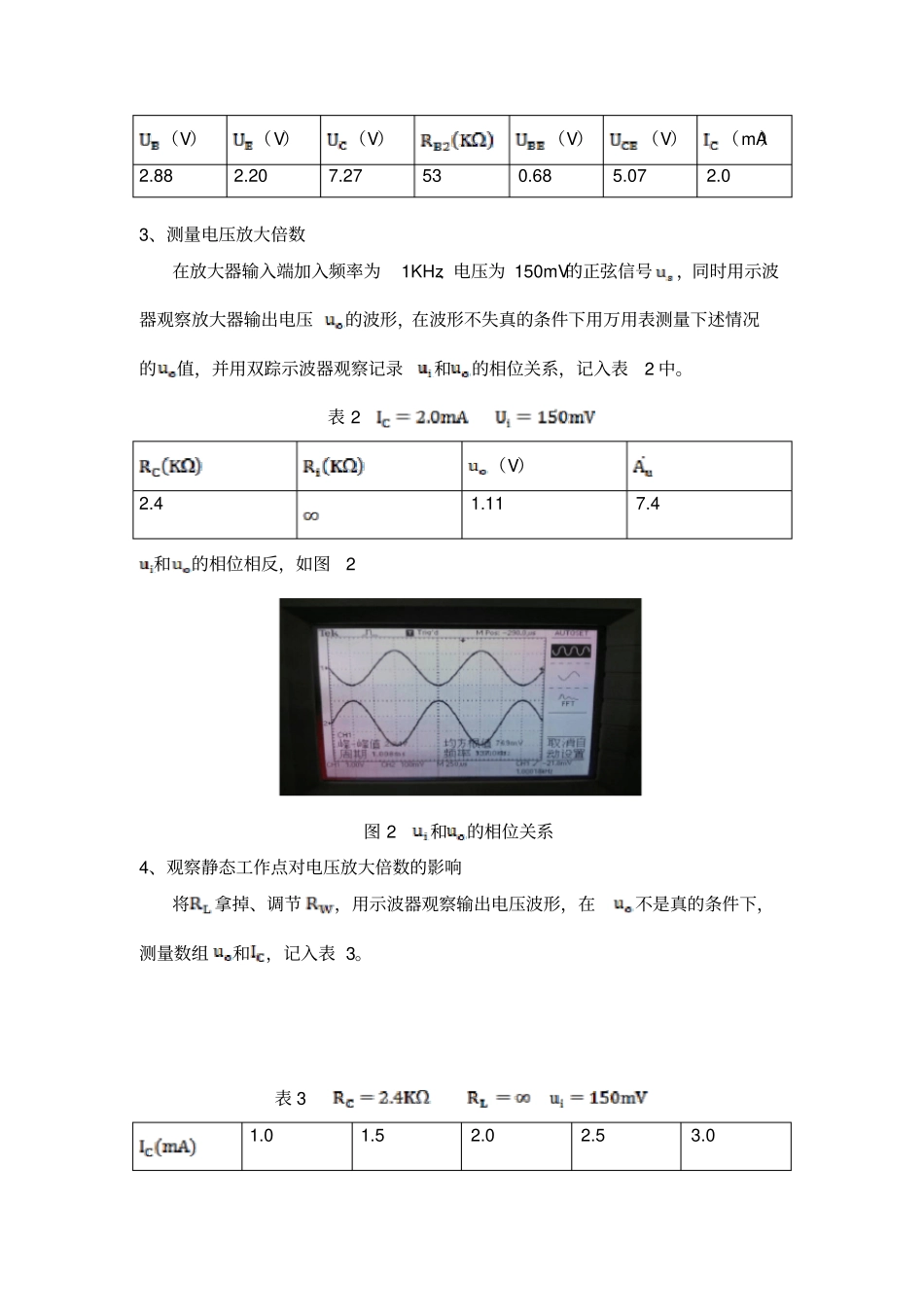

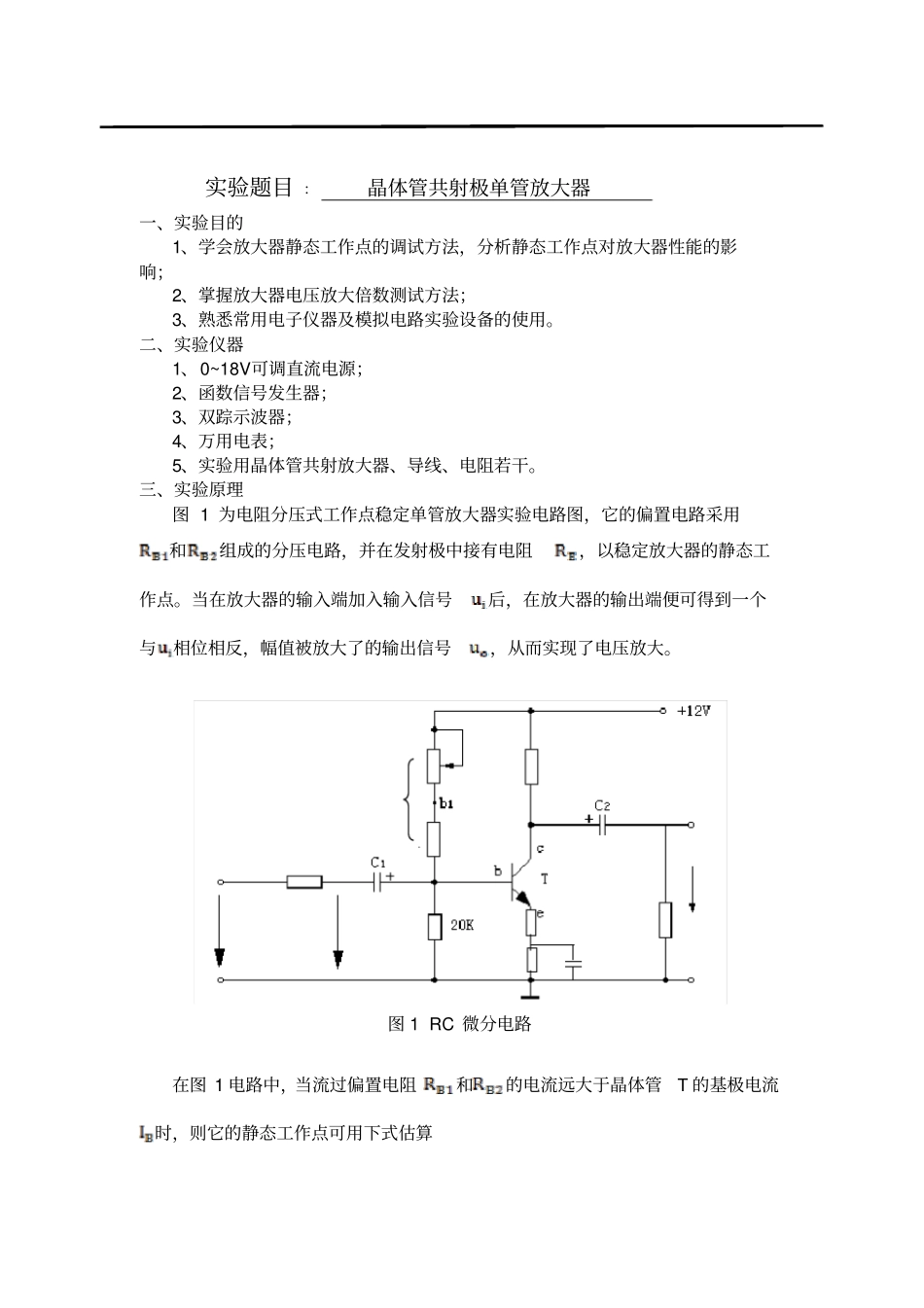

实验题目 ：晶体管共射极单管放大器一、实验目的1、学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响；2、掌握放大器电压放大倍数测试方法；3、熟悉常用电子仪器及模拟电路实验设备的使用。二、实验仪器1、0~18V可调直流电源；2、函数信号发生器；3、双踪示波器；4、万用电表；5、实验用晶体管共射放大器、导线、电阻若干。三、实验原理图 1 为电阻分压式工作点稳定单管放大器实验电路图，它的偏置电路采用和组成的分压电路，并在发射极中接有电阻，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与相位相反，幅值被放大了的输出信号，从而实现了电压放大。图 1 RC 微分电路在图 1 电路中，当流过偏置电阻和的电流远大于晶体管T 的基极电流时，则它的静态工作点可用下式估算电压放大倍数输入电阻输出电阻四、实验内容1、实验准备：1）按照实验电路图将未接上的原件和导线接到实验电路板中，将各仪器公共端连在一起。2）估算负载电阻大小，并用万用电表测出其阻值。3）打开函数发生器和示波器，将函数发生器输出端接到示波器中，选择频率 2K 的正弦波，然后观察示波器，并调节频率为1KHz，输出电压为 150mV。2、调试静态工作点将调至最大，输入端不接；接通+12V电源、调节，使,即，用万用表调到偏大的直流电压测量档位，测量、、、在用万用表测量的值，记录到表 1 中。表 1 测量值计算值（V）（V）（V）（V）（V）（mA）2.88 2.20 7.27 53 0.68 5.07 2.0 3、测量电压放大倍数在放大器输入端加入频率为1KHz、电压为 150mV的正弦信号，同时用示波器观察放大器输出电压的波形，在波形不失真的条件下用万用表测量下述情况的值，并用双踪示波器观察记录和的相位关系，记入表2 中。表 2 （V）2.4 1.11 7.4 和的相位相反，如图2 图 2 和的相位关系4、观察静态工作点对电压放大倍数的影响将拿掉、调节，用示波器观察输出电压波形，在不是真的条件下，测量数组和，记入表 3。表 3 1.0 1.5 2.0 2.5 3.0 1.07 1.11 1.11 1.11 1.10 7.1 7.4 7.4 7.4 7.3 注：测量时将信号源断开。五、数据分析和实验结论1、对于调试静态工作点实验中理论值：其中理论值与实际测量值相差0.3V，与实际值相差 0.1mA，与实际值相差 0.47V，因电路实验模型老化等各种原因、电路中各个原件参数与标注参数有偏差、导致计算理论值与实际测量值有一些误差、在可接受...
