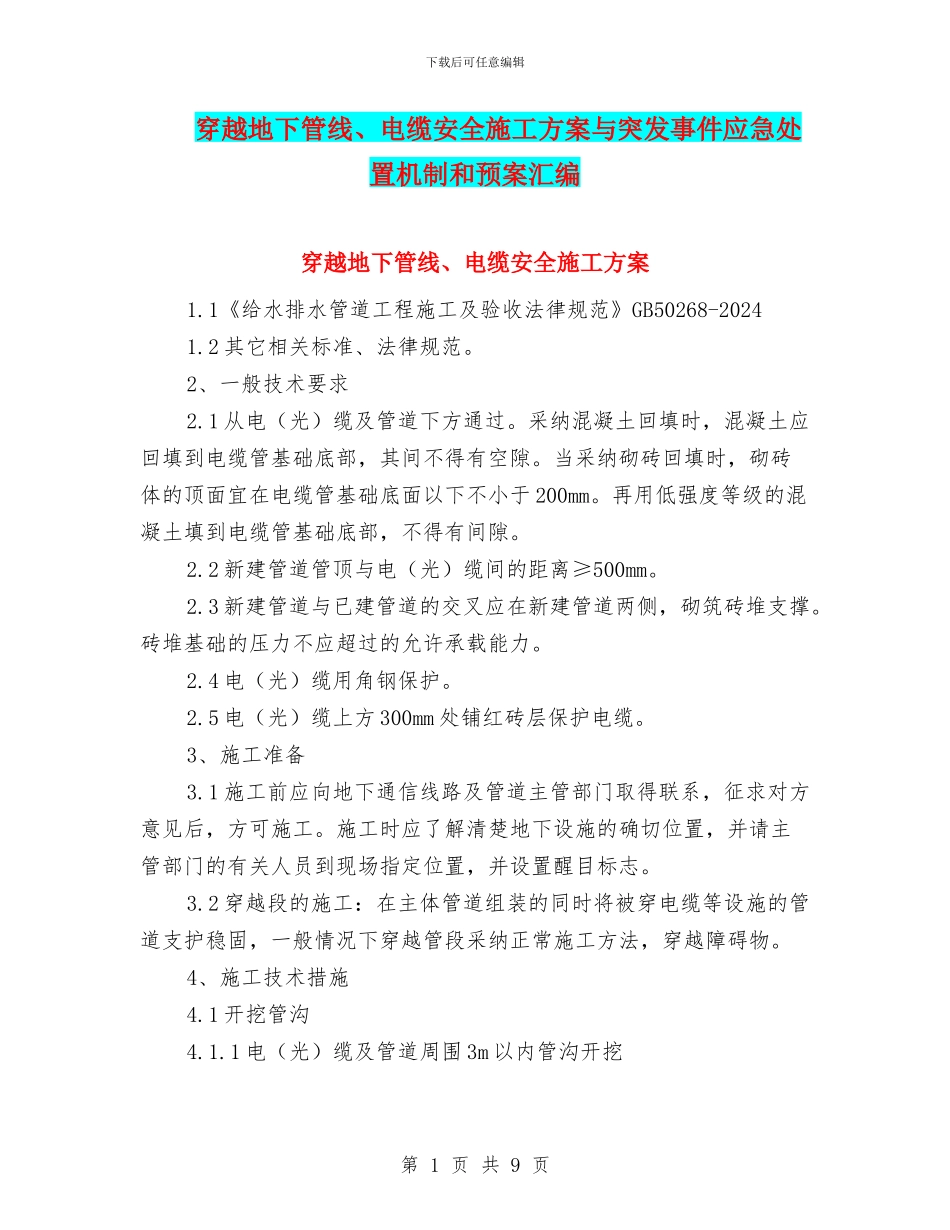

下载后可任意编辑穿越地下管线、电缆安全施工方案与突发事件应急处置机制和预案汇编穿越地下管线、电缆安全施工方案1.1《给水排水管道工程施工及验收法律规范》GB50268-20241.2 其它相关标准、法律规范。2、一般技术要求2.1 从电（光）缆及管道下方通过。采纳混凝土回填时，混凝土应回填到电缆管基础底部，其间不得有空隙。当采纳砌砖回填时，砌砖体的顶面宜在电缆管基础底面以下不小于 200mm。再用低强度等级的混凝土填到电缆管基础底部，不得有间隙。2.2 新建管道管顶与电（光）缆间的距离≥500mm。2.3 新建管道与已建管道的交叉应在新建管道两侧，砌筑砖堆支撑。砖堆基础的压力不应超过的允许承载能力。2.4 电（光）缆用角钢保护。2.5 电（光）缆上方 300mm 处铺红砖层保护电缆。3、施工准备3.1 施工前应向地下通信线路及管道主管部门取得联系，征求对方意见后，方可施工。施工时应了解清楚地下设施的确切位置，并请主管部门的有关人员到现场指定位置，并设置醒目标志。3.2 穿越段的施工：在主体管道组装的同时将被穿电缆等设施的管道支护稳固，一般情况下穿越管段采纳正常施工方法，穿越障碍物。4、施工技术措施4.1 开挖管沟4.1.1 电（光）缆及管道周围 3m 以内管沟开挖第 1 页 共 9 页下载后可任意编辑管沟开掘前应聘请地下设施的主管部门到现场监督指导施工，采纳人工开挖，首先根据探测出的电缆位置，在其垂直方向挖长槽探沟，探沟为 2*0.5m，用铁锨挖土，边挖边副总理散土，挖沟人员要时时注意土层的变化，假如在坚硬的土层中出现软土或沙土层，很可能就是电缆（光缆）周围的软土层，挖土时就要格外小心，一点一点地挖土，将电缆（光缆）周围 3m 以外的管沟全部挖出。4.1.2 电（光）缆及管道周围 3m 以外的管沟开挖用机械开挖，是在电（光）缆及管道位置已确定，且被人工挖出情况下进行的。管沟开挖深度以电（光）缆下方 1.6m 深为基准，在电（光）缆及管道与新建管道交叉段每侧各 20m 内是水平面，两侧与主体管道管沟相连接。4.2 电（光）缆及管道的保护4.2.1 电（光）缆的塑料管及角钢保护在人工开挖管色时，挖出电缆的同时，先用从中间破开的 PVC 塑料管将光缆包起，然后用两根角钢结扣将电（光）缆保护起来，角钢长度在管沟以外 0.2m 距离，角钢间用镀锌铁丝绑扎，假如电（光）缆与新建管道交叉段较长，可用 Ф50mm 钢管在管沟上面横置，用铁丝连接电（光）保护角钢，吊起角钢，避开电（光）缆...
