完整版潘西矿90万t新井通风设计VIP免费

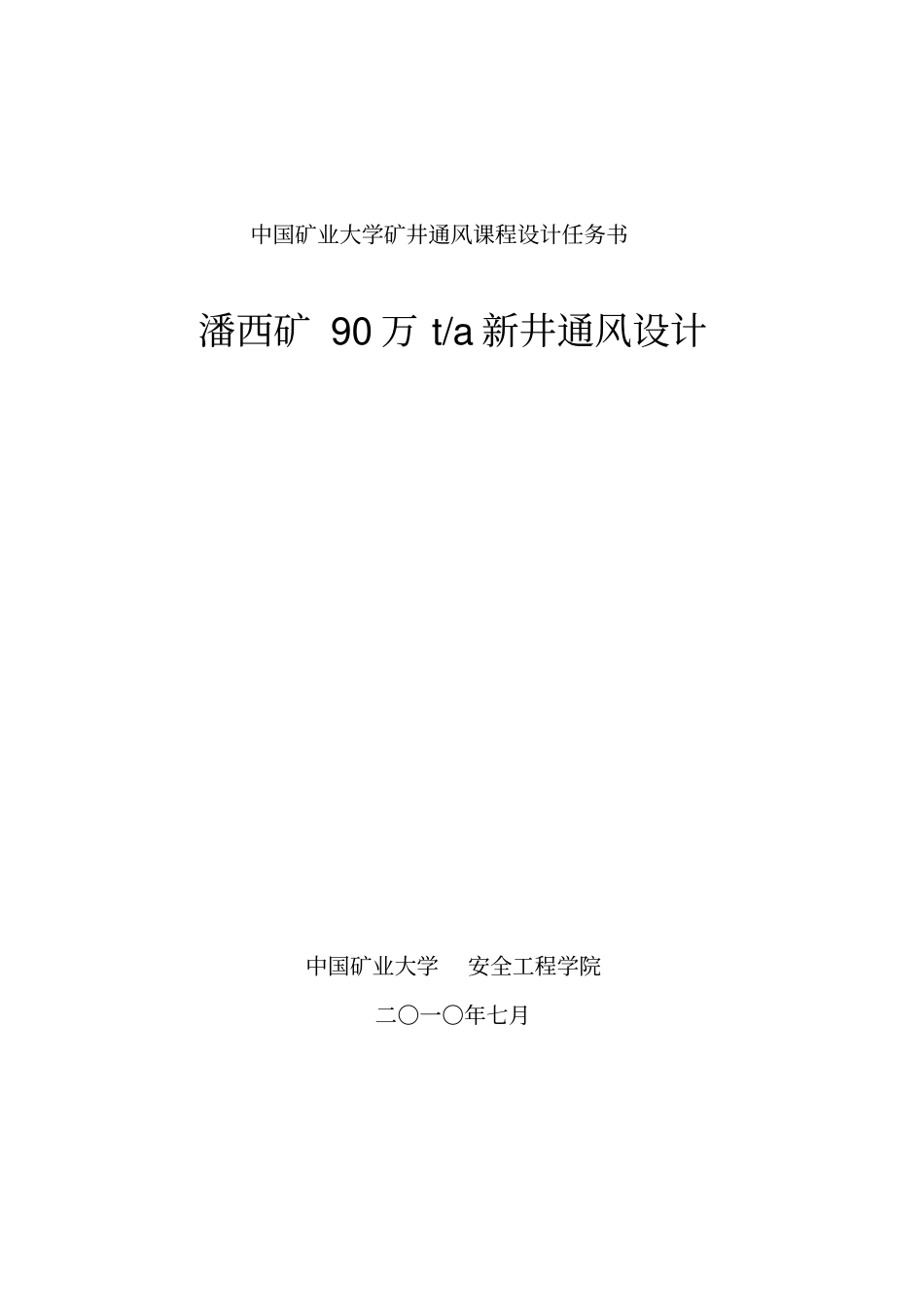

完整版潘西矿90万t新井通风设计_第1页
1/6

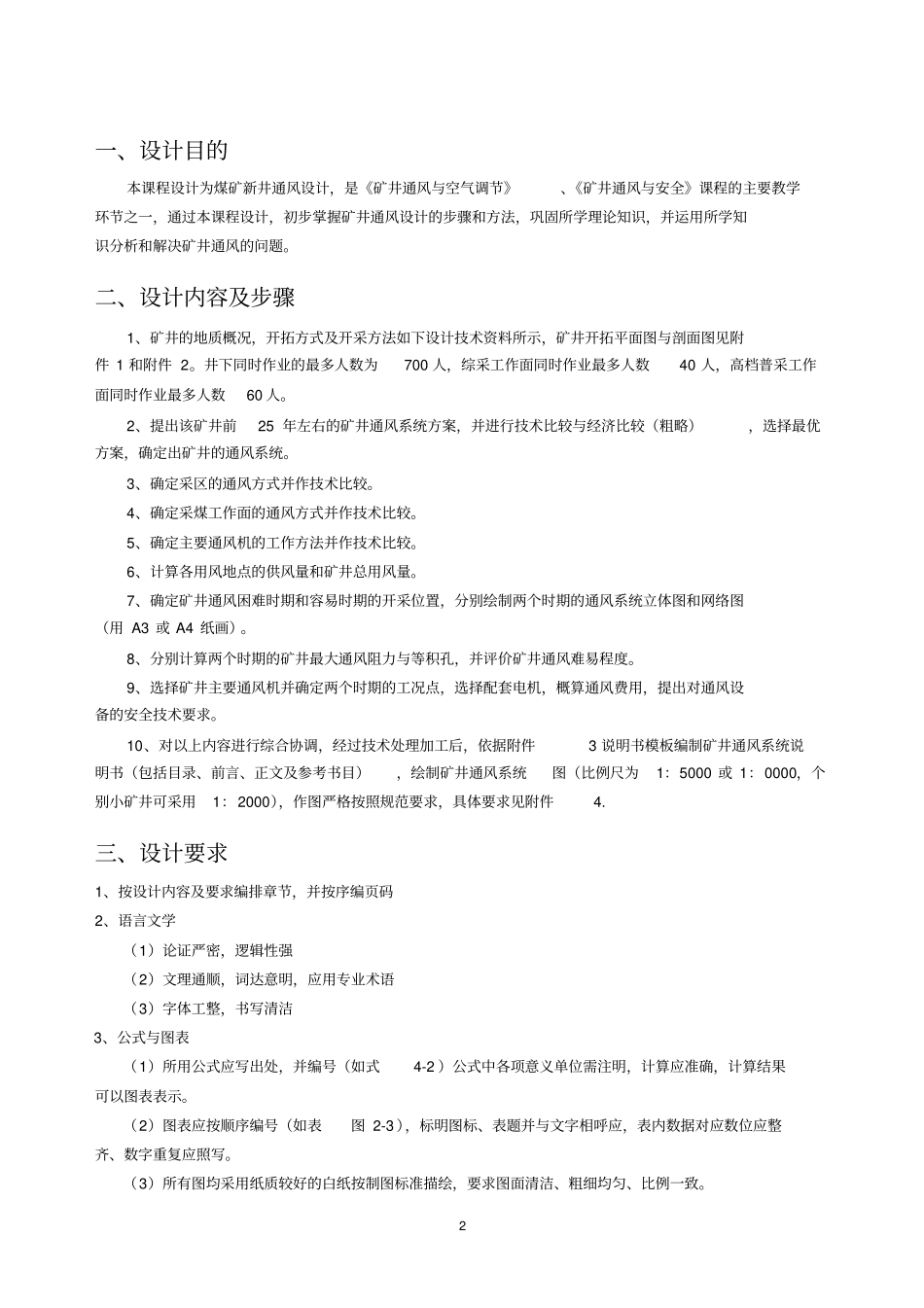

完整版潘西矿90万t新井通风设计_第2页
2/6

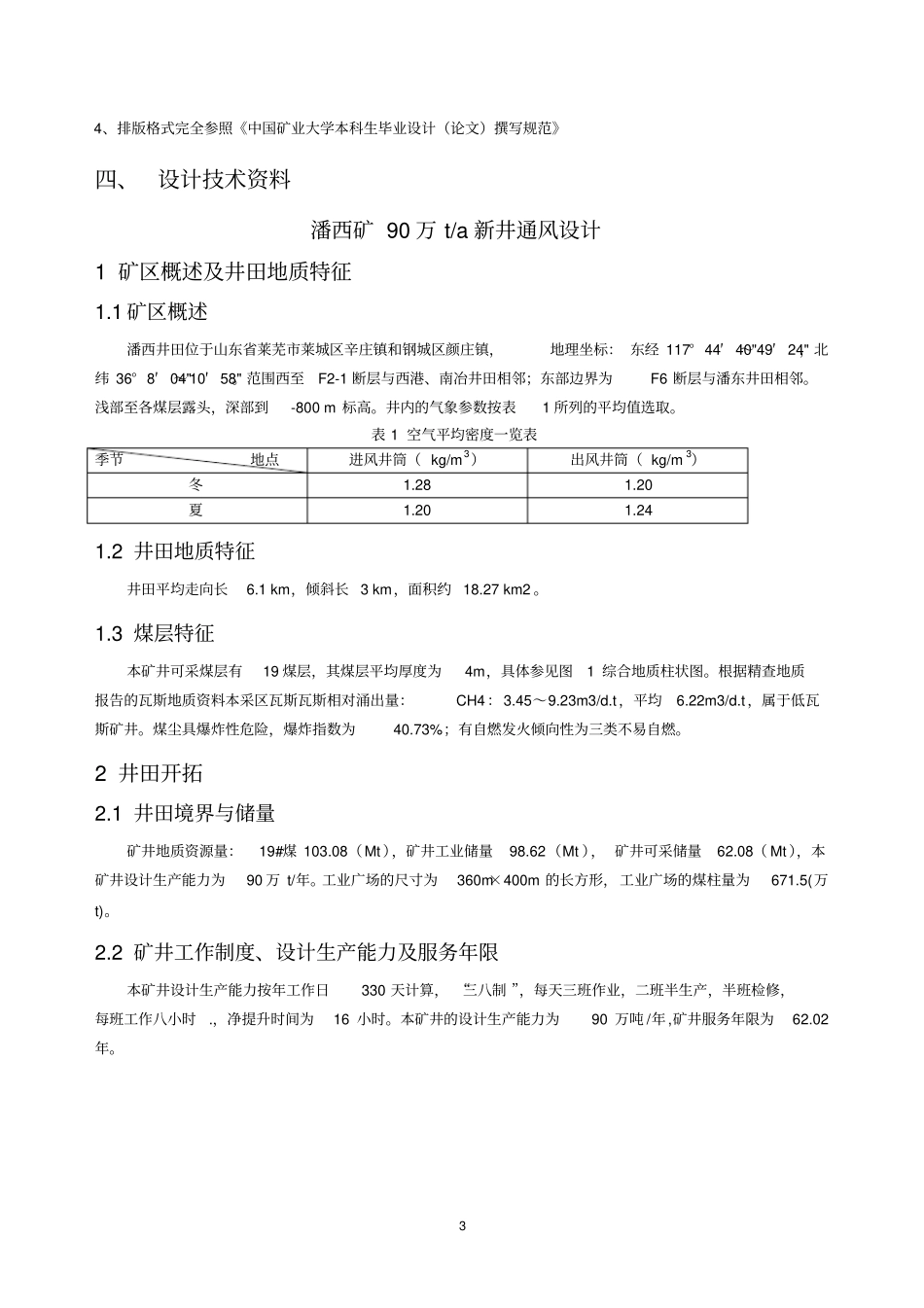

完整版潘西矿90万t新井通风设计_第3页
3/6
中国矿业大学矿井通风课程设计任务书潘西矿 90 万 t/a 新井通风设计中国矿业大学安全工程学院二〇一〇年七月2 一、设计目的本课程设计为煤矿新井通风设计,是《矿井通风与空气调节》、《矿井通风与安全》课程的主要教学环节之一,通过本课程设计,初步掌握矿井通风设计的步骤和方法,巩固所学理论知识,并运用所学知识分析和解决矿井通风的问题。二、设计内容及步骤1、矿井的地质概况,开拓方式及开采方法如下设计技术资料所示,矿井开拓平面图与剖面图见附件 1 和附件 2。井下同时作业的最多人数为700 人,综采工作面同时作业最多人数40 人,高档普采工作面同时作业最多人数60 人。2、提出该矿井前25 年左右的矿井通风系统方案,并进行技术比较与经济比较(粗略),选择最优方案,确定出矿井的通风系统。3、确定采区的通风方式并作技术比较。4、确定采煤工作面的通风方式并作技术比较。5、确定主要通风机的工作方法并作技术比较。6、计算各用风地点的供风量和矿井总用风量。7、确定矿井通风困难时期和容易时期的开采位置,分别绘制两个时期的通风系统立体图和网络图(用 A3 或 A4 纸画)。8、分别计算两个时期的矿井最大通风阻力与等积孔,并评价矿井通风难易程度。9、选择矿井主要通风机并确定两个时期的工况点,选择配套电机,概算通风费用,提出对通风设备的安全技术要求。10、对以上内容进行综合协调,经过技术处理加工后,依据附件3 说明书模板编制矿井通风系统说明书(包括目录、前言、正文及参考书目),绘制矿井通风系统图(比例尺为1:5000 或 1:0000,个别小矿井可采用1:2000),作图严格按照规范要求,具体要求见附件4. 三、设计要求1、按设计内容及要求编排章节,并按序编页码2、语言文学(1)论证严密,逻辑性强(2)文理通顺,词达意明,应用专业术语(3)字体工整,书写清洁3、公式与图表(1)所用公式应写出处,并编号(如式4-2 )公式中各项意义单位需注明,计算应准确,计算结果可以图表表示。(2)图表应按顺序编号(如表图 2-3 ),标明图标、表题并与文字相呼应,表内数据对应数位应整齐、数字重复应照写。(3)所有图均采用纸质较好的白纸按制图标准描绘,要求图面清洁、粗细均匀、比例一致。3 4、排版格式完全参照《中国矿业大学本科生毕业设计(论文)撰写规范》四、设计技术资料潘西矿 90 万 t/a 新井通风设计1 矿区概述及井田地质特征1.1 矿区概述潘西井田位于山东省莱芜市莱城区辛庄...
