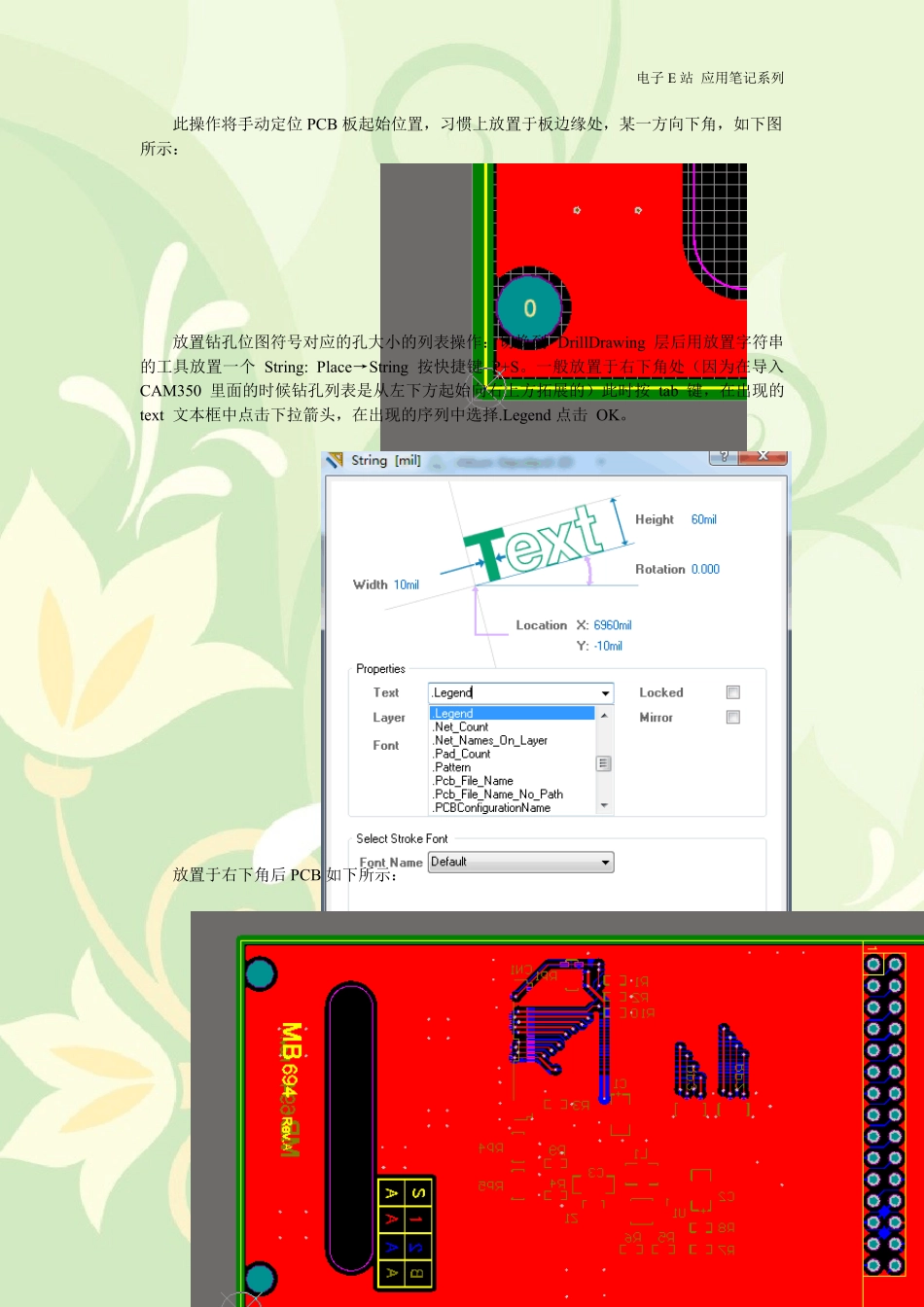

电子 E 站 应用笔记系列 图解 Altiu m Designer 光绘文件导出主要步骤 一、 GERBER 概述 GERBER 文件是一种国际标准的光绘格式文件,它包含 RS-274-D 和 RS-274-X 两种格式,其中 RS-274-D 称为基本 GERBER 格式,并要同时附带 D 码文件才能完整描述一张图形;RS-274-X 称为扩展 GERBER 格式,它本身包含有 D 码信息。常用的 CAD 软件都能生成此二种格式文件。用户或企业设计部门，往往出于各方面的考虑(如使用盗版软件又不想被发现、担心 PCB 厂家或委托方吃里扒外等…)，只愿意提供给生产制造部门电路板的 Gerber文件。Gerber 文件是所有电路设计软件都可以产生的文件，在电子组装行业又称为模版文件（stencil data）,在 PCB 制造业又称为光绘文件。可以说Gerber 文件是电子组装业中最通用最广泛的文件格式。因此对于一个电子生产企业，拥有一个能够处理Gerber 文件的电脑辅助制造 CAM 软件是非常重要的，它对安排产品生产的准备、制造及测试各工序都有辅助提高质量的作用。 二、 AD 制造输出 GERBER 功能 本文以 ST 公司STM32 某块实验板为例导出可以提供给 PCB 加工厂的 GERBER 相关文件。 目标一：钻孔信息生成设置 首先在 AD 中打开所需PCB 文件，并确定当前窗口位于 PCB 操作界面下： 设定PCB 原点“Edit”→“Origin”→“Set” 电子E 站 应用笔记系列 此操作将手动定位PCB 板起始位置，习惯上放置于板边缘处，某一方向下角，如下图所示： 放置钻孔位图符号对应的孔大小的列表操作：切换到 DrillDrawing 层后用放置字符串的工具放置一个 String: Place→String 按快捷键 P+S。一般放置于右下角处（因为在导入 CAM350 里面的时候钻孔列表是从左下方起始向右上方拓展的）此时按 tab 键，在出现的 text 文本框中点击下拉箭头，在出现的序列中选择.Legend 点击 OK。 放置于右下角后PCB 如下所示： 电子E 站 应用笔记系列 目标二：导出 Gerber 选择File→Fabrication Ou tpu ts→Gerber Files 开始进行 GERBER 导出步骤： 此操作用于指定输出 Gerber 文件中使用的单位（Units）和格式（Format）。单位可以是公制（Millimeters）和英制（Inches）；格式栏中 2：3，2:4，2:5 代表文件中使用的不同数据精度，其中 2：3 表示数据含 2 位整数 3 位小数；相应的，另外两个分别表示数据中含有 4 位和 5 位小数。如 2：4 表示 0.1mil...
