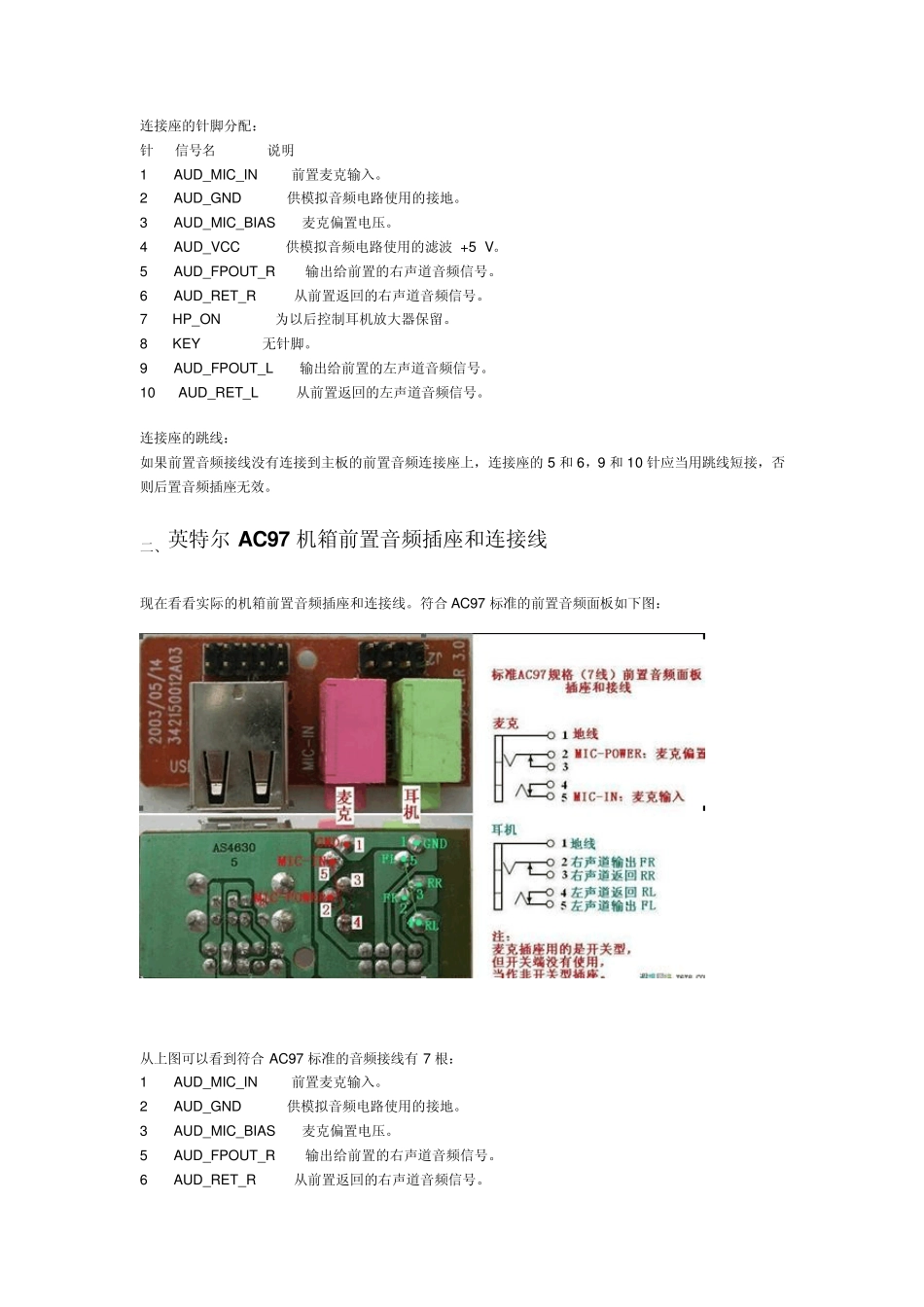

一、前置 U SB 连线接法图： 主板上的 USB 连线插槽一般有两排，可同时接两个USB 接口，每排有四针和五针两种不同的排列。如技嘉 GA －６EA 主板有两排USB 连线插槽，每排四针；联想 Titaniu mIB ＋主板有两排 USB 连线插槽，每排五针。以联想 Titaniu mIB ＋主板为例，各针与 USB 接口连接线 连接如下： １● －－－－VCC（电源线） ２● －－－－DATA －（信号线－） ３● －－－－DATA ＋（信号线＋） ４○ －－－－不连接（此处为一空针） ５● －－－－G N D （地线）五针排列的USB 连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。实际上，无论USB 连线插槽如何变化，是四针排列还是五针排列，与USB 接口连线连接时一般只用到四根连线。连接时除要认真查阅主板 说明书外，还需注意的是： １．VCC 与 GND 两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB 接口连线中电源线一般为红色，连接位置在USB 连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。用万能表测量，地线应与USB 接口周围的金属物相通。 ２．DATA －和 DATA ＋连线呈前后排列，一般 DATA －线在前，DATA ＋线在后。市面上出售的 USB接口连线，DATA －一般为白线，DATA ＋一般为青线。如果两者插反，主板可能不能正确识别 USB 设备。 机箱前面板一般有两个USB 接口，是通过两组四芯数据线连接到主板预留的两个USB 接口插针上的。 四芯数据线的颜色分别为：红、白、绿、黑。它们与主板的USB 接口插针的对应关系如下： 红（V）：电源正极，对应主板的 VCC、 +5V、VC 白（USB-）：信号线负极，对应主板的port-、data-、USB- 绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线 二、前置音频线接法图： 英特尔在 AC97 音频标准之后，又推出了 HD(高保真)音频标准。微软的新操作系统Vista 推出 UAA音频。这些音频标准对机箱的前置音频面板和接口都有各自的规定。 主板的前置音频连接座也有变化。本文就 AC97 和 HD 的前置音频/麦克的接线方式作详细说明，供各位参考。 一、英特尔 AC97 前置音频接口的规范要点 英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。要点如下： 1、音频连接器...
