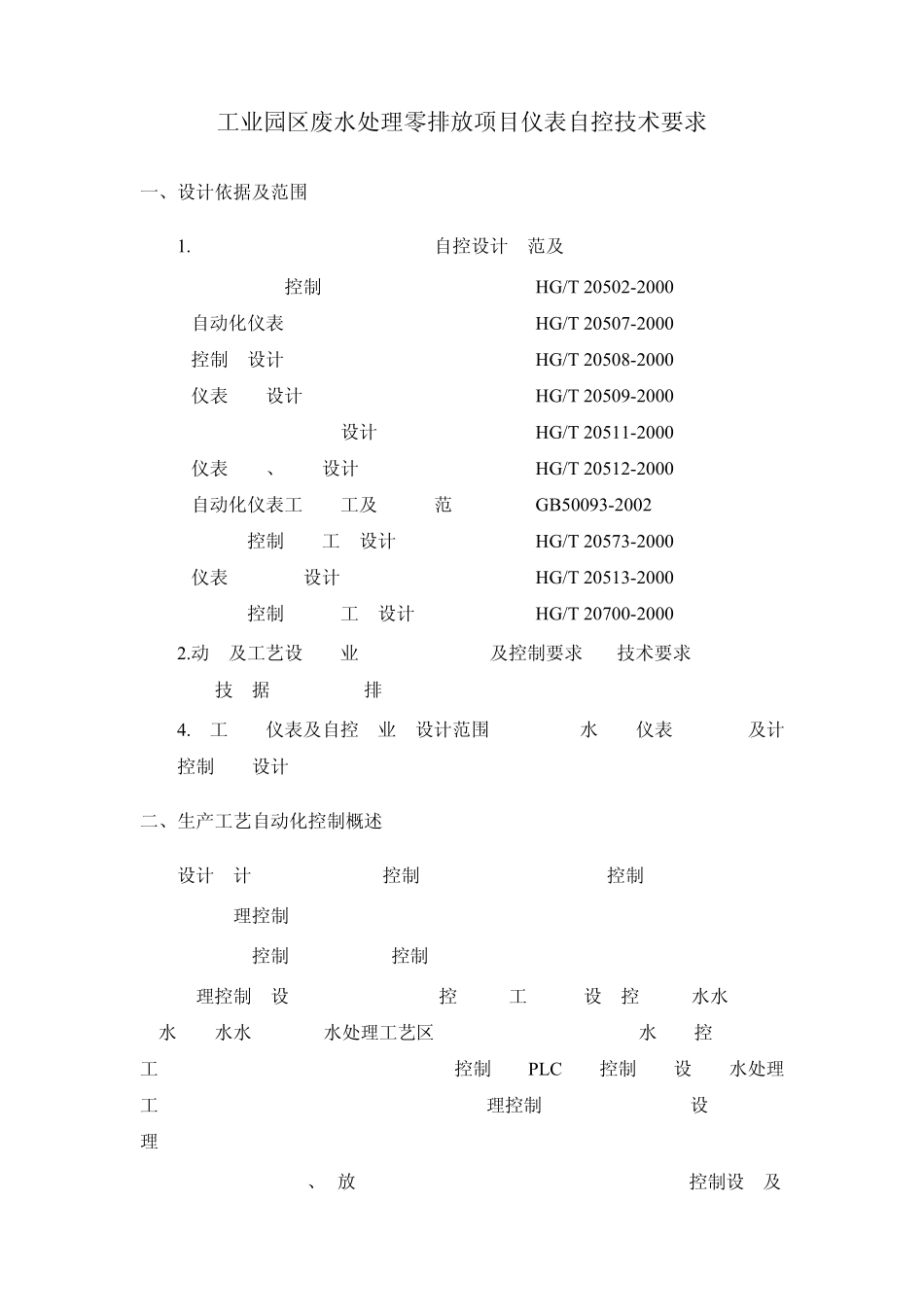

工业园区废水处理零排放项目仪表自控技术要求一、设计依据及范围1.国家有关部（委）颁布的电气自控设计规范及规定《过程检测和控制流程用文字和图形符号》 HG/T 20502-2000《自动化仪表选型规定》HG/T 20507-2000《控制室设计规定》HG/T 20508-2000《仪表供电设计规定》HG/T 20509-2000《信号报警连锁系统设计规定》HG/T 20511-2000《仪表配管、配线设计规定》HG/T 20512-2000《自动化仪表工程施工及验收规范》GB50093-2002《分散型控制系统工程设计规定》HG/T 20573-2000《仪表系统接地设计规定》HG/T 20513-2000《可编程控制器系统工程设计规定》HG/T 20700-20002.动力及工艺设备专业提供的用电资料及控制要求，本技术要求由石家庄博特环保科技根据相关文件编排而成。4.本工程中仪表及自控专业的设计范围为：新建中水厂的仪表检测系统及计算机控制系统设计。二、生产工艺自动化控制概述设计为计算机分布式智能控制系统。该系统分为两个控制层级：1）管理控制层2）现场控制层（现场PLC控制站）管理控制层设置在综合办公楼中控室（本工程单独设中控室，原水水质引用污水厂出水水质，本中水处理工艺区段运行监测参数接入原污水厂中控室），由工程师站和操作员站为硬件构成，现场控制层（PLC现场控制站）设置在水处理工作现场，两者通过通讯网络实现互联，管理控制层可以直接对现场设备进行管理和操作。通过采用标准的、开放的通讯网络系统能很好地解决与第三方的控制设备及过程仪表之间的通信，同时使自动控制系统的扩展变得更加方便、可靠。（1）系统全部采用PLC系统进行程序控制，包括系统正常运行、系统的所有报警、保护、冲洗、反洗、清洗等。（2）每台多介质过滤器各设置一面就地仪表盘，所有运行状态、参数检测通过现场在线分析仪表采集后通过PLC控制站上传至中控室做相应的数据显示，使操作员站完成远程监控。在就地仪表盘上可读出过滤器有关工艺运行参数。在就地操作盘上能启停设备本体的气动门。（3）每台多介质过滤器可以根据超滤水池的液位自动启停，并根据前后压差或累计运行时间自动反洗、气洗、停机备用等。（4）每套超滤及反渗透装置设置一面就地仪表盘，通过现PLC现场PLC控制站远传至中控室做上位监控。在就地仪表盘上可读出反渗透系统有关工艺运行参数。在就地操作盘上能启停有关的气动门。（5）每套超滤和反渗透装置前后水箱的设置液位自动启停。（6)）将过滤器、超滤、反渗透等系统的工艺运行参数、报警信号、泵的过载...
