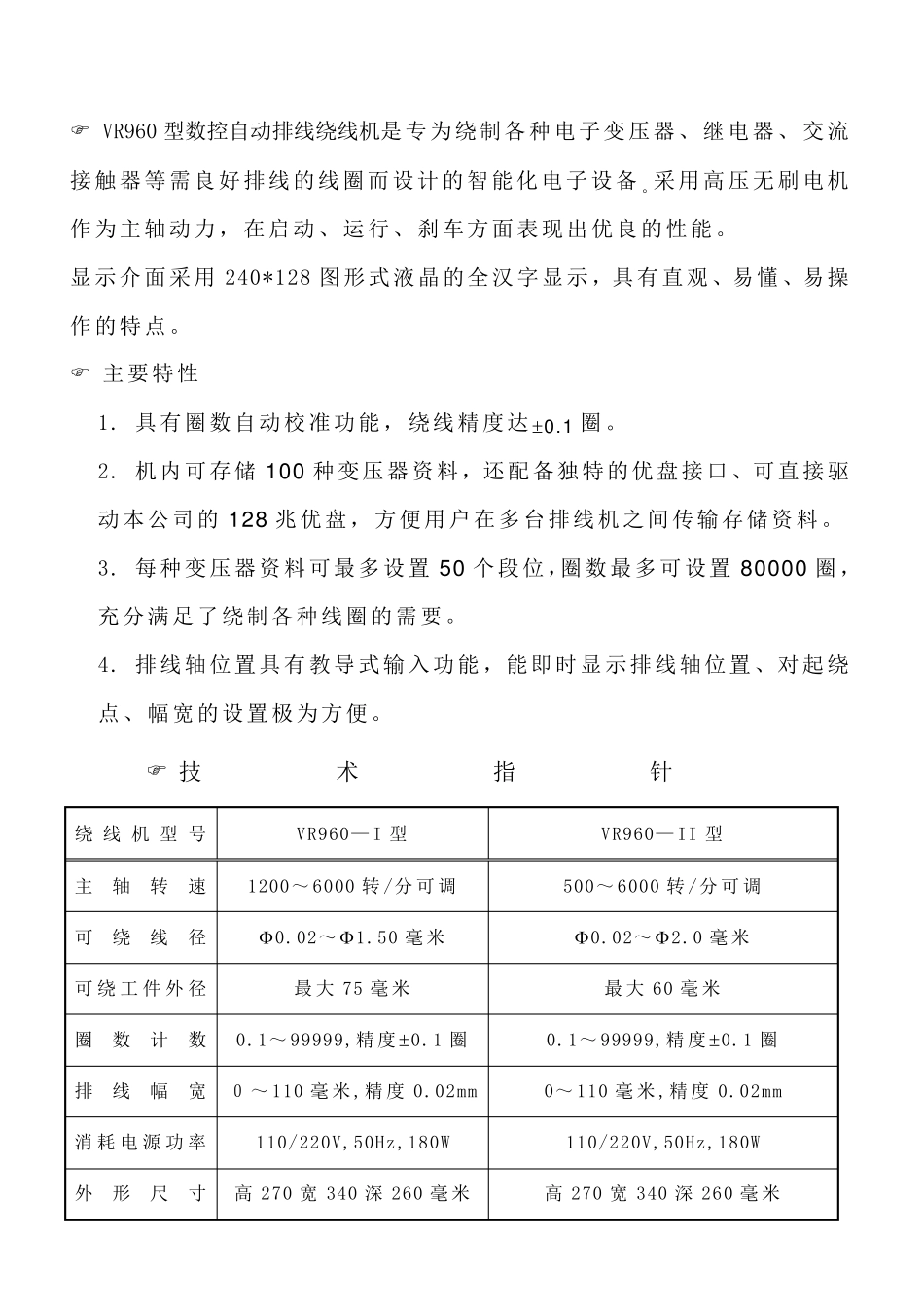

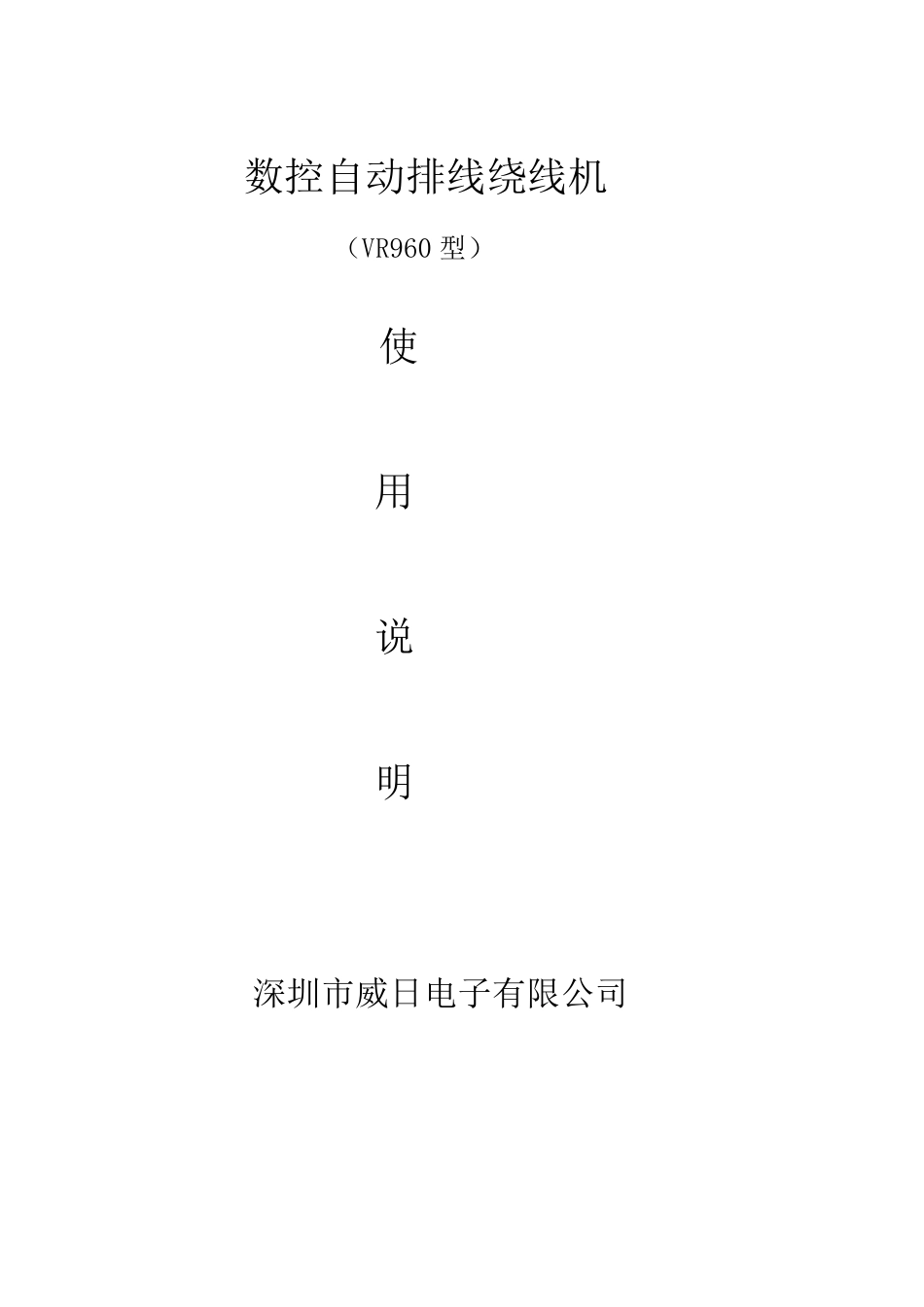

数控自动排线绕线机 (VR960 型) 使 用 说 明 深圳市威日电子有限公司 VR960 型 数 控 自 动 排 线 绕 线 机 是 专 为 绕 制 各 种 电 子 变 压 器 、 继 电 器 、 交 流接 触 器 等 需 良 好 排 线 的 线 圈 而 设 计 的 智 能 化 电 子 设 备。 采 用 高 压 无 刷 电 机作 为 主 轴 动 力 , 在 启 动 、 运 行 、 刹 车 方 面 表 现 出 优 良 的 性 能 。 显 示 介 面 采 用240*128 图 形 式 液 晶 的 全 汉 字 显 示 , 具 有 直 观 、 易 懂 、 易 操作 的 特 点 。 主 要 特 性 1. 具 有 圈 数 自 动 校 准 功 能 , 绕 线 精 度 达 0 .1 圈 。 2. 机 内 可 存 储1 0 0 种 变 压 器 资 料 , 还 配 备 独 特 的 优 盘 接 口 、 可 直 接 驱动 本 公 司 的1 2 8 兆 优 盘 , 方 便 用 户 在 多 台 排 线 机 之 间 传 输 存 储 资 料 。 3. 每 种 变 压 器 资 料 可 最 多 设 置5 0 个 段 位 ,圈 数 最 多 可 设 置8 0 0 0 0 圈 ,充 分 满 足 了 绕 制 各 种 线 圈 的 需 要 。 4. 排 线 轴 位 置 具 有 教 导 式 输 入 功 能 , 能 即时显 示 排 线 轴 位 置 、 对起绕点 、 幅宽的 设 置 极为 方 便 。 技术指针 绕线机型号 VR960— I 型 VR960— II 型 主轴转速 1200~ 6000 转 /分 可 调 500~ 6000 转 /分 可 调 可绕线径 0.02~ 1.50 毫 米 0.02~ 2.0 毫 米 可 绕 工 件 外 径 最 大 75 毫 米 最 大 60 毫 米 圈数计数 0.1~ 99999,精 度 0.1 圈 0.1~ 99999,精 度 0.1 圈 排线幅宽 0 ~ 110 毫 米 ,精 度0.02mm 0~ 110 毫 米 ,精 度0.02mm 消 耗 电 源 功 率 110/220V,50Hz,180W 110/220V,50Hz,180W 外形尺寸 高270 宽340 深 260 毫 米 高270 宽340 深 260 毫 米 重量 约30 公斤 约30 公斤 面板说明 1.按键 “0”—“9”:共十键,用来输入数值之用;其中在“待机绕线屏”,“.”键具有刹车转换功能,“0”键有退段功能,“1”键有进段功能,“2”键具有产量减一功能,“4”键...
