数电课设：自动打铃器VIP免费

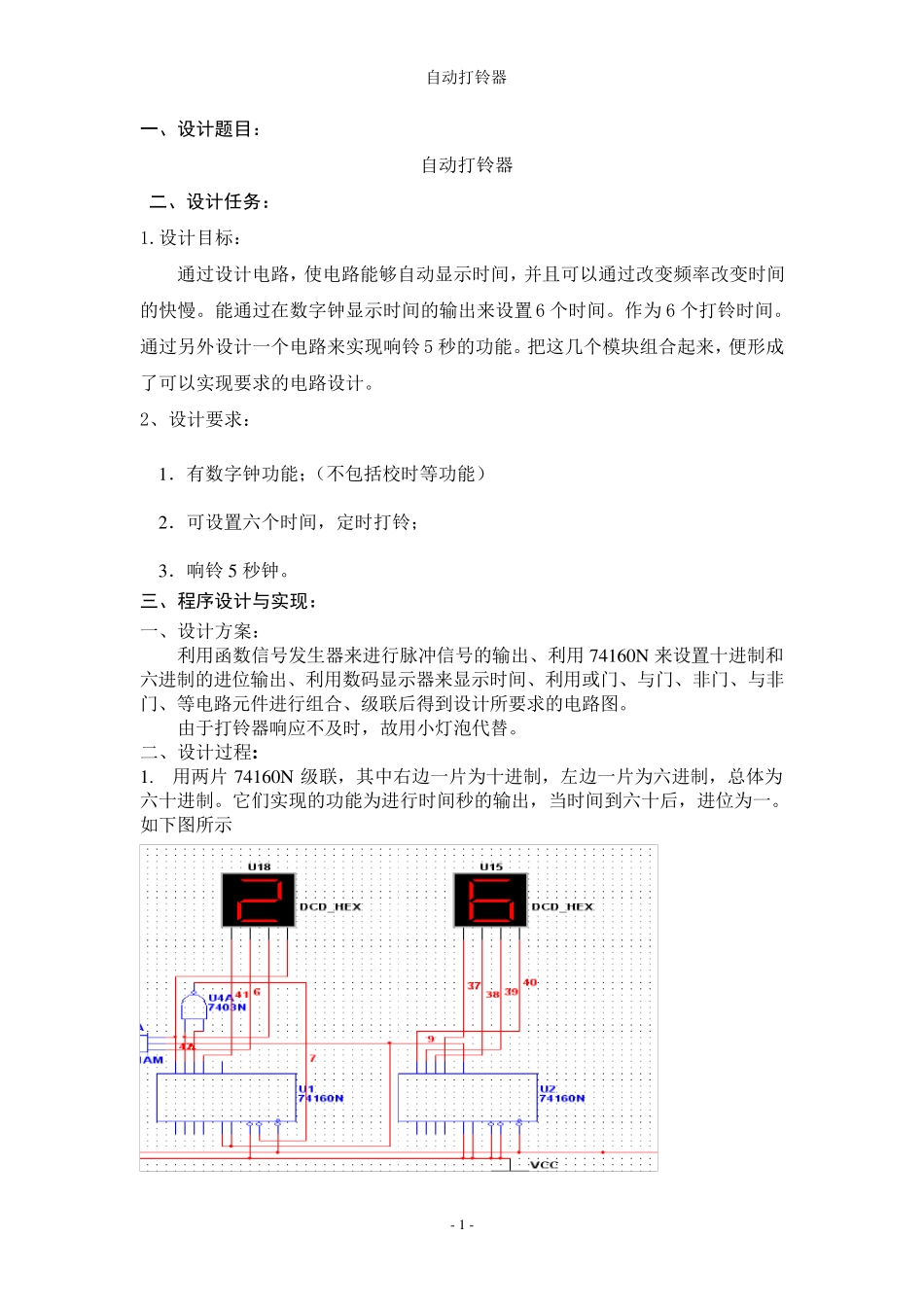

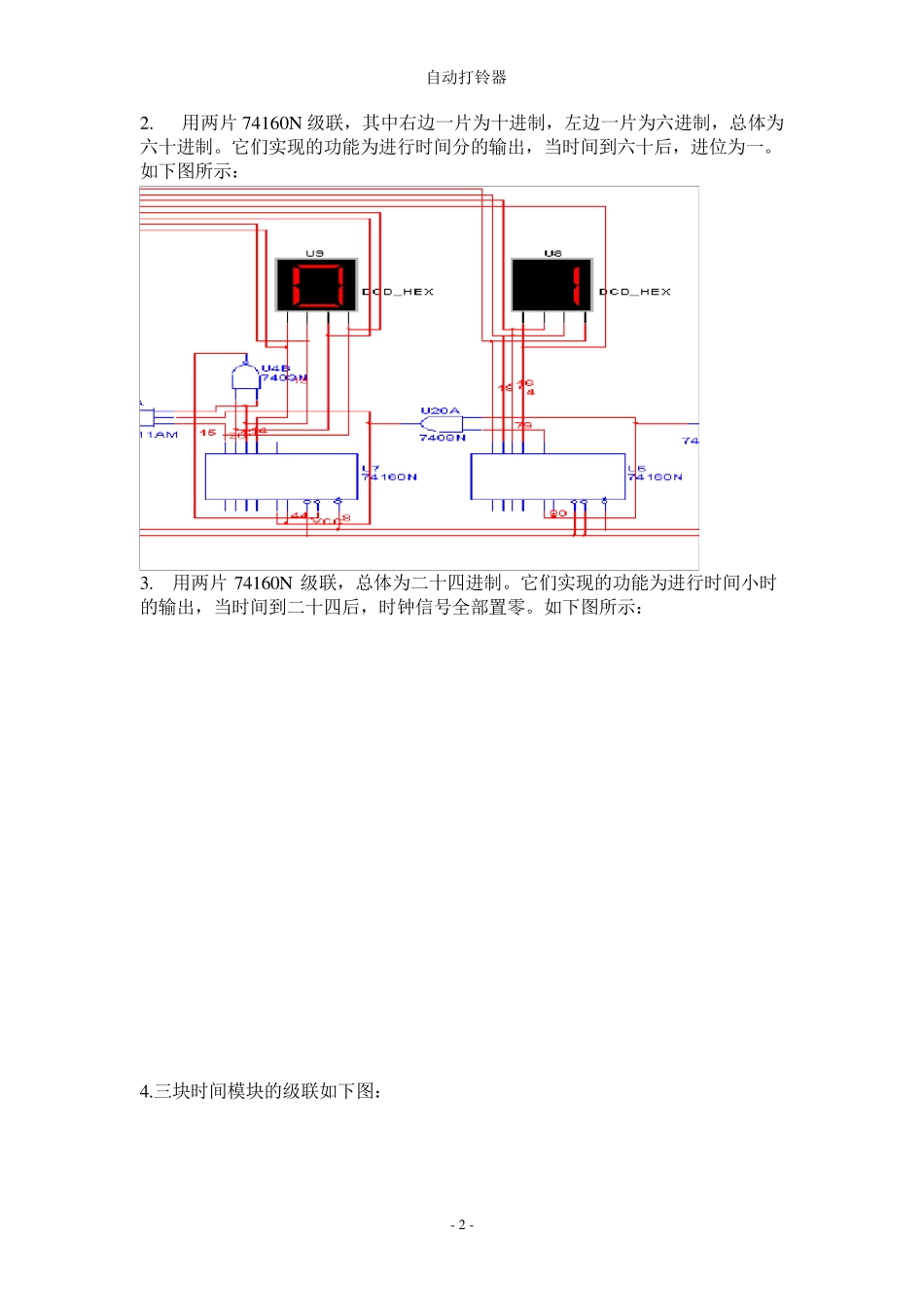

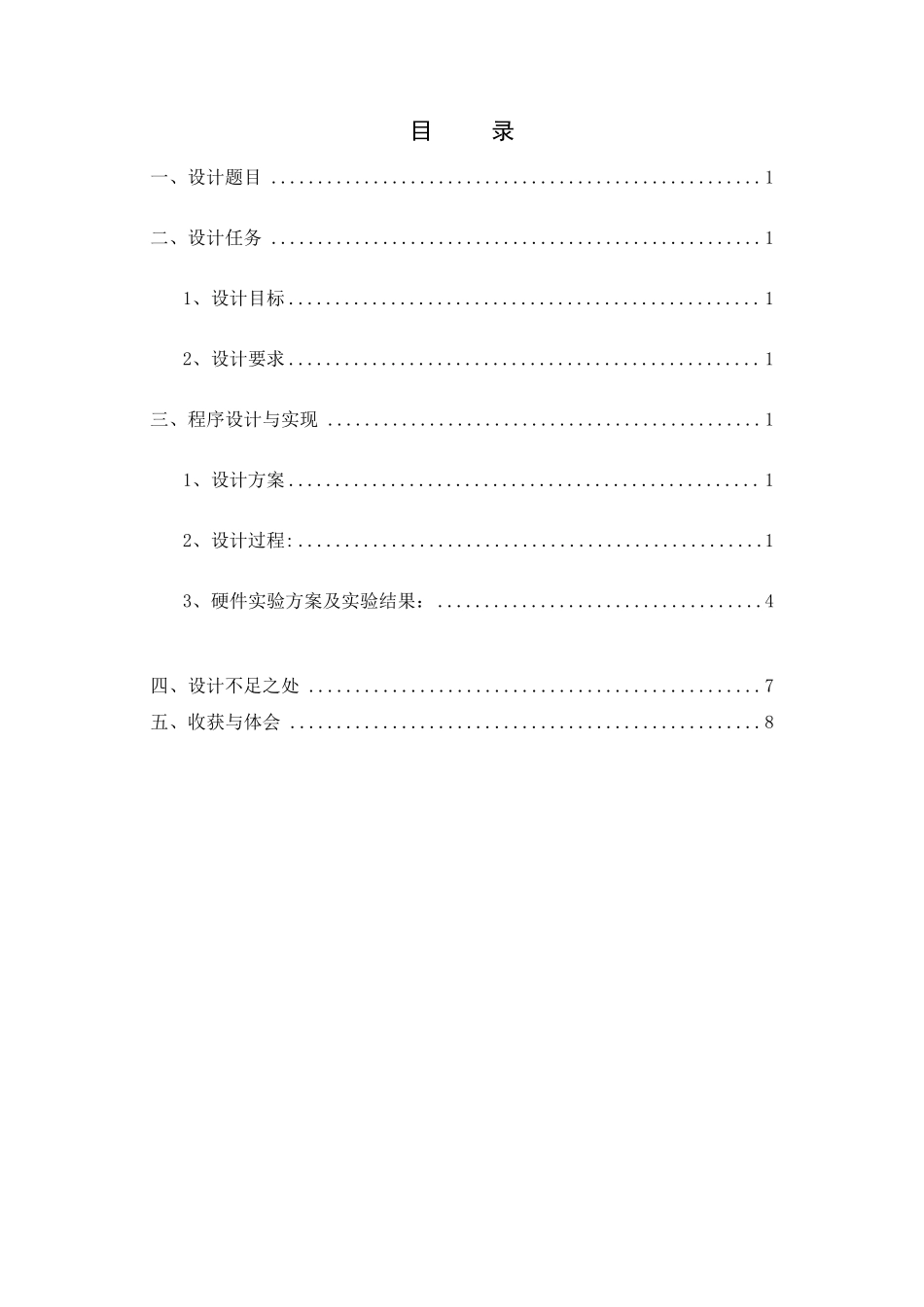

目 录 一、设计题目 ..................................................... 1 二、设计任务 ..................................................... 1 1、设计目标 ................................................... 1 2、设计要求 ................................................... 1 三、程序设计与实现 ............................................... 1 1、设计方案 ................................................... 1 2、设计过程: .................................................. 1 3、硬件实验方案及实验结果： ................................... 4 四、设计不足之处 ................................................. 7 五、收获与体会 ................................................... 8 自动打铃器 - 1 - 一、设计题目： 自动打铃器 二、设计任务： 1.设计目标： 通过设计电路，使电路能够自动显示时间，并且可以通过改变频率改变时间的快慢。能通过在数字钟显示时间的输出来设置6 个时间。作为6 个打铃时间。通过另外设计一个电路来实现响铃5 秒的功能。把这几个模块组合起来，便形成了可以实现要求的电路设计。 2、设计要求： 1．有数字钟功能；（不包括校时等功能） 2．可设置六个时间，定时打铃； 3．响铃5 秒钟。 三、程序设计与实现： 一、设计方案： 利用函数信号发生器来进行脉冲信号的输出、利用 74160N 来设置十进制和六进制的进位输出、利用数码显示器来显示时间、利用或门、与门、非门、与非门、等电路元件进行组合、级联后得到设计所要求的电路图。 由于打铃器响应不及时，故用小灯泡代替。 二、设计过程: 1. 用两片 74160N 级联，其中右边一片为十进制，左边一片为六进制，总体为六十进制。它们实现的功能为进行时间秒的输出，当时间到六十后，进位为一。如下图所示 自动打铃器 - 2 - 2. 用两片74160N 级联，其中右边一片为十进制，左边一片为六进制，总体为六十进制。它们实现的功能为进行时间分的输出，当时间到六十后，进位为一。如下图所示： 3. 用两片74160N 级联，总体为二十四进制。它们实现的功能为进行时间小时的输出，当时间到二十四后，时钟信号全部置零。如下图所示： 4.三块时间模块的级联如下图： 自动打铃器 - 3 - 5.时间控制模块和时间计数显示器的链接如下图，它们主要完成的功能是对时间...
